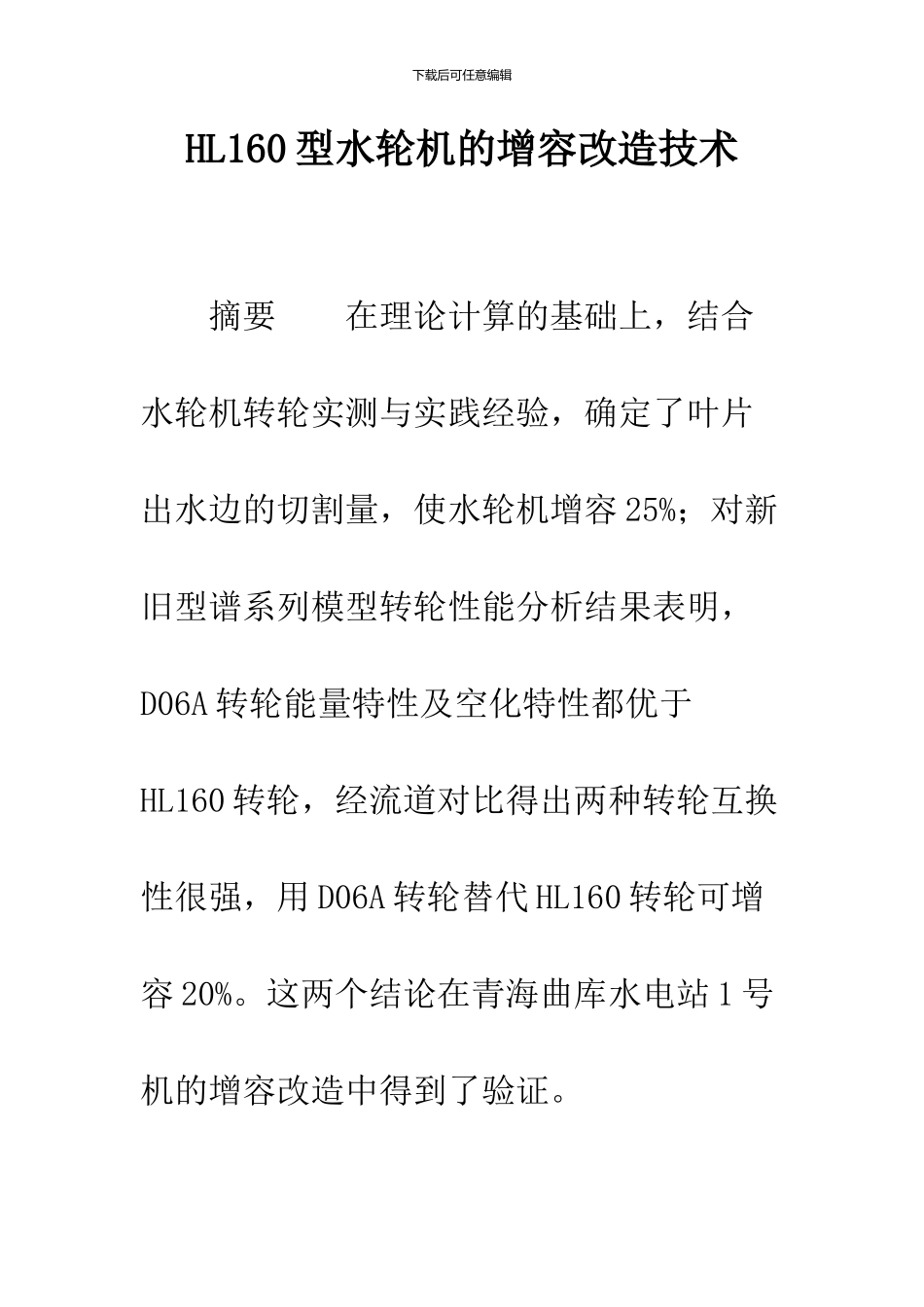

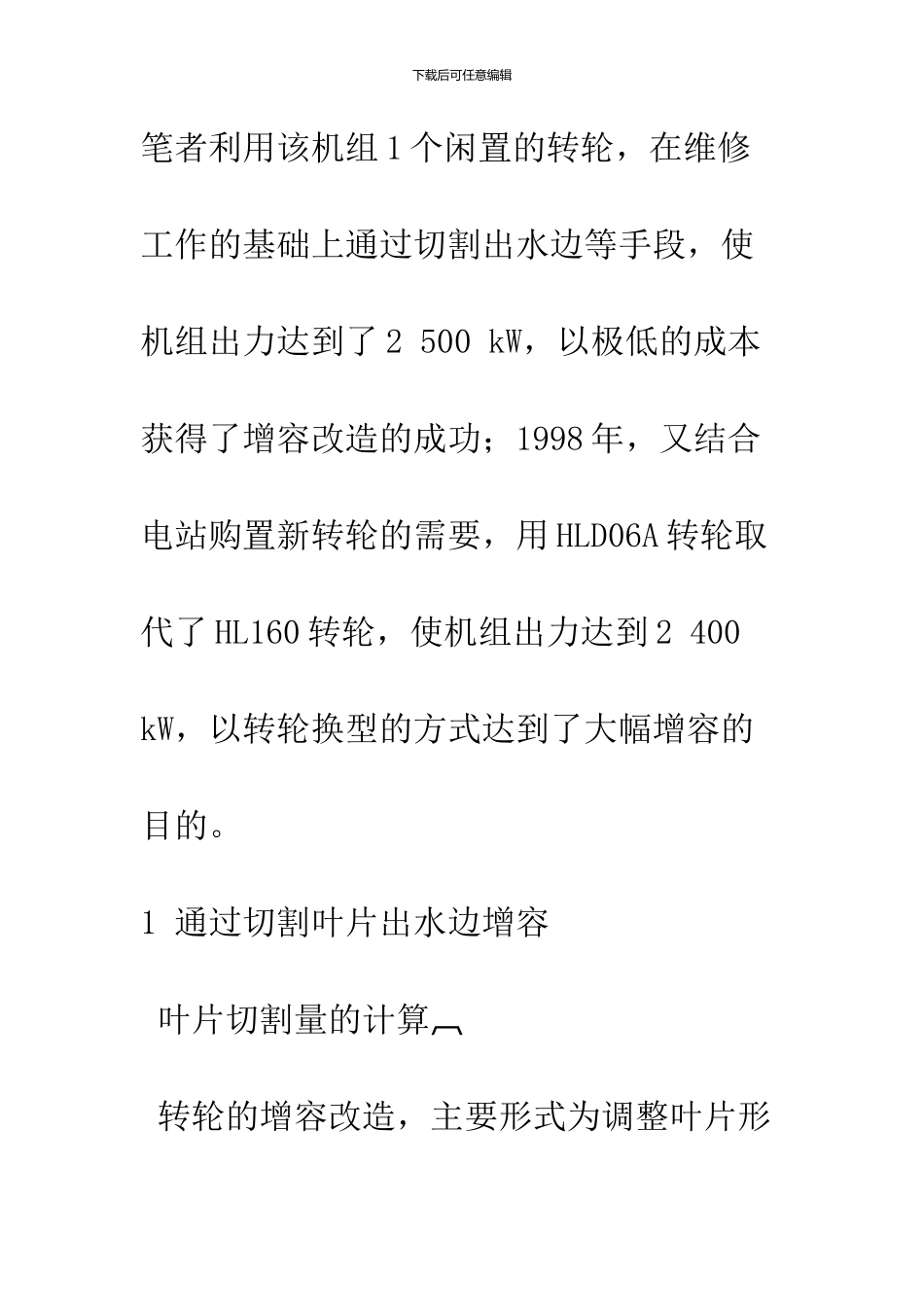

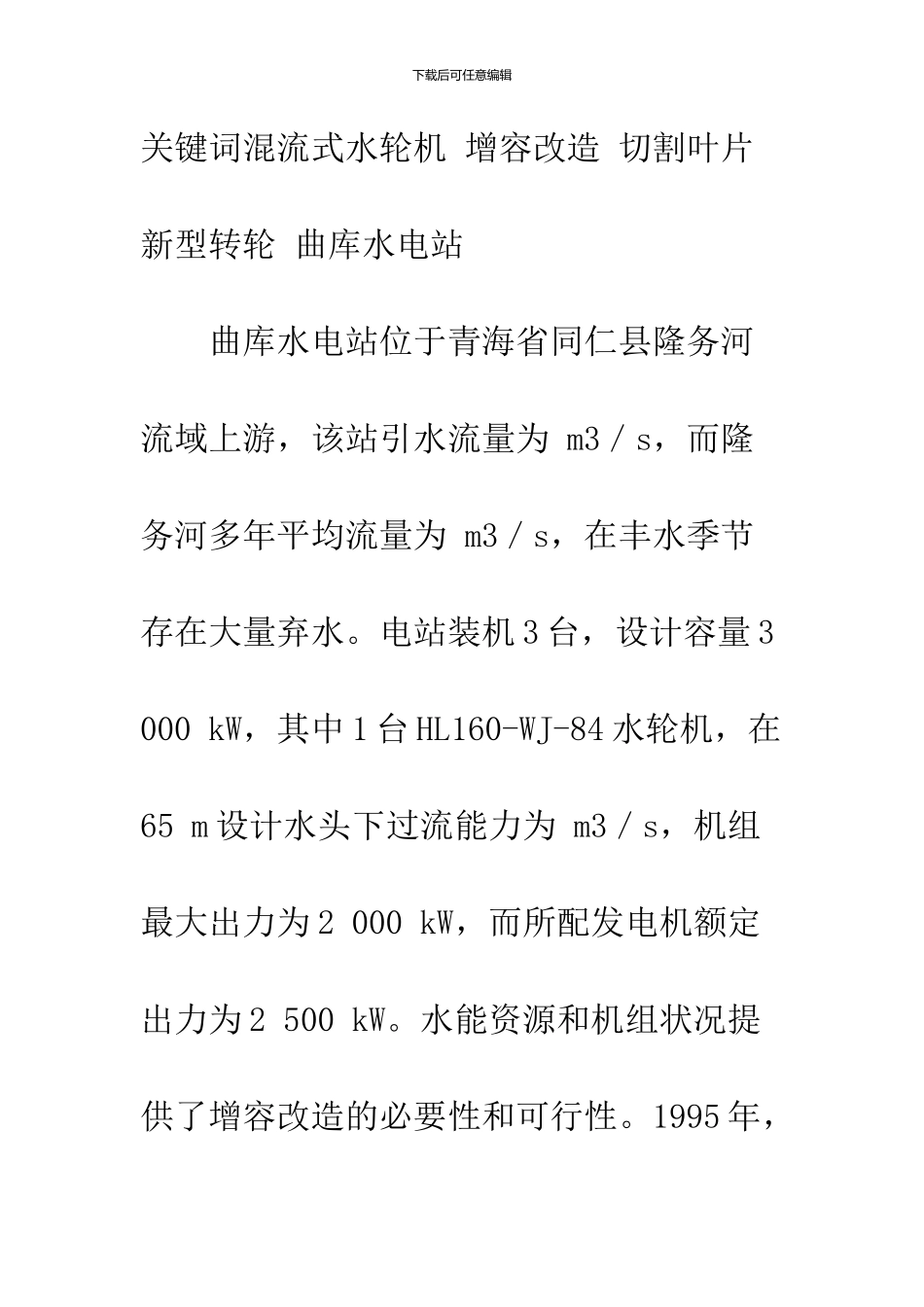

下载后可任意编辑HL160 型水轮机的增容改造技术 摘要 在理论计算的基础上，结合水轮机转轮实测与实践经验，确定了叶片出水边的切割量，使水轮机增容 25%；对新旧型谱系列模型转轮性能分析结果表明，D06A 转轮能量特性及空化特性都优于HL160 转轮，经流道对比得出两种转轮互换性很强，用 D06A 转轮替代 HL160 转轮可增容 20%。这两个结论在青海曲库水电站 1 号机的增容改造中得到了验证。下载后可任意编辑关键词混流式水轮机 增容改造 切割叶片 新型转轮 曲库水电站 曲库水电站位于青海省同仁县隆务河流域上游，该站引水流量为 m3／s，而隆务河多年平均流量为 m3／s，在丰水季节存在大量弃水。电站装机 3 台，设计容量 3 000 kW，其中 1 台 HL160-WJ-84 水轮机，在65 m 设计水头下过流能力为 m3／s，机组最大出力为 2 000 kW，而所配发电机额定出力为 2 500 kW。水能资源和机组状况提供了增容改造的必要性和可行性。1995 年，下载后可任意编辑笔者利用该机组 1 个闲置的转轮，在维修工作的基础上通过切割出水边等手段，使机组出力达到了 2 500 kW，以极低的成本获得了增容改造的成功；1998 年，又结合电站购置新转轮的需要，用 HLD06A 转轮取代了 HL160 转轮，使机组出力达到 2 400 kW，以转轮换型的方式达到了大幅增容的目的。1 通过切割叶片出水边增容 叶片切割量的计算 转轮的增容改造，主要形式为调整叶片形下载后可任意编辑状和切割叶片出水边。其中，叶片修型的目的是在提高效率的同时，加大过流能力。而切割叶片出水边则主要是在基本不使效率下降的前提下，增大转轮的过流能力。由于调整叶片形状必须基于流场计算的基础上，且改造工艺过程复杂，工期长、费用高，一般小水电站不易接受，故本文只能就笔者所进行的水轮机实际改造方法作以介绍，以期对小型机组的增容改造提供借鉴。 水轮机流量调节方程式为： 下载后可任意编辑式中，Q 为流量；ω 为旋转角速度；r2 为叶片出水边半径；η 为水轮机效率；F2 为转轮出口过水断面面积；H 为水头；g 为重力加速度；a0 为导叶开度；b0 为导叶高度；β2 为叶片出口边安放角。 上式明确地反映出叶片出口边几何参数对机组过流能力的影响。当机组导叶开度最大即 a0 为最大值时，水轮机过流能力取决于叶片出水边半径 r2、水轮机过流面面积F2、叶片出口边安放角 β2 这 3 个几何参数下载后可任意编辑值，这 3 个参数中...
