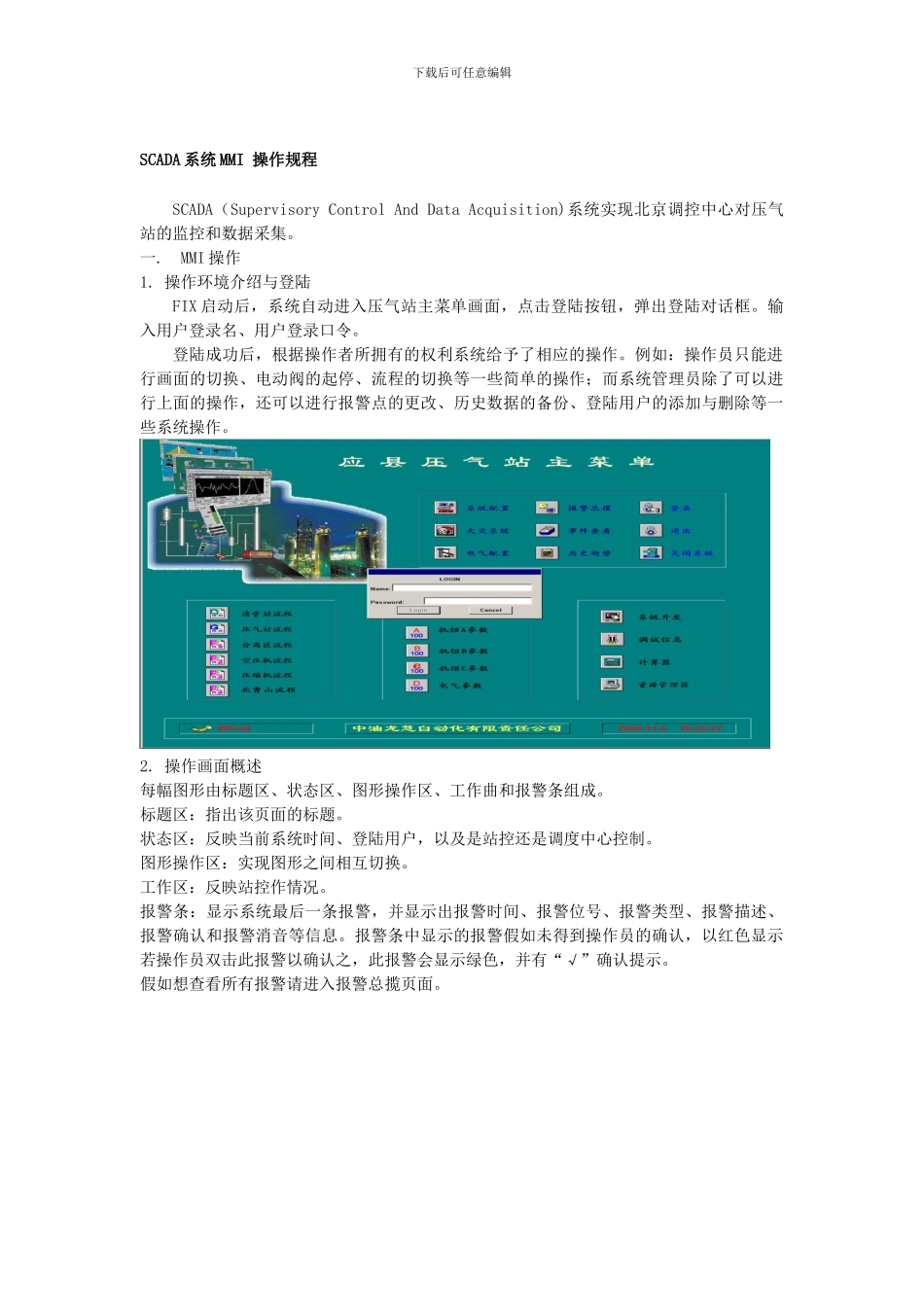

下载后可任意编辑SCADA 系统 MMI 操作规程SCADA（Supervisory Control And Data Acquisition)系统实现北京调控中心对压气站的监控和数据采集。一. MMI 操作1. 操作环境介绍与登陆FIX 启动后，系统自动进入压气站主菜单画面，点击登陆按钮，弹出登陆对话框。输入用户登录名、用户登录口令。登陆成功后，根据操作者所拥有的权利系统给予了相应的操作。例如：操作员只能进行画面的切换、电动阀的起停、流程的切换等一些简单的操作；而系统管理员除了可以进行上面的操作，还可以进行报警点的更改、历史数据的备份、登陆用户的添加与删除等一些系统操作。2. 操作画面概述每幅图形由标题区、状态区、图形操作区、工作曲和报警条组成。标题区：指出该页面的标题。状态区：反映当前系统时间、登陆用户，以及是站控还是调度中心控制。图形操作区：实现图形之间相互切换。工作区：反映站控作情况。报警条：显示系统最后一条报警，并显示出报警时间、报警位号、报警类型、报警描述、报警确认和报警消音等信息。报警条中显示的报警假如未得到操作员的确认，以红色显示若操作员双击此报警以确认之，此报警会显示绿色，并有“√”确认提示。假如想查看所有报警请进入报警总揽页面。下载后可任意编辑3. 系统各操作画面3.1 流程画面操作流程图画面详细显示了工艺流程（上图）、清管区、分离计量区、压缩机区、空压机区、北曹山流程、电气配置等各设备的详细参数及状态信息；操作员还可看到以下参数：压缩机氮气供给压力进站温度站出口总流量清管站阴极保护同步电流/电位等等。（1）空压机流程图（2）清管站流程图下载后可任意编辑（1） 分离计量区流程图（4）压缩机区流程图（5）北曹山流程图下载后可任意编辑（6）电气配置图3.2 其它画面3.2.1 报警一览画面如下图所示，可以将系统产生的所有报警集成显示，它可以将系统在任意时刻产生的任意报警以报警产生的时间为依据逆序排列，亦即最新的报警总在最上方显示。报警一览表中英文标注的含义为：ACK：报警应答下载后可任意编辑TIME IN：报警产生的时间TAGNAME:报警信息的位号STATUS:报警状态VALUE:报警值ETA:过程值报警的单位DESCRIPTION:报警描述报警颜色与报警类型:红色闪耀：表示未被确认的报警CFN(channge from normal,开关量报警):黑色（确认后）LOLO(low low alarm,模拟量低低报警):红色（确认后） LO(low alarm,模拟量低报警):黄色（确认后）HI(high...
