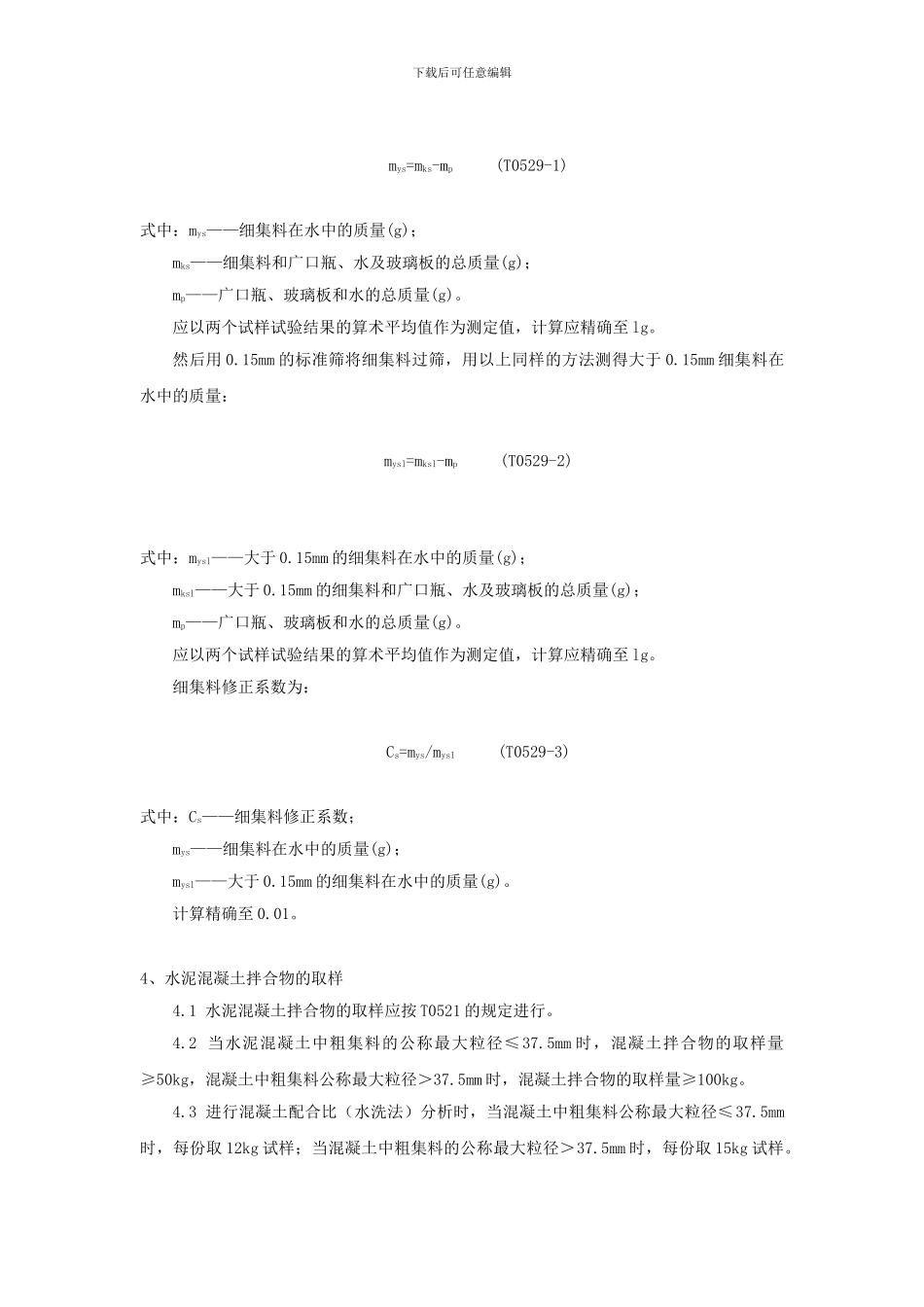

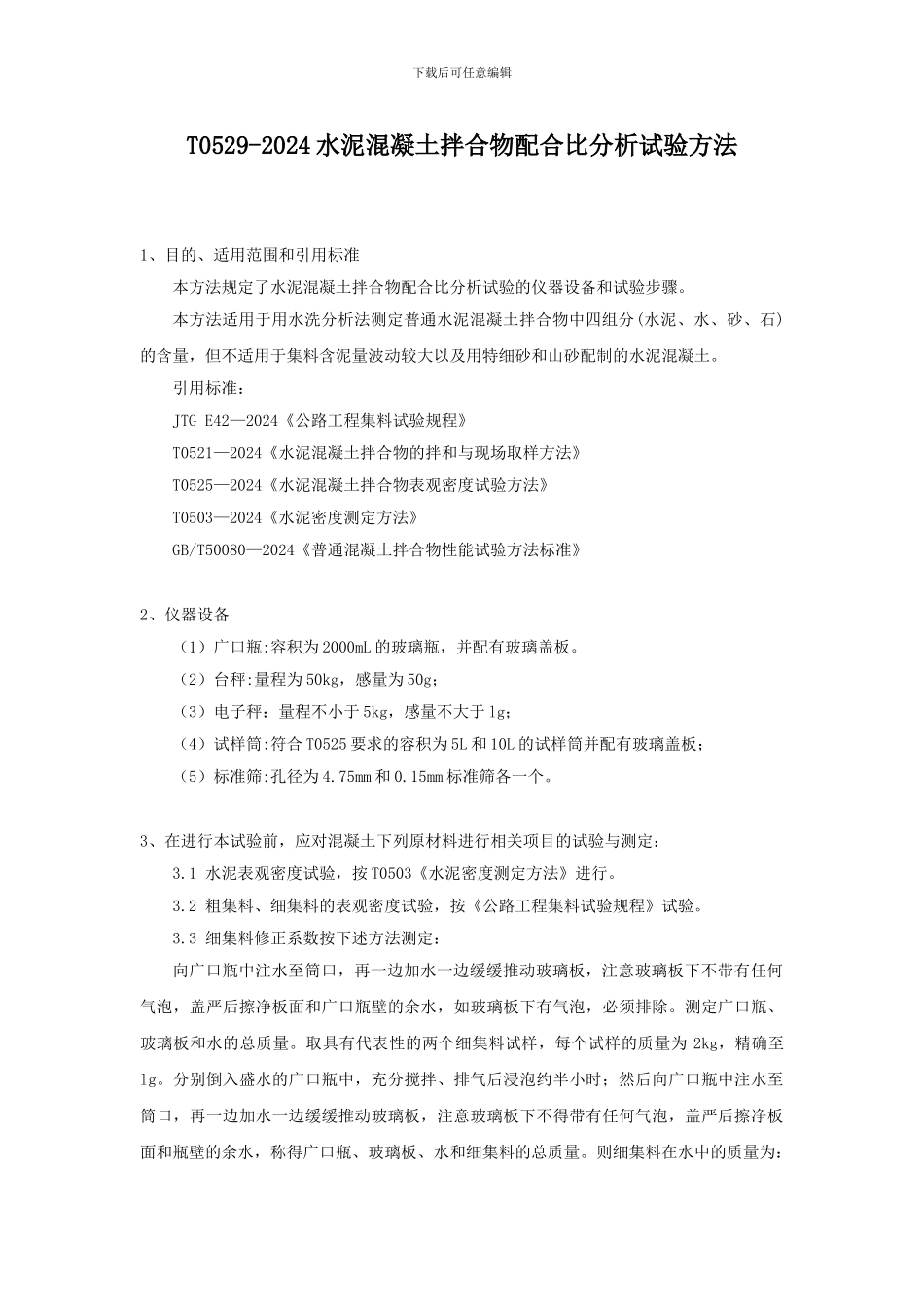

下载后可任意编辑T0529-2024 水泥混凝土拌合物配合比分析试验方法1、目的、适用范围和引用标准本方法规定了水泥混凝土拌合物配合比分析试验的仪器设备和试验步骤。本方法适用于用水洗分析法测定普通水泥混凝土拌合物中四组分(水泥、水、砂、石)的含量，但不适用于集料含泥量波动较大以及用特细砂和山砂配制的水泥混凝土。引用标准：JTG E42—2024《公路工程集料试验规程》T0521—2024《水泥混凝土拌合物的拌和与现场取样方法》T0525—2024《水泥混凝土拌合物表观密度试验方法》T0503—2024《水泥密度测定方法》GB/T50080—2024《普通混凝土拌合物性能试验方法标准》2、仪器设备（1）广口瓶:容积为 2000mL 的玻璃瓶，并配有玻璃盖板。（2）台秤:量程为 50kg，感量为 50g；（3）电子秤：量程不小于 5kg，感量不大于 lg；（4）试样筒:符合 T0525 要求的容积为 5L 和 10L 的试样筒并配有玻璃盖板；（5）标准筛:孔径为 4.75mm 和 0.15mm 标准筛各一个。3、在进行本试验前，应对混凝土下列原材料进行相关项目的试验与测定：3.1 水泥表观密度试验，按 T0503《水泥密度测定方法》进行。3.2 粗集料、细集料的表观密度试验，按《公路工程集料试验规程》试验。3.3 细集料修正系数按下述方法测定：向广口瓶中注水至筒口，再一边加水一边缓缓推动玻璃板，注意玻璃板下不带有任何气泡，盖严后擦净板面和广口瓶壁的余水，如玻璃板下有气泡，必须排除。测定广口瓶、玻璃板和水的总质量。取具有代表性的两个细集料试样，每个试样的质量为 2kg，精确至lg。分别倒入盛水的广口瓶中，充分搅拌、排气后浸泡约半小时；然后向广口瓶中注水至筒口，再一边加水一边缓缓推动玻璃板，注意玻璃板下不得带有任何气泡，盖严后擦净板面和瓶壁的余水，称得广口瓶、玻璃板、水和细集料的总质量。则细集料在水中的质量为：下载后可任意编辑mys=mks-mp (T0529-1)式中：mys——细集料在水中的质量(g)；mks——细集料和广口瓶、水及玻璃板的总质量(g)；mp——广口瓶、玻璃板和水的总质量(g)。应以两个试样试验结果的算术平均值作为测定值，计算应精确至 lg。然后用 0.15mm 的标准筛将细集料过筛，用以上同样的方法测得大于 0.15mm 细集料在水中的质量：mysl=mksl-mp (T0529-2)式中：mysl——大于 0.15mm 的细集料在水中的质量(g)；mksl——大于 0.15mm 的细集料和广口瓶、水及玻璃板的总质量(g)；mp——广口瓶、玻璃板和水的总质量(g)。应以两个试样试...
