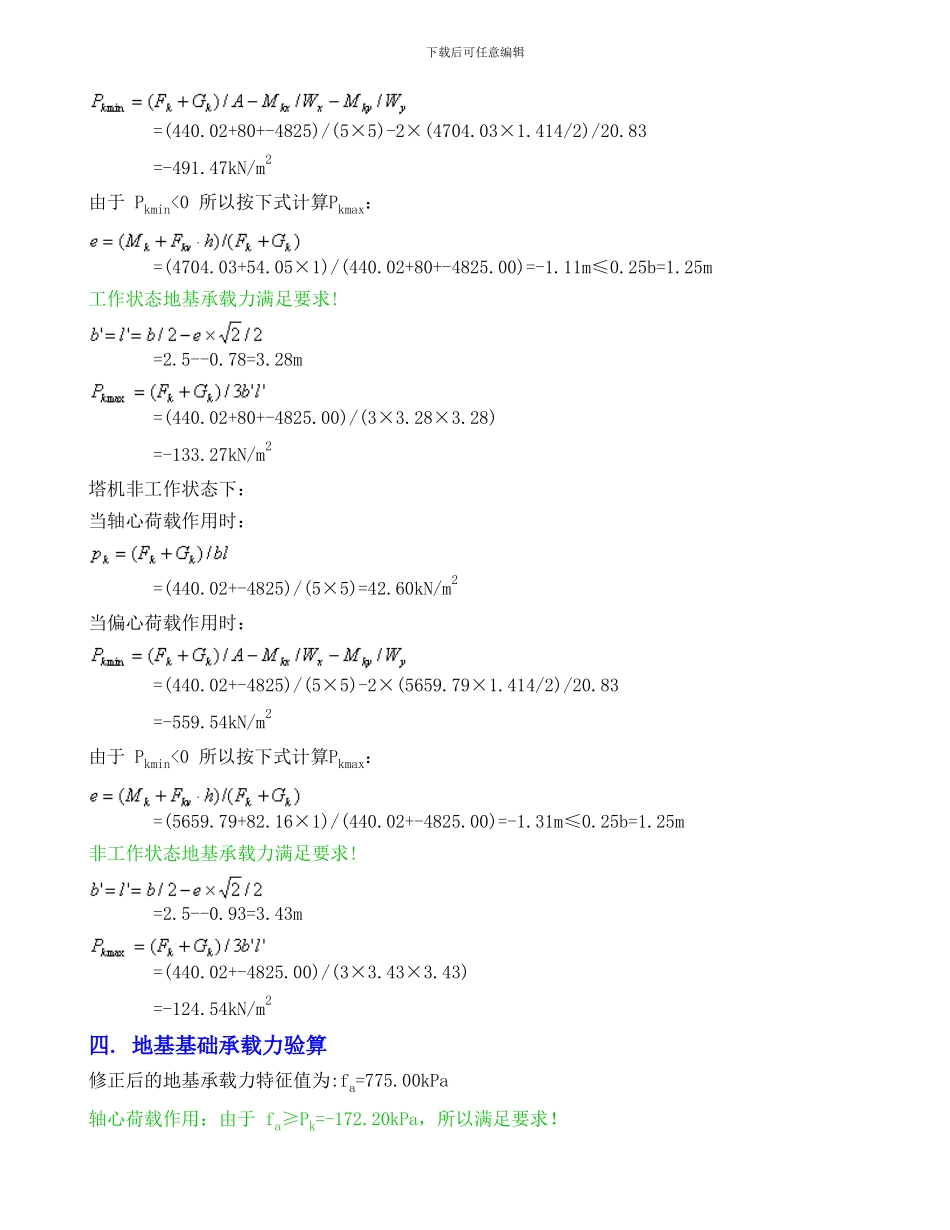

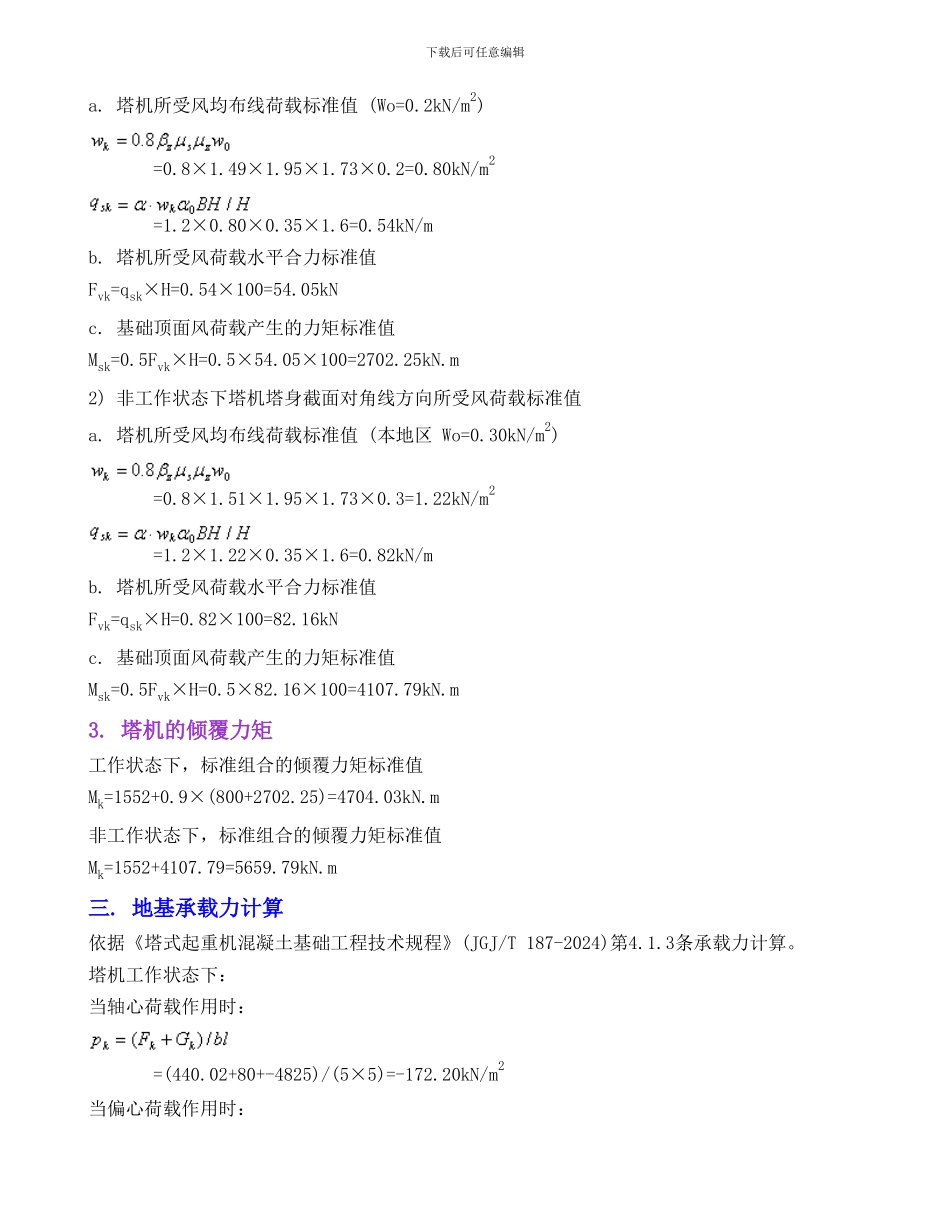

下载后可任意编辑TC5610-6塔吊基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2024)。一. 参数信息塔吊型号:QTZ80(TC5610-6)塔机自重标准值:Fk1=440.02kN起重荷载标准值:Fqk=80.00kN塔吊最大起重力矩:M=800.00kN.m塔吊计算高度:H=100m塔身宽度:B=1.6m非工作状态下塔身弯矩:M=1552kN.m承台混凝土等级:C35钢筋级别:HRB400地基承载力特征值:775kPa承台宽度:Bc=5m承台厚度:h=1m基础埋深:D=0.00m计算简图:二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值Fk1=440.02kN2) 基础以及覆土自重标准值Gk=5×5×1×25=625kN承台受浮力：Flk=5×5×21.80×10=5450kN3) 起重荷载标准值Fqk=80kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值下载后可任意编辑a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) =0.8×1.49×1.95×1.73×0.2=0.80kN/m2 =1.2×0.80×0.35×1.6=0.54kN/mb. 塔机所受风荷载水平合力标准值Fvk=qsk×H=0.54×100=54.05kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×54.05×100=2702.25kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.30kN/m2) =0.8×1.51×1.95×1.73×0.3=1.22kN/m2 =1.2×1.22×0.35×1.6=0.82kN/mb. 塔机所受风荷载水平合力标准值Fvk=qsk×H=0.82×100=82.16kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×82.16×100=4107.79kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=1552+0.9×(800+2702.25)=4704.03kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=1552+4107.79=5659.79kN.m三. 地基承载力计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2024)第4.1.3条承载力计算。塔机工作状态下：当轴心荷载作用时： =(440.02+80+-4825)/(5×5)=-172.20kN/m2当偏心荷载作用时：下载后可任意编辑 =(440.02+80+-4825)/(5×5)-2×(4704.03×1.414/2)/20.83 =-491.47kN/m2由于 Pkmin<0 所以按下式计算Pkmax： =(4704.03+54.05×1)/(440.02+80+-4825.00)=-1.11m≤0.25b=1.25m工作状态地基承载力满足要求! =2.5--0.78=3.28m =(440.02+80+-4825.00)/(3×3.28×3.28) =-133.27kN/m2塔机非工作状态下：当轴心荷载作用时： =(440.02+-4825)/(5×5)=42.60kN/m2当偏心荷载作用时： =(440.02+-4825)/(5×5)-2×(5659.79×1.414/2)/20.83 =-559.54kN/m...
