XX仪表施工方案VIP免费

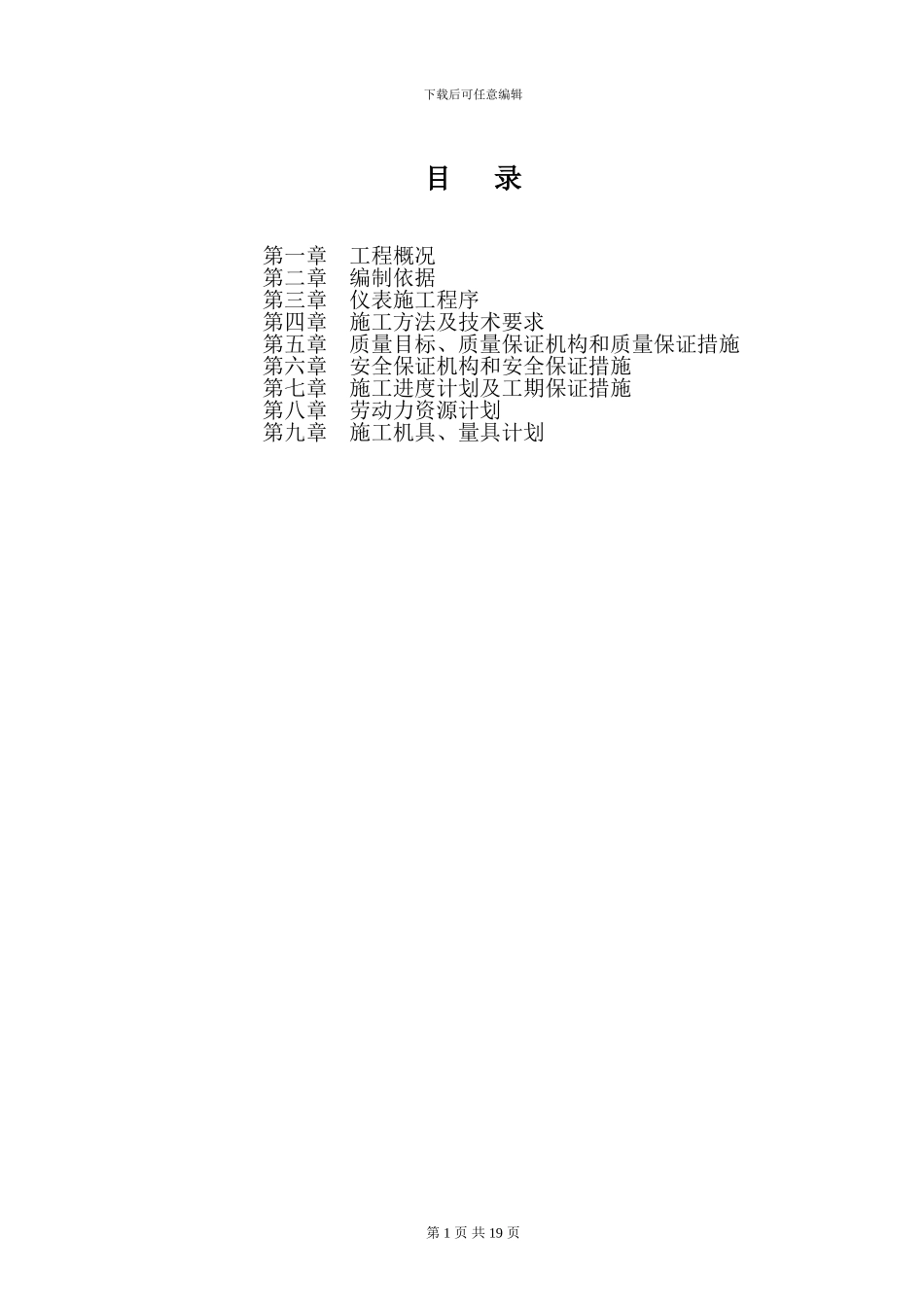

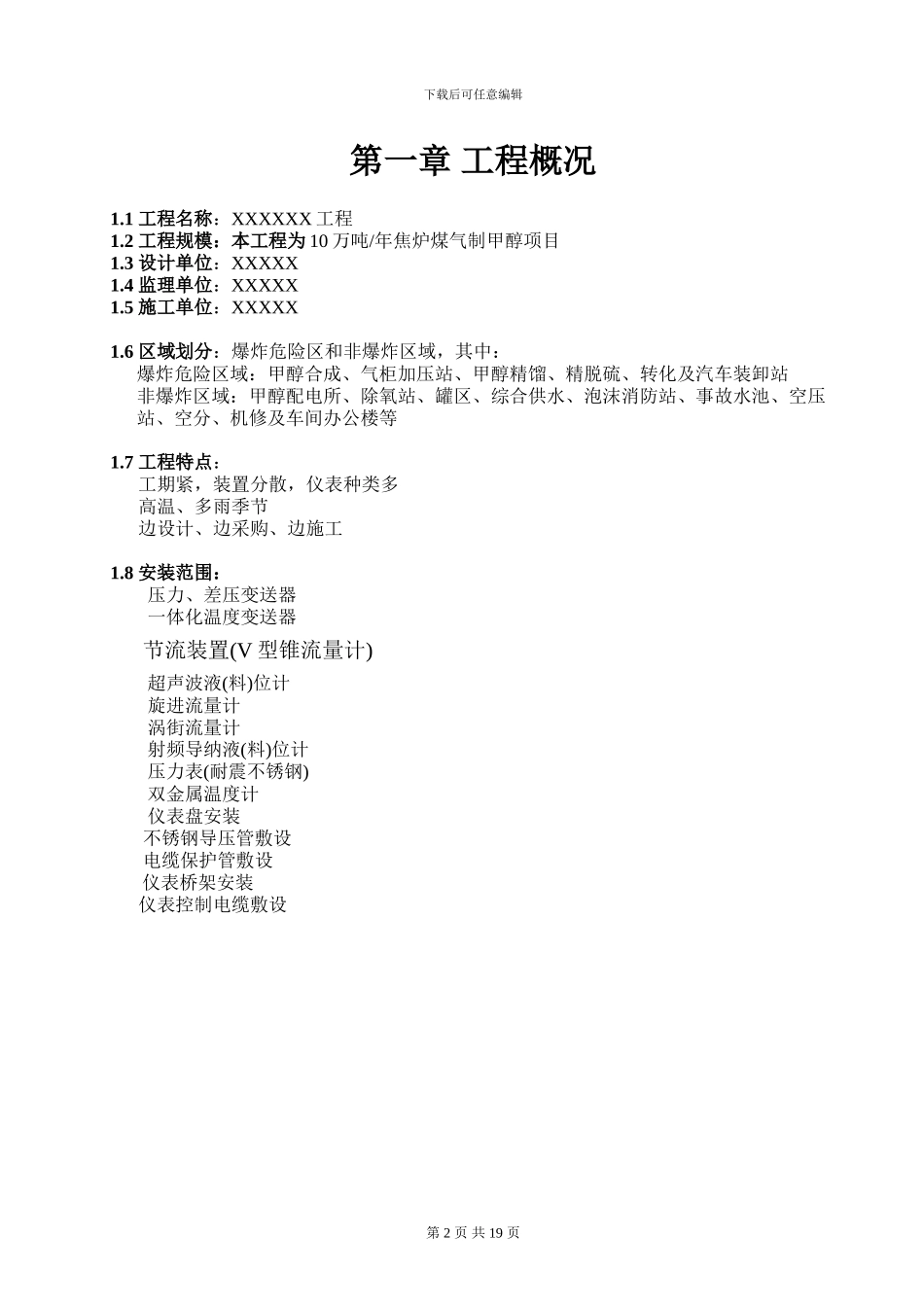

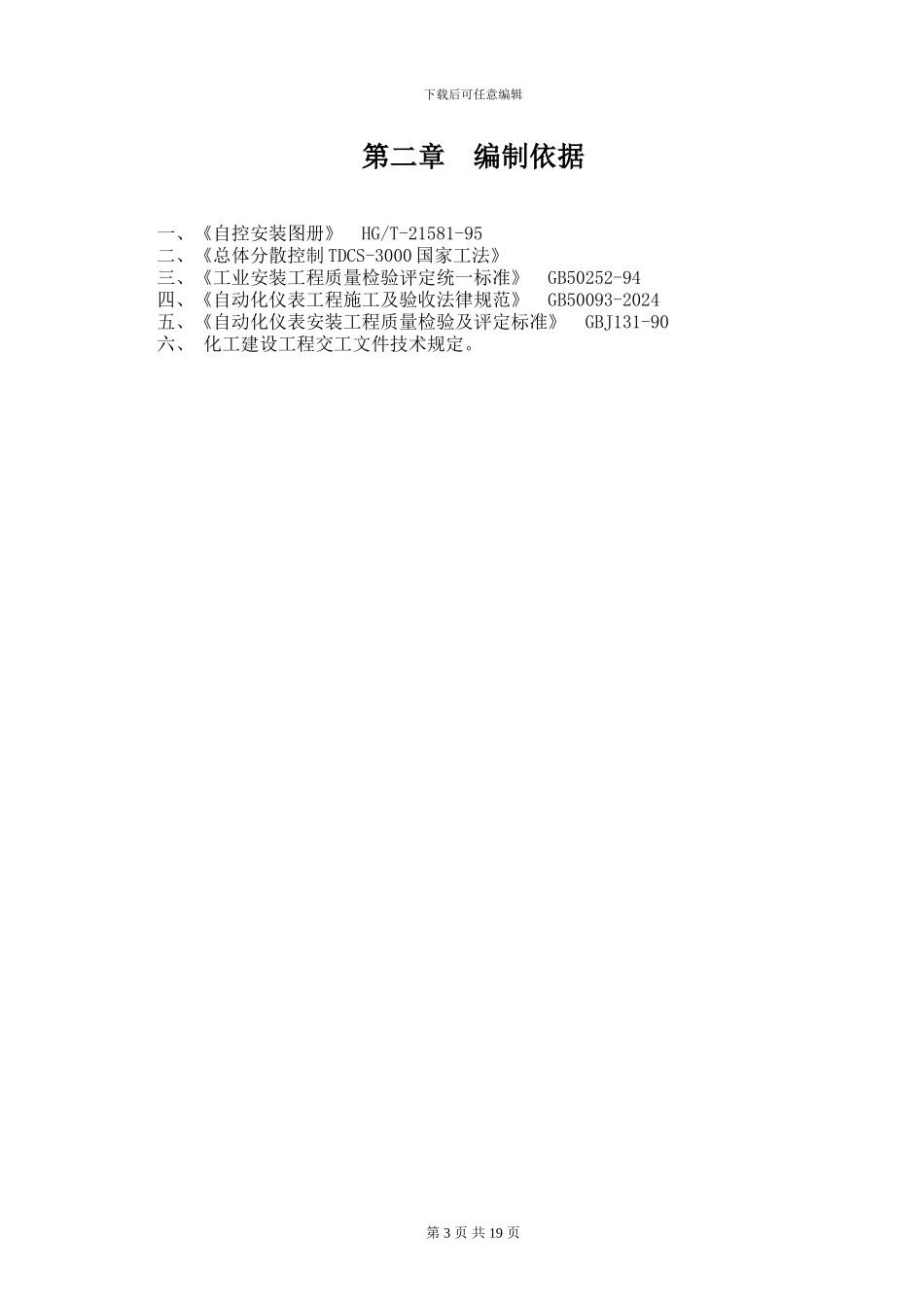

下载后可任意编辑目 录第一章 工程概况第二章 编制依据第三章 仪表施工程序第四章 施工方法及技术要求第五章 质量目标、质量保证机构和质量保证措施第六章 安全保证机构和安全保证措施 第七章 施工进度计划及工期保证措施第八章 劳动力资源计划第九章 施工机具、量具计划第 1 页 共 19 页下载后可任意编辑第一章 工程概况1.1 工程名称：XXXXXX 工程1.2 工程规模：本工程为 10 万吨/年焦炉煤气制甲醇项目 1.3 设计单位：XXXXX1.4 监理单位：XXXXX1.5 施工单位：XXXXX1.6 区域划分：爆炸危险区和非爆炸区域，其中：爆炸危险区域：甲醇合成、气柜加压站、甲醇精馏、精脱硫、转化及汽车装卸站非爆炸区域：甲醇配电所、除氧站、罐区、综合供水、泡沫消防站、事故水池、空压站、空分、机修及车间办公楼等1.7 工程特点：工期紧，装置分散，仪表种类多高温、多雨季节边设计、边采购、边施工1.8 安装范围：压力、差压变送器一体化温度变送器节流装置(V 型锥流量计)超声波液(料)位计旋进流量计涡街流量计射频导纳液(料)位计压力表(耐震不锈钢)双金属温度计仪表盘安装 不锈钢导压管敷设 电缆保护管敷设 仪表桥架安装仪表控制电缆敷设第 2 页 共 19 页下载后可任意编辑第二章 编制依据一、《自控安装图册》 HG/T-21581-95 二、《总体分散控制 TDCS-3000 国家工法》三、《工业安装工程质量检验评定统一标准》 GB50252-94四、《自动化仪表工程施工及验收法律规范》 GB50093-2024五、《自动化仪表安装工程质量检验及评定标准》 GBJ131-90六、 化工建设工程交工文件技术规定。第 3 页 共 19 页下载后可任意编辑第三章 仪表施工程序根据自控仪表专业要求及施工工期紧的特点，本工程须做到严格管理技术，对整个系统结构进行科学地分工序，尽可能与其它专业并行施工，穿插进行，提高工作效率，加快施工进度。结合本公司在以往工程的施工经验，合理组织、安全调试，做好电气、设备、工艺管道等专业的协调工作，具体施工顺序见图示：第 4 页 共 19 页下载后可任意编辑施工顺序图设计图纸技术交底、专业培训熟悉施工图、技术资料编制详细的施工方案提供设备、材料计划施工现场条件检查 ↓ ↓ ↓ ↓控制室预埋件确认仪表开箱检查确认仪表加工件确认电缆桥架确认 ↓↓ ↓ ↓ ↓盘、机柜开箱检查确认仪表单体校验和组态配合工艺设备专业安装取压样部件及一次检测元件附件现场仪表支架预制桥架路径规划↓...
