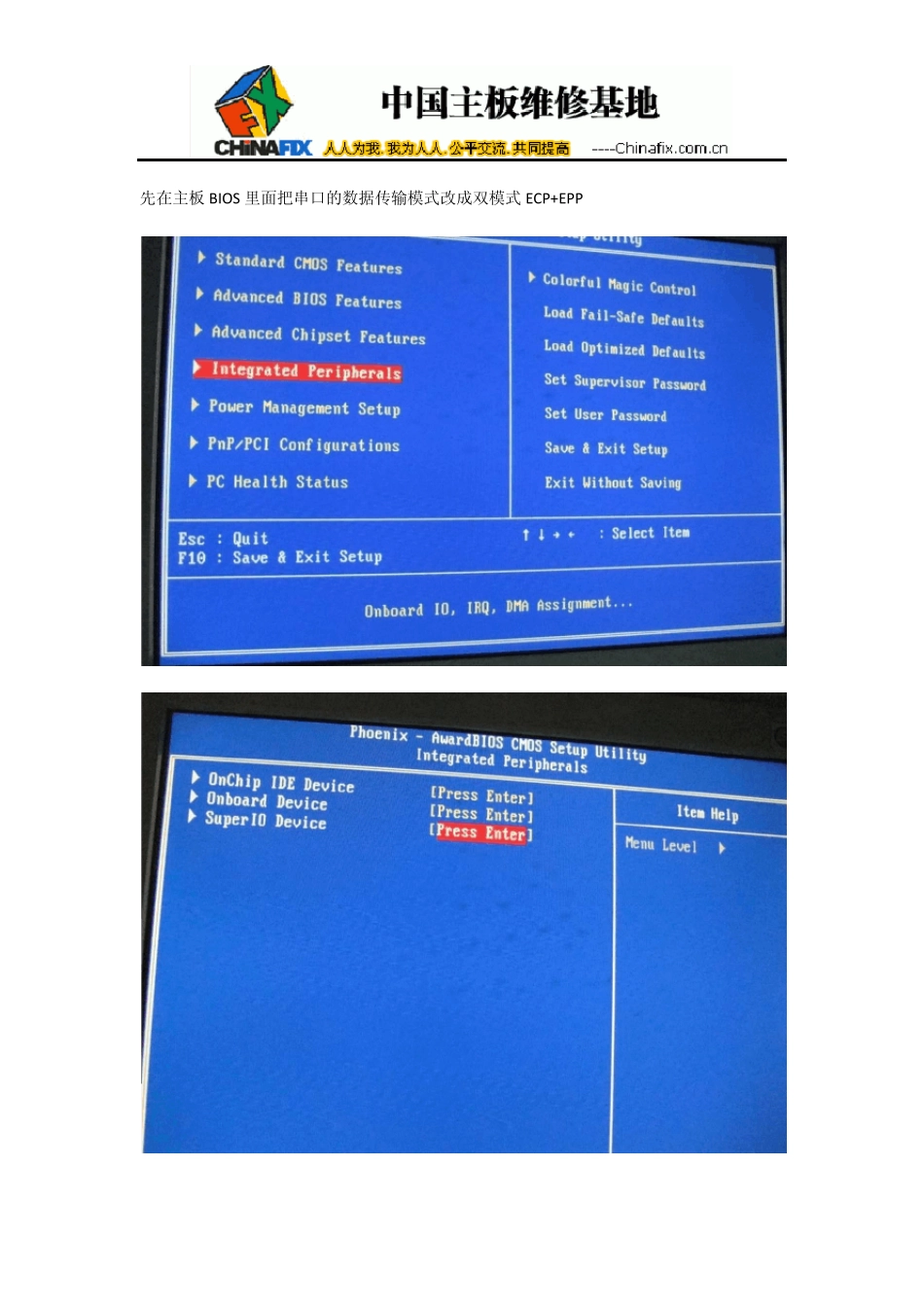

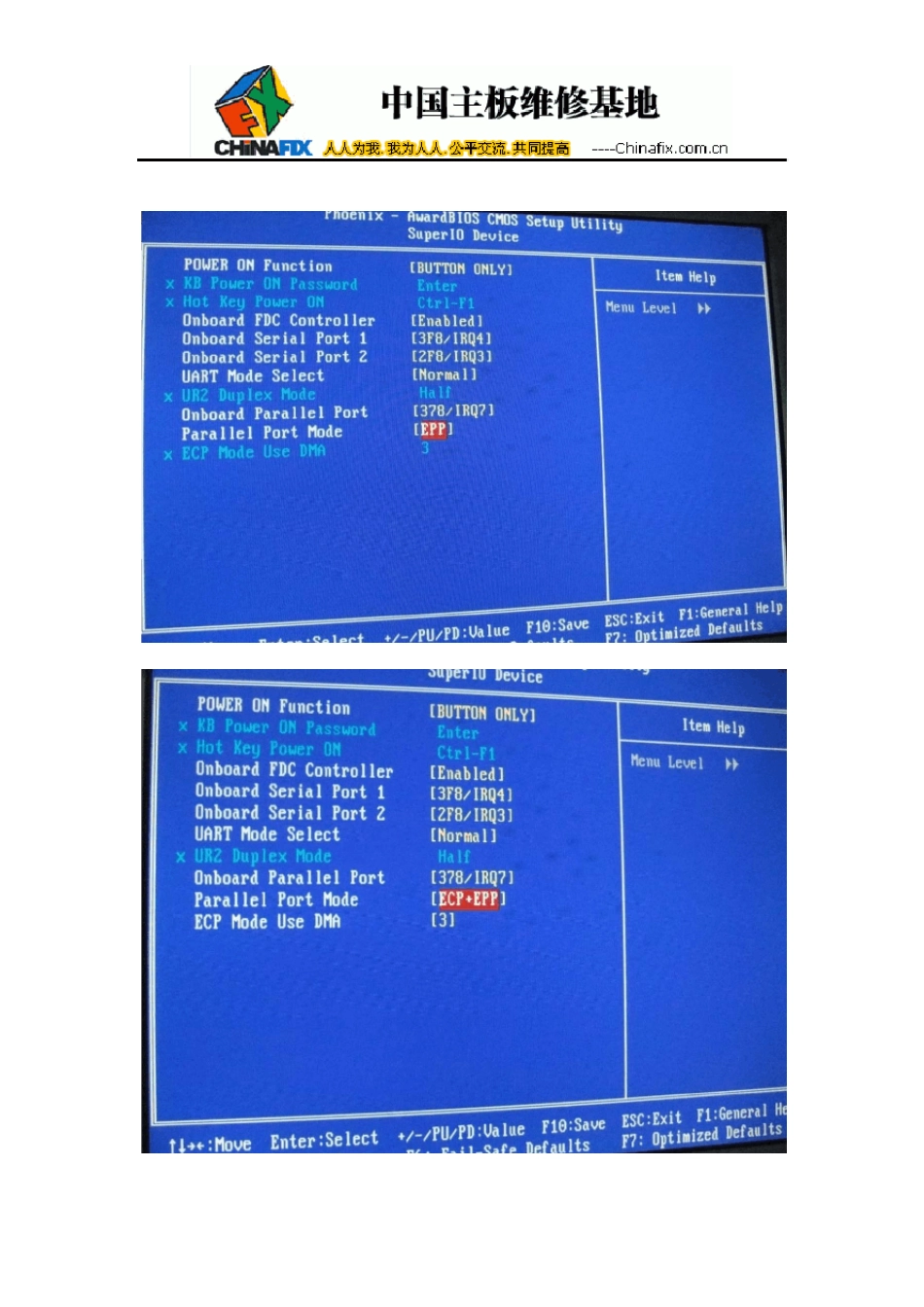

系列芯片ISP方式在线烧录.(支持目前市面上大部分以ISP 方式写入程序的MCU及图形整合IC)GENESIS系列(常见有:GM2621,GM5621等)MYSON系列 (常见有:MTV230,MTV312,MTV512,MTV415等)NOVATEK系列 (常见有:NT68F63,NT68F632,NT68F633,NT68663,NT68665)REALTEK(常见有:RTD2120,RTD2XXX等)MSTAR系列(图形整合IC,常见有:TSUM16,TSUM56,MST718,MST9E19A/89等)TP系列(TP2804TP2808,TP2XXX等) 多功能液晶编程+VGA 信号放大切换器 本产品集成了液晶显示器维修中经常要使用到的ISP 方式编程器(支持乐华,鼎科,三星,TSUM种驱动板直接刷写),刷写完成后直接输出VGA 信号给显示器,马上就能同步显示,查看显示效果。持乐华驱动板升级头刷写,还带有 VGA 显示信号放大切换功能,体积小巧,桌面空间,功能齐全,操作简单,是所有维修人员的维修必备工具。 图一 全部套件 图二 2.Myson/Genesis/Realtek/Mstar/tp/Novatek 先在主板BIOS 里面把串口的数据传输模式改成双模式 ECP+EPP 然后按F10 保存设置退出CMOS设置 把编程器套件拿出来检查各个连接件是否齐全: Vga 线— 长 1 条 连接控制板的工作台和小板的in 端 Vga 线----短 1 条,连接电脑显卡和控制板的电脑端 Usb 线 1 条,连接控制板和电脑的usb 之间,取电用 控制板 1 快 工作台小板 1 块 Vga 转接头 1 个 连接带 vga 线的显示器的 把编程器的供电线连接好,供电线USB 接口一边接到主板的USB 接口,D 形接口的一端接到编程的供电接口,利用USB 接口的5V 供电为编程器供电。 把编程器的串口接口接到主板的串口上面并用螺丝上紧 用短那一条VGA 信号线,把显卡VGA 接口与编程器上面的电脑接口连接起来。 接好显卡跟编程的连接线后,就把我们平常使用显示器的信号线接到编程的显示器的接口上。进行程序刷写时就从此显示上能看到我们的操作。 剩下的工作台接口就 用来接我们要进行刷写的机器或驱动板。把长的那条 VGA 信号线接到此接口上。 最后把工作台小板接到与工作台接口连接VGA 线的另一端的接口上。 把需要进行程序刷写的驱动板或机器接到工作台小板的另一接口上。驱动板进行程序刷写时需要能上电所以要接上供电跟按键板。 通过看按键板上的灯来判断驱动板是否供电正常。 将主机通上电后按S2 按键来切换信号的输出。如果按S2 后小板上灯亮这时接在显示器接口上的显示器(也就是我们正常使用的显示器)是没有没有显示的。...
