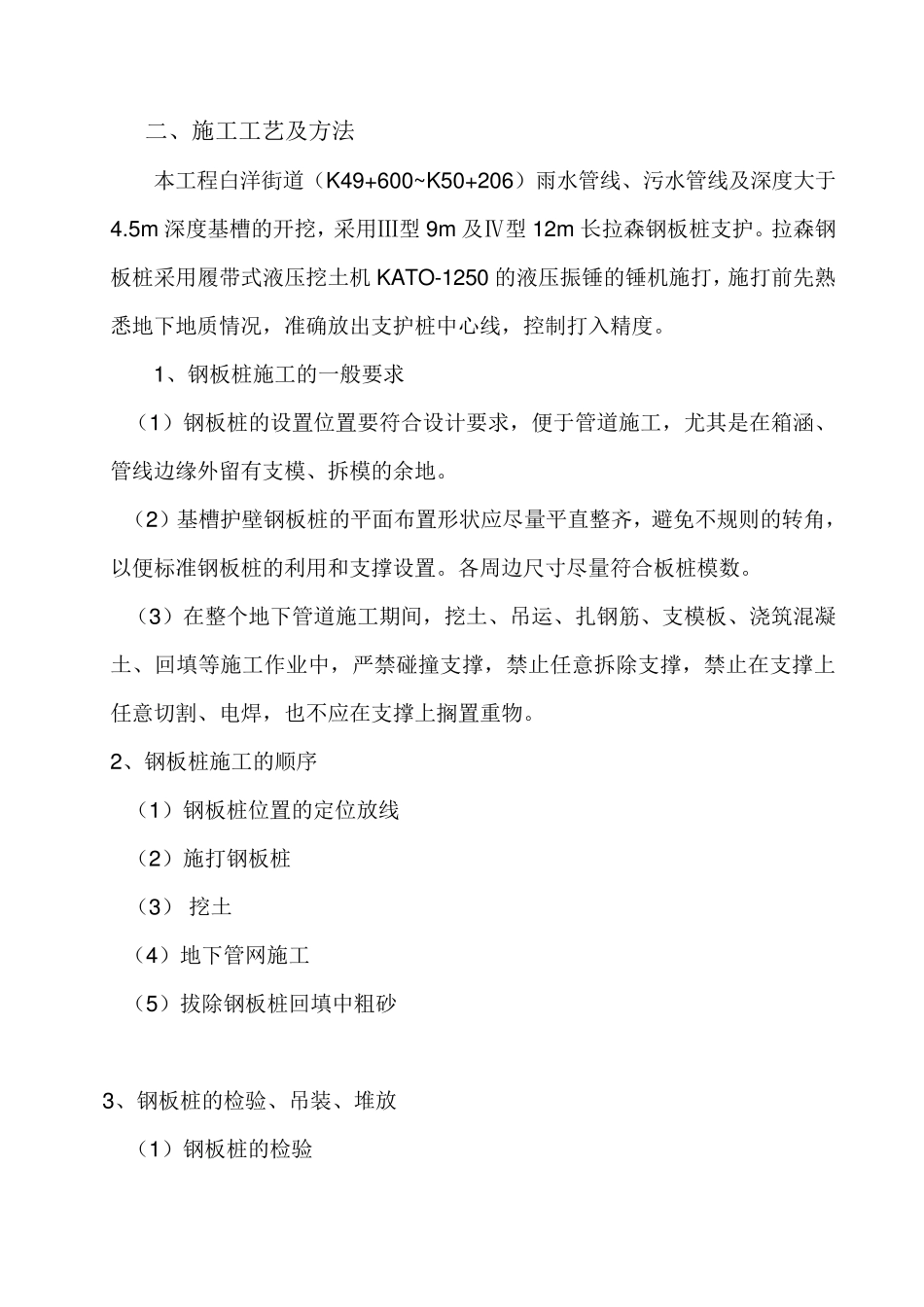

二、施工工艺及方法 本工程白洋街道（K49+600~K50+206）雨水管线、污水管线及深度大于4.5m 深度基槽的开挖，采用Ⅲ型 9m 及Ⅳ型 12m 长拉森钢板桩支护。拉森钢板桩采用履带式液压挖土机 KATO-1250 的液压振锤的锤机施打，施打前先熟悉地下地质情况，准确放出支护桩中心线，控制打入精度。 1、钢板桩施工的一般要求 （1）钢板桩的设置位置要符合设计要求，便于管道施工，尤其是在箱涵、管线边缘外留有支模、拆模的余地。 （2）基槽护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。 （3）在整个地下管道施工期间，挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。 2、钢板桩施工的顺序 （1）钢板桩位置的定位放线 （2）施打钢板桩 （3） 挖土 （4）地下管网施工 （5）拔除钢板桩回填中粗砂 3、钢板桩的检验、吊装、堆放 （1）钢板桩的检验 对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。 ①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。 ②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。每 20-50t重的钢板桩应进行两个试件试验。 （2）钢板桩吊运 装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。 （3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意： ①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便； ②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明； ③钢板桩应分层堆放，每层堆放数量一般不超过5 根，各层间要垫枕木，垫木间距一般为 3-4 米，且上、下...
