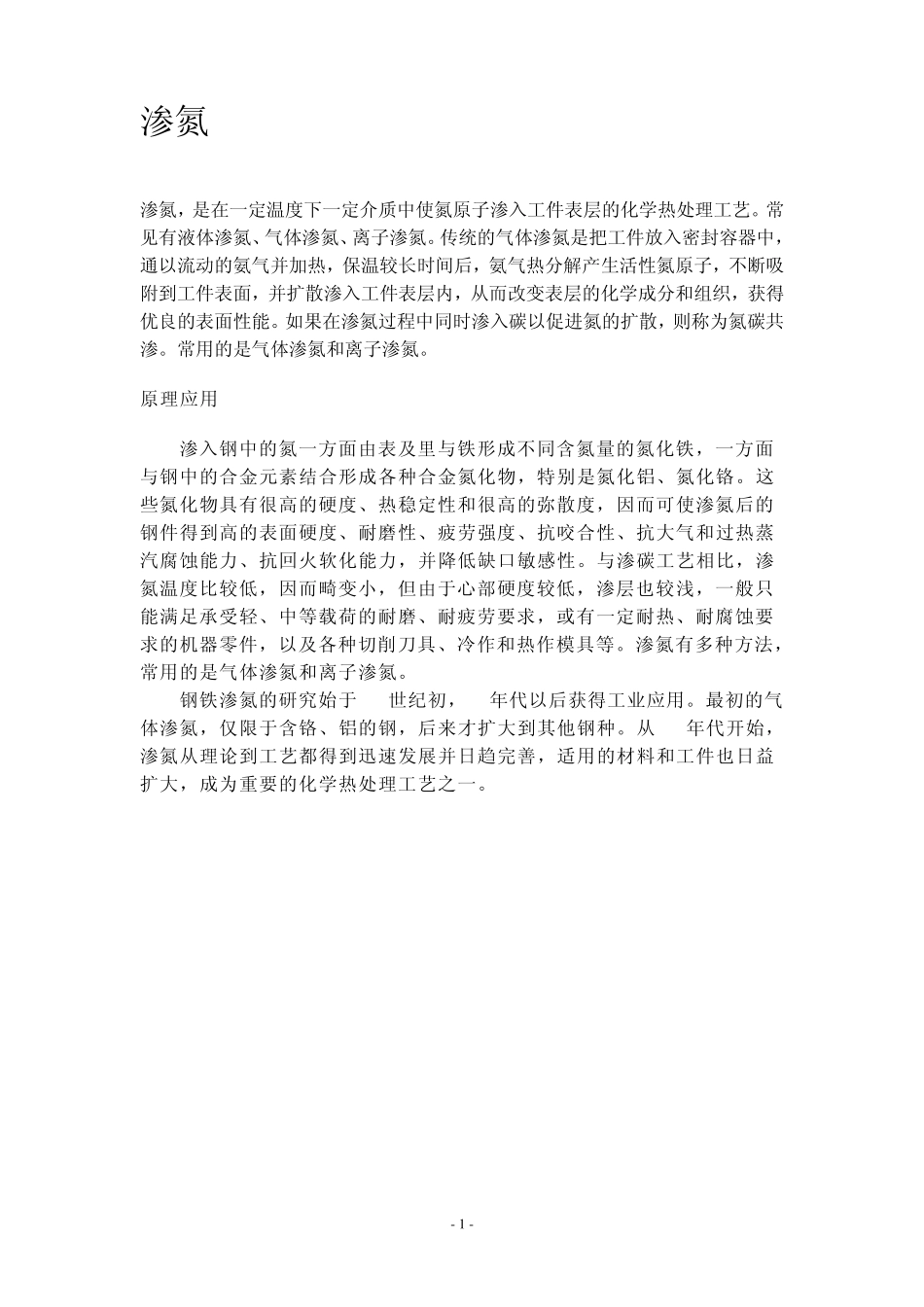

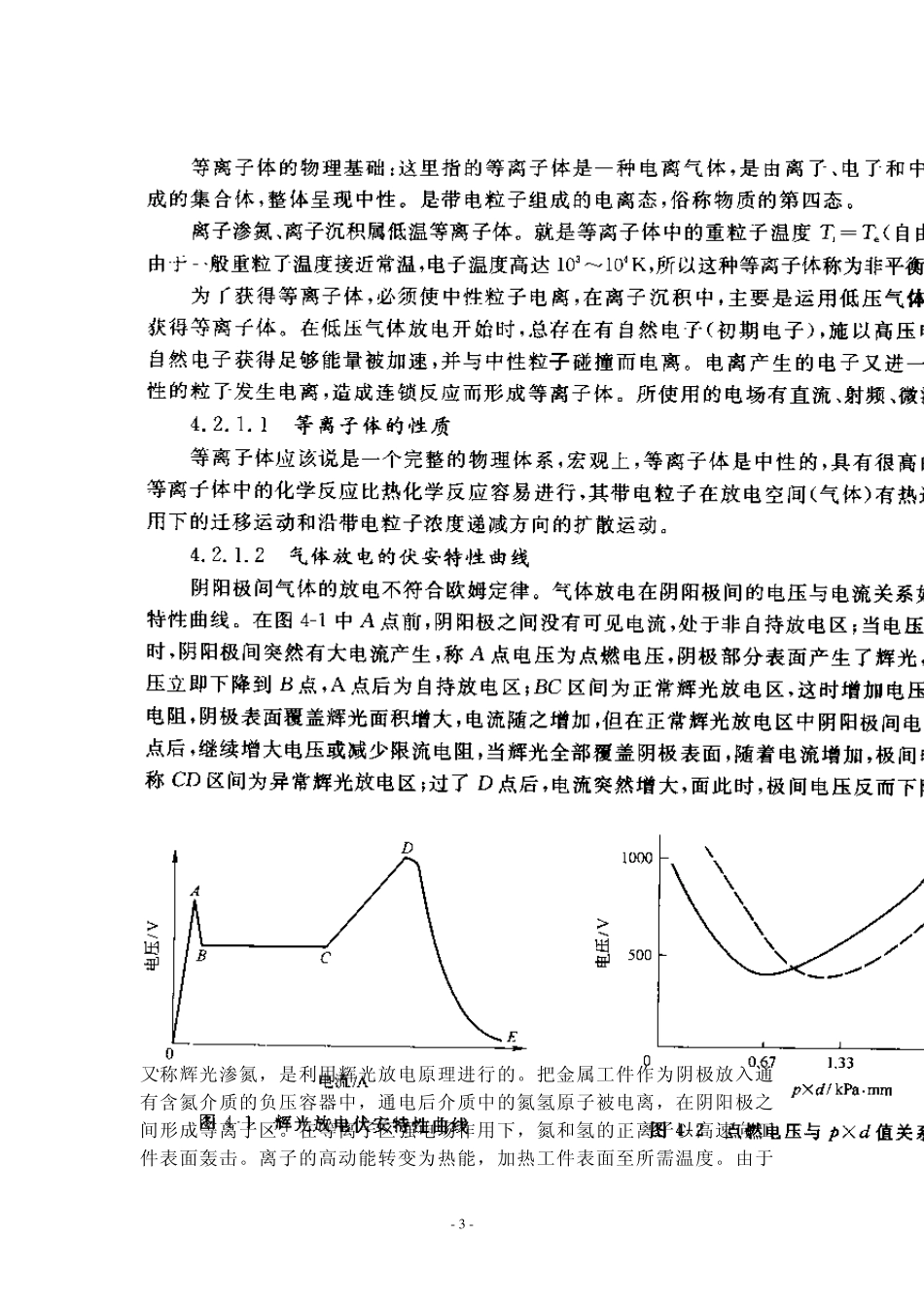

- 1 - 渗氮 渗氮，是在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。常见有液体渗氮、气体渗氮、离子渗氮。传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长时间后，氨气热分解产生活性氮原子，不断吸附到工件表面，并扩散渗入工件表层内，从而改变表层的化学成分和组织，获得优良的表面性能。如果在渗氮过程中同时渗入碳以促进氮的扩散，则称为氮碳共渗。常用的是气体渗氮和离子渗氮。 原理应用 渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁，一方面与钢中的合金元素结合形成各种合金氮化物，特别是氮化铝、氮化铬。这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。与渗碳工艺相比，渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。渗氮有多种方法，常用的是气体渗氮和离子渗氮。 钢铁渗氮的研究始于 20世纪初，20年代以后获得工业应用。最初的气体渗氮，仅限于含铬、铝的钢，后来才扩大到其他钢种。从 70年代开始，渗氮从理论到工艺都得到迅速发展并日趋完善，适用的材料和工件也日益扩大，成为重要的化学热处理工艺之一。 - 2 - 气体渗氮 一般以提高金属的耐磨性为主要目的，因此需要获得高的表面硬度。它适用于38CrMoAl等渗氮钢。渗氮后工件表面硬度可达HV850～1200。渗氮温度低，工件畸变小，可用于精度要求高、又有耐磨要求的零件，如镗床镗杆和主轴、磨床主轴、气缸套筒等。但由于渗氮层较薄，不适于承受重载的耐磨零件。 气体参氮可采用一般渗氮法（即等温渗氮）或多段（二段、三段）渗氮法。前者是在整个渗氮过程中渗氮温度和氨气分解率保持不变。温度一般在480～520℃之间,氨气分解率为15～30%,保温时间近 80小时。这种工艺适用于渗层浅、畸变要求严、硬度要求高的零件，但处理时间过长。多段渗氮是在整个渗氮过程中按不同阶段分别采用不同温度、不同氨分解率、不同时间进行渗氮和扩散。整个渗氮时间可以缩短到近 50 小时，能获得较深的渗层，但这样渗氮温度较高，畸变较大。 还有以抗蚀为目的的气体渗氮，渗氮温度在 550～700℃之间,保温0.5～3小时，氨分解率为35～70%，工件表层...
