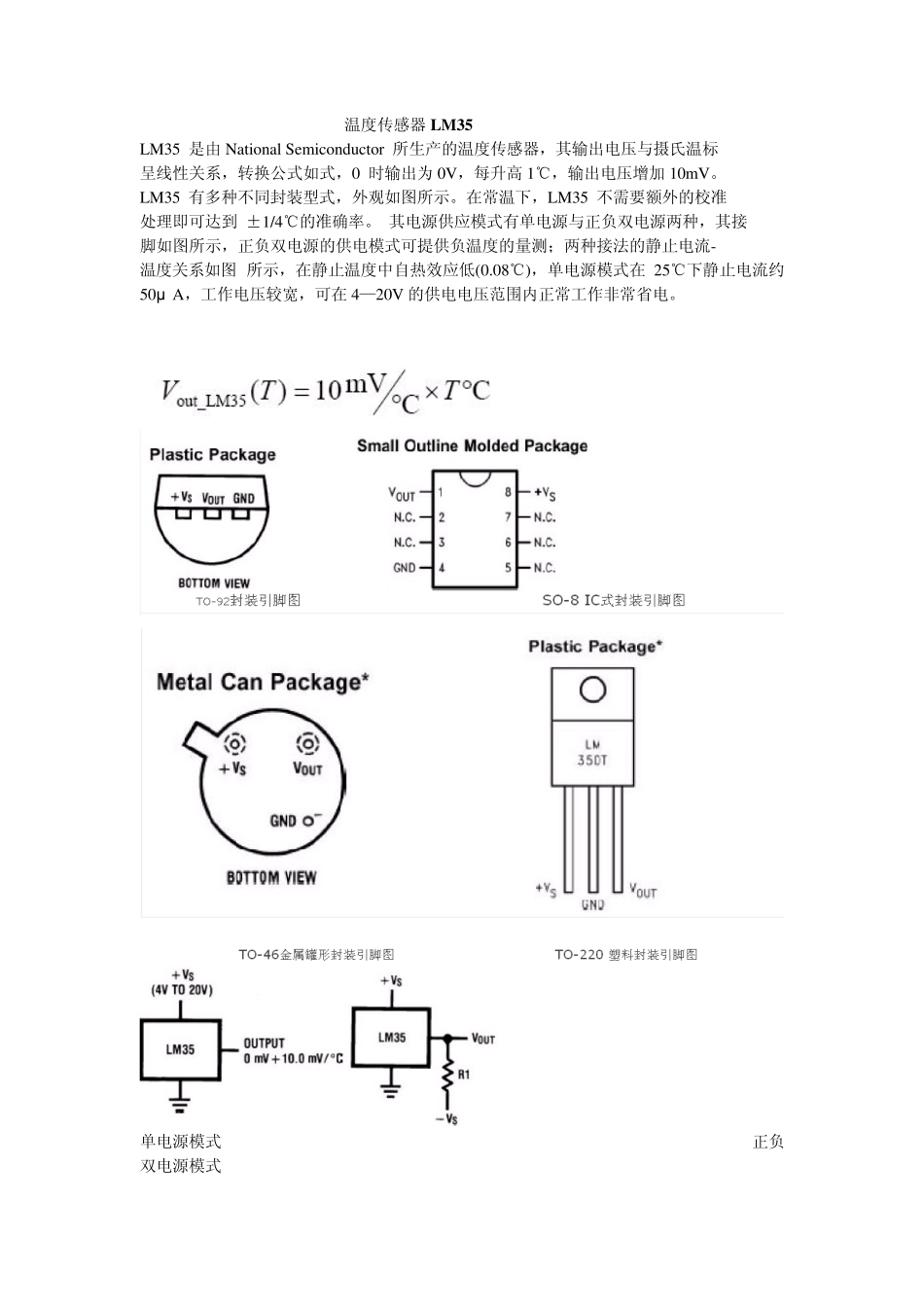

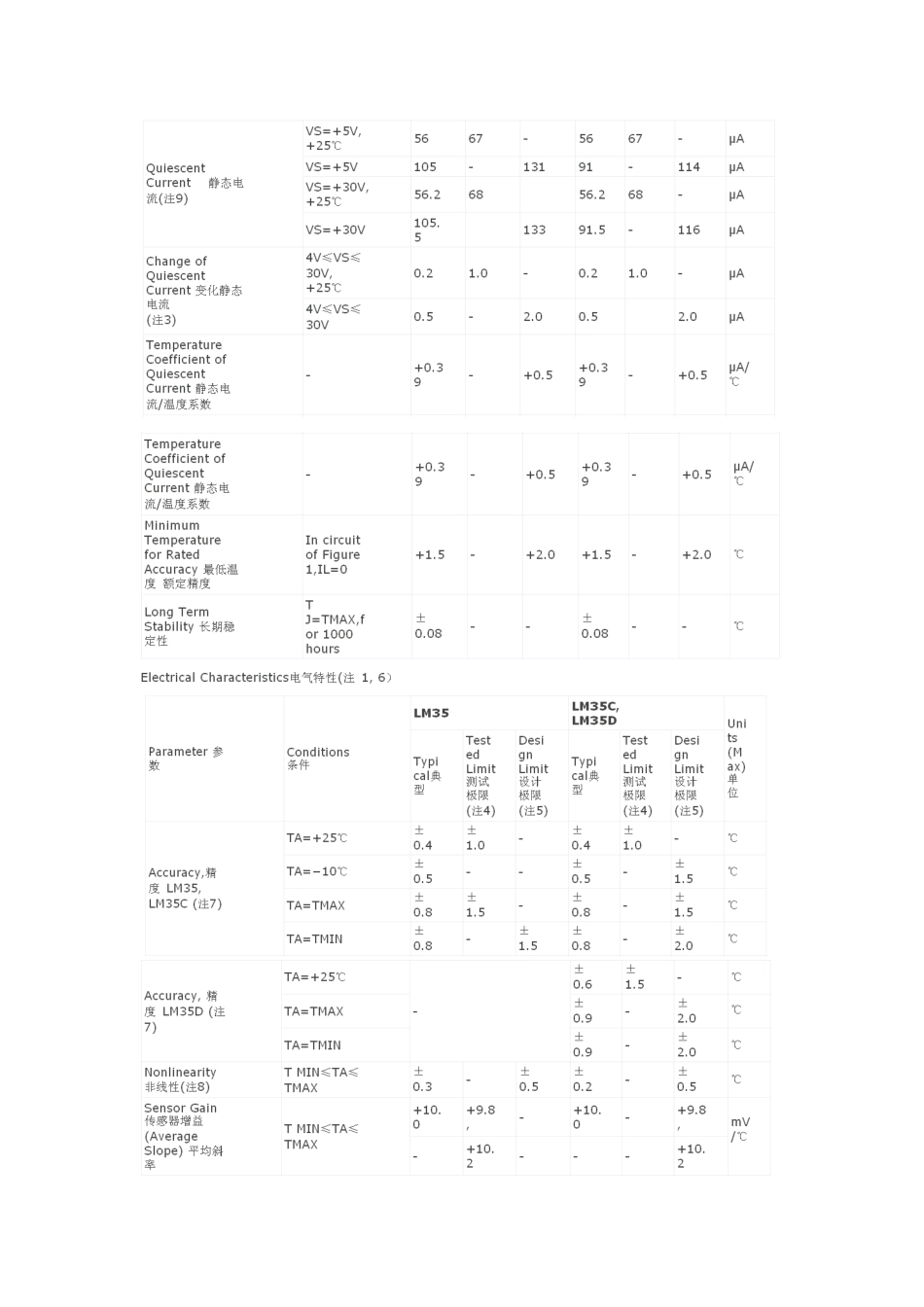

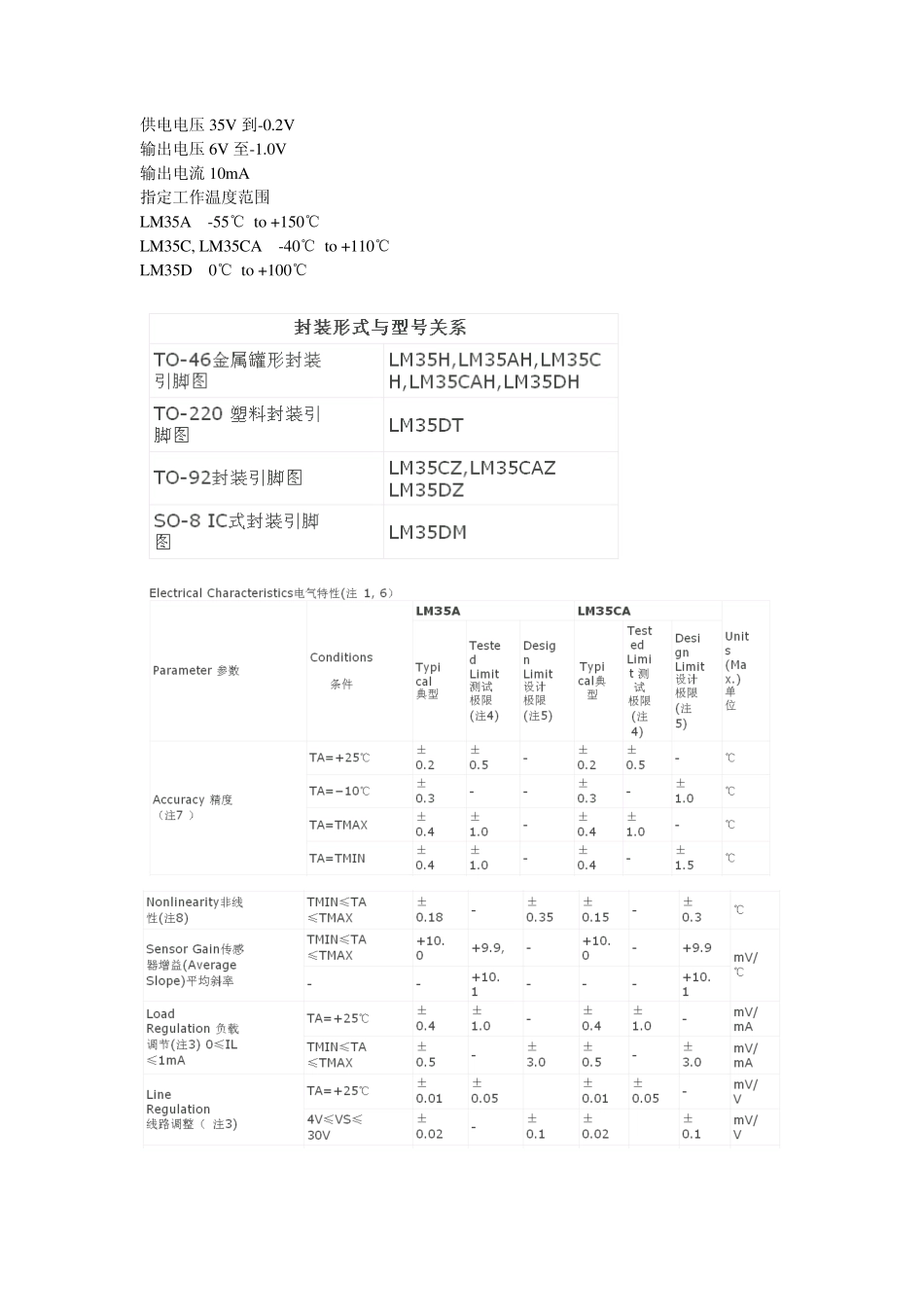

温度传感器LM 35 LM35 是由National Semicondu ctor 所生产的温度传感器，其输出电压与摄氏温标 呈线性关系，转换公式如式，0 时输出为0V，每升高1℃，输出电压增加10mV。 LM35 有多种不同封装型式，外观如图所示。在常温下，LM35 不需要额外的校准 处理即可达到 ±1/4℃的准确率。 其电源供应模式有单电源与正负双电源两种，其接 脚如图所示，正负双电源的供电模式可提供负温度的量测；两种接法的静止电流- 温度关系如图 所示，在静止温度中自热效应低(0.08℃)，单电源模式在25℃下静止电流约50μ A，工作电压较宽，可在4—20V 的供电电压范围内正常工作非常省电。 单电源模式 正负双电源模式 供电电压35V 到-0.2V 输出电压6V 至-1.0V 输出电流10mA 指定工作温度范围 LM35A -55℃ to +150℃ LM35C, LM35CA -40℃ to +110℃ LM35D 0℃ to +100℃ 注1:除非另有注d,这些规范适用:−55℃≤≤+ 150℃研究为 LM35−40°,LM35A;≤≤+ 110℃研究为 LM35C 和LM35CA; 0°研究≤≤+ 100℃的 LM35D。与 5Vdc 和 ILOAD = = + 50μ A,在其电路图 2。本规范适用+ 2℃,从电路中TMAX 图 1 . 规格在黑体适用于完整的额定温度范围。 注2:热阻的 TO-46 包装是 400℃的交界处,/ W 环境及 24℃/ W 结案例。热阻的 TO-92 180℃的包裹/ W 连接环境。热阻的塑造包装的小轮廓℃ / W 连接 220 环境。热阻的 TO-220 包装是 90℃的环境/ W 连接。为另外的热阻信息见表在应用中部分。 注3:条例在恒定结温测量,利用脉冲测试以较低的责任周期。产量的变化由于热效应乘以就可以计算的热耗散的内部阻力。 注4:测试保证范围和 100%的生产试验。 设计范围:注5 保证(但不是 100%生产测试)指定的温度和电源电压范围。这些限制不是用来计算出货检验的水平。 注6:规格在黑体适用于完整的额定温度范围。 注7 准确的定义是:之间的误差输出电压和10mv /℃次设备的情况下温度,在特定情况下电压、电流、和温度(以℃)。 注8:非线性的定义是output-voltage-versus-temperature曲线的偏差,从 best-fit 直线,在设备的额定温度 范围。 注9:静态电流电路中定义的图 1。 注10:绝对最大额定值表明限度,超出了损坏设备可能发生。直流与交流的电气规格不适用以外的装置运行时其额定的操作条件。看到注1。 注11:人体模型,通过 1.5kW 排放 100 大前锋,电阻。 注12:看 AN-450“表面安装方法及其影响产品的可靠性”或部分题为“表面贴装”,发现在当前国家半导体线性数据手册以其他方法,包括焊接表面贴装设备 单电源模式 电流-温度关系 正负双电源模式
