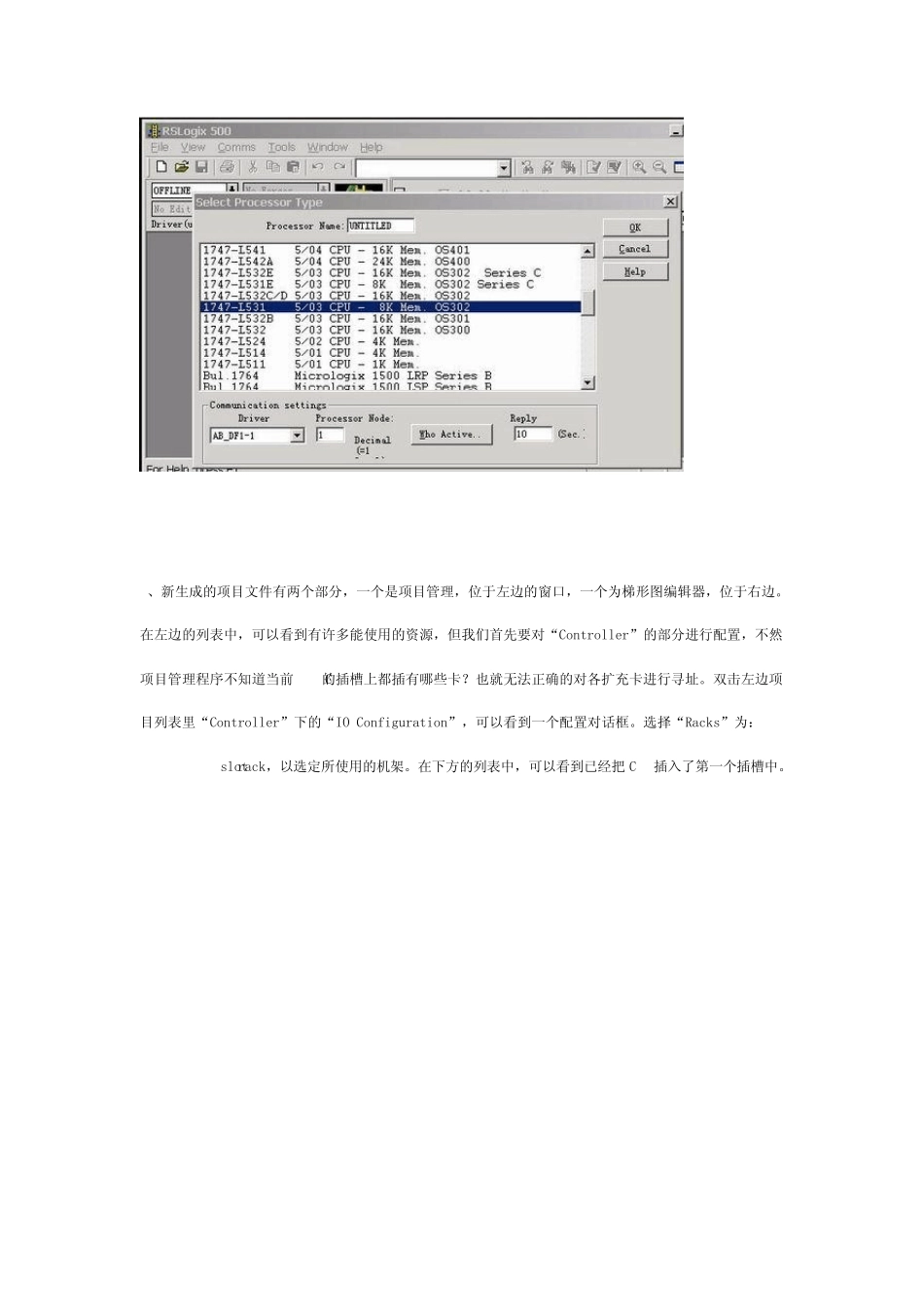

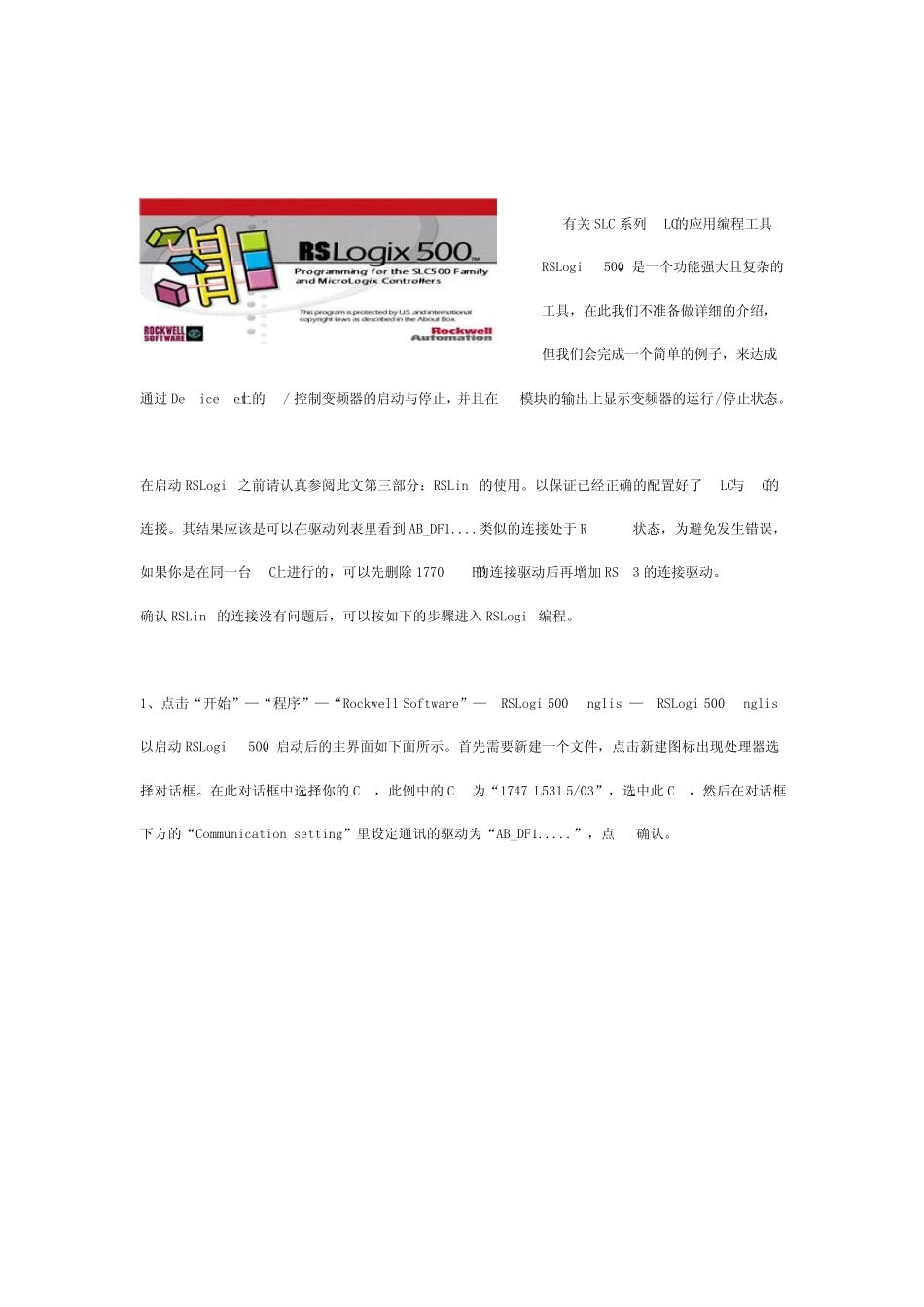

简单的 DeviceNet开发实验网络搭建（四） 浏览：1 2008/03/01/9:57 为了让刚刚从事 DeviceNet开发的朋友能够对 DeviceNet网络的总体架构及工作方式有一个大致的了解，并同时提供给从事工程项目的朋友作为项目规划中的参考，DND推出此文章以期为各位 DeviceNet开发及应用的朋友带来方便，本文分为如下几个部分： 一 软件需求环境； 二 网络组成； 三 连接工具 RsLinx； 四 DeviceNet组态； 五 简单的 SLC梯形图程序以实现简单任务； 六 实验网络架构的总结； 本文的写作是基于 Rockwell Automation Allen-Bradley的 SLC500 PLC系统，组建一个简单的电机驱动器控制系统，通过 IO节点可以给变频器发送启动，停止等控制命令，使用模拟量模块作为变频器的频率给定，同时 IO模块也有数字输出的部分，可以显示变频器的运行与停止状态。也有很多 DeviceNet的系统是基于OMRON的 DeviceNet系统，但原理大同小异。 五 简单的 SLC梯形图程序以实现简单任务 有 关 SLC 系 列 PLC的 应 用 编 程 工 具RSLogix 500， 是 一 个 功 能 强 大 且 复 杂 的工 具 ， 在 此 我 们 不 准 备 做 详 细 的 介 绍 ，但 我 们 会 完 成 一 个 简 单 的 例 子 ， 来 达 成通 过 DeviceNet上 的 I/O控 制 变 频 器 的 启 动 与 停 止 ， 并 且 在 IO模 块 的 输 出 上 显 示 变 频 器 的 运 行 /停 止 状 态 。 在 启 动 RSLogix之 前 请 认 真 参 阅 此 文 第 三 部 分 ： RSLinx的 使 用 。 以 保 证 已 经 正 确 的 配 置 好 了 PLC与 PC的连 接 。 其 结 果 应 该 是 可 以 在 驱 动 列 表 里 看 到 AB_DF1....类 似 的 连 接 处 于 RUNNING状 态 ， 为 避 免 发 生 错 误 ，如 果 你 是 在 同 一 台 PC上 进 行 的 ， 可 以 先 删 除 1770-KFD的 连 接 驱 动 后 再 增 加RS232的 连 接 驱 动 。 确 认 RSLinx的 连 接 没有 问题后 ， 可 以 按如 下的 步骤进 入RSLogix编 程 。 1、点击“开始”—“程 序”—“Rockwell Software”—"RSLogix 500 English"—"RSLogix 500 English"以 启 动 RSLogix 500。 启 动 后 的 主界面如 下面所示 。 首先 需要新建一 个 文 件， 点击新建图标...
