管槽线缆容量对照表VIP免费

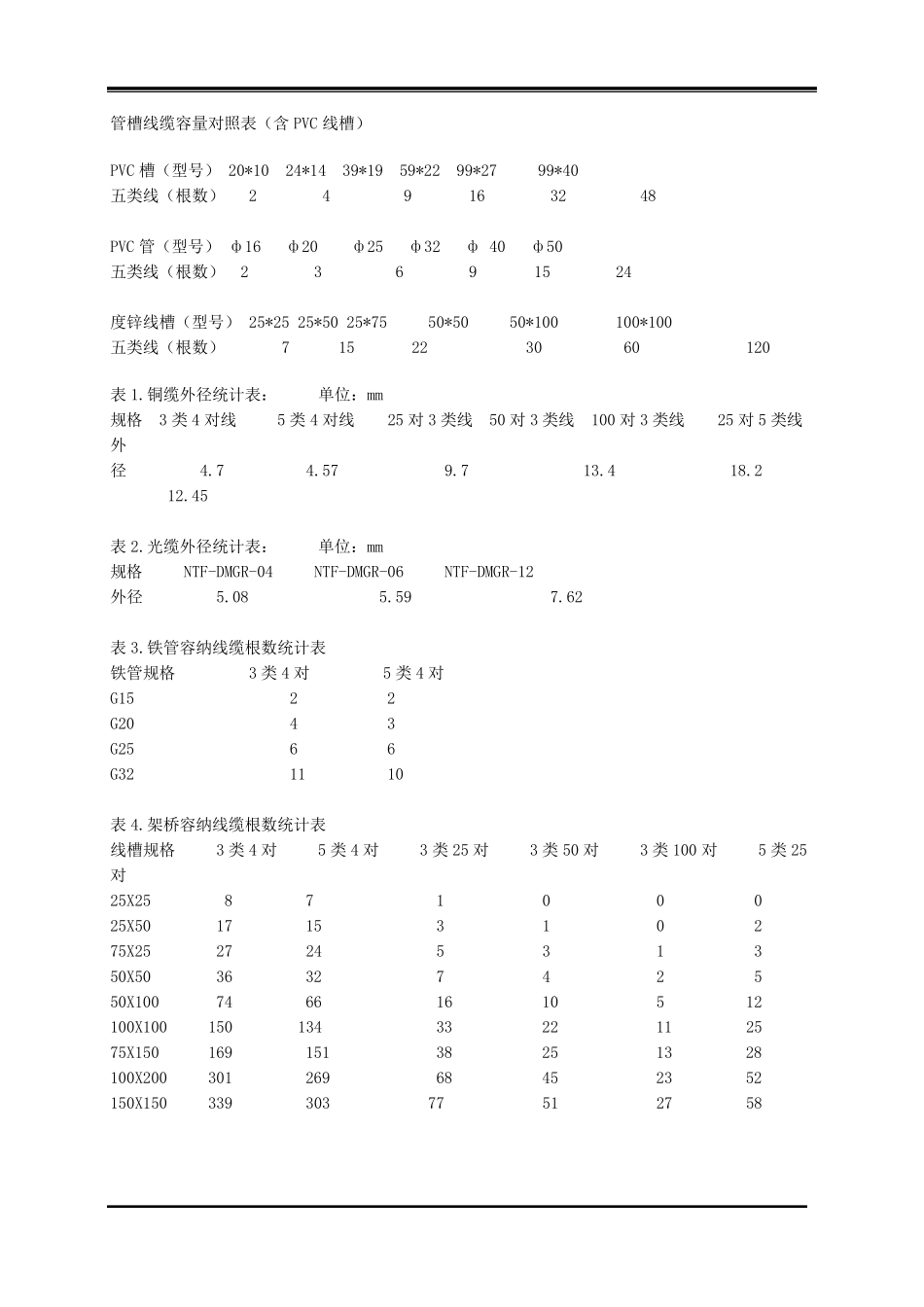

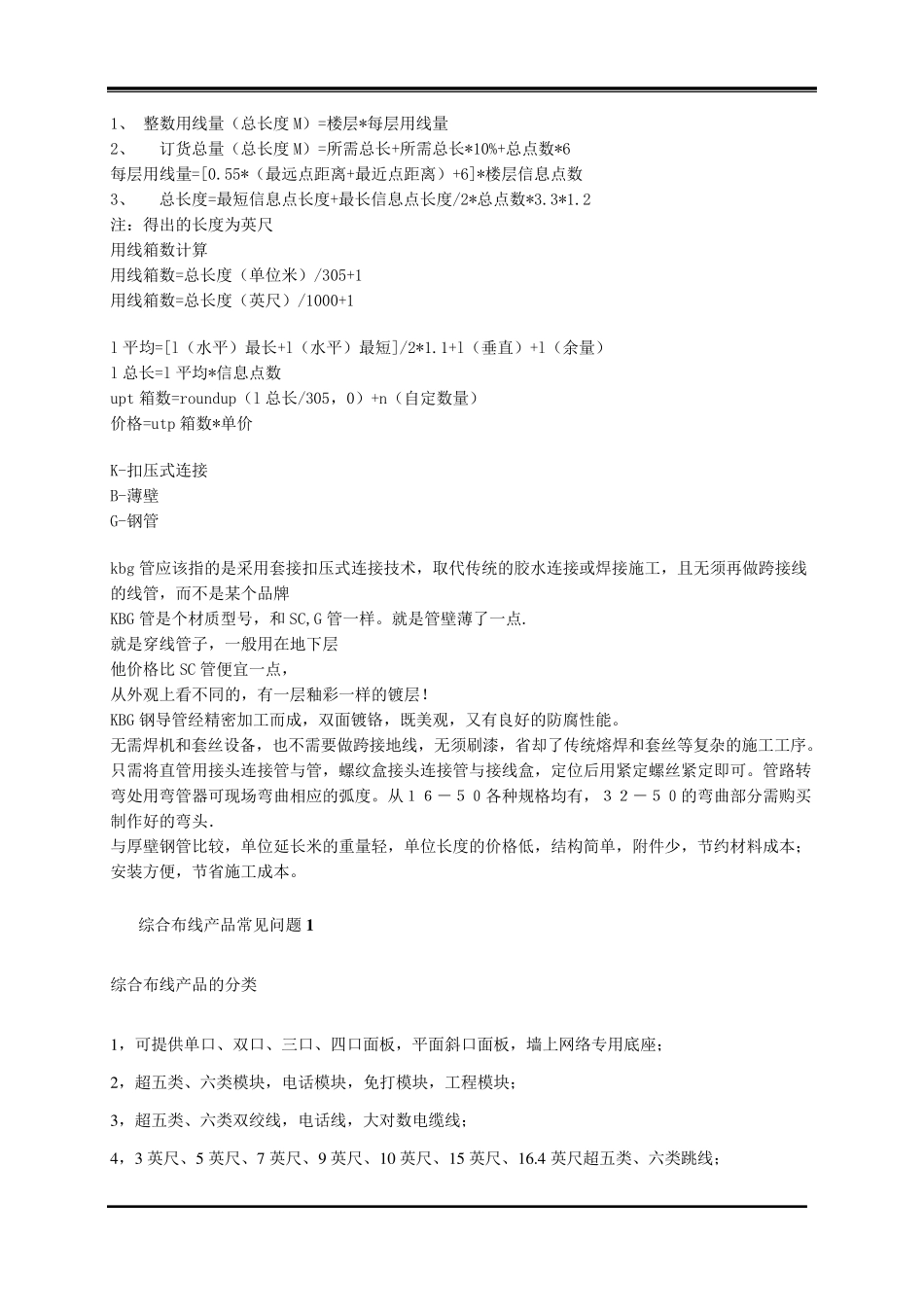

管槽线缆容量对照表（含PVC 线槽） PVC 槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40 五类线（根数） 2 4 9 16 32 48 PVC 管（型号） ф16 ф20 ф25 ф32 ф 40 ф50 五类线（根数） 2 3 6 9 15 24 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100 五类线（根数） 7 15 22 30 60 120 表1.铜缆外径统计表： 单位：mm 规格 3 类4 对线 5 类4 对线 25 对3 类线 50 对3 类线 100 对3 类线 25 对5 类线 外径 4.7 4.57 9.7 13.4 18.2 12.45 表2.光缆外径统计表： 单位：mm 规格 NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12 外径 5.08 5.59 7.62 表3.铁管容纳线缆根数统计表 铁管规格 3 类4 对 5 类4 对 G15 2 2 G20 4 3 G25 6 6 G32 11 10 表4.架桥容纳线缆根数统计表 线槽规格 3 类4 对 5 类4 对 3 类25 对 3 类50 对 3 类100 对 5 类25对 25X25 8 7 1 0 0 0 25X50 17 15 3 1 0 2 75X25 27 24 5 3 1 3 50X50 36 32 7 4 2 5 50X100 74 66 16 10 5 12 100X100 150 134 33 22 11 25 75X150 169 151 38 25 13 28 100X200 301 269 68 45 23 52 150X150 339 303 77 51 27 58 表5.线槽容纳线缆根数统计表 线槽规格 截面积 3 类4 对 5 类4 对 3 类25 对 3 类50 对 3 类100 对 5 类25 对 20×10 200 2 24X14 336 8 3 1 0 0 0 39×18 702 8 50×25 1250 17 15 3 1 0 2 60×22 1320 16 60×30 1800 22 80×40 3200 40 80×50 4000 50 100×60 6000 80 100×100 10000 130 120×60 7200 94 预埋线槽和暗管敷设缆线应符合下列规定： 敷设暗管宜采用钢管或阻燃硬质 PVC 管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为 50%~60%，弯管道应为 40%~50%。暗管布放 4 对对绞电缆或 4 芯以下光缆时，管道的截面利用率应为 25%~30%。 预埋线槽宜采用金属线槽，线槽的截面利用率不应超过 50%。 网线的计算公式 1.确定电缆长度 确定媒介布线方法和布线路由 确定每个电信接线间所要服务的区域 确定距服务接线间最近的 to 位置的最短电缆走线a 确定距服务接线间最远的 to 位置的最长电缆走线b 按照可能采用的电缆路径测量每个走线距离： 计算平均...
