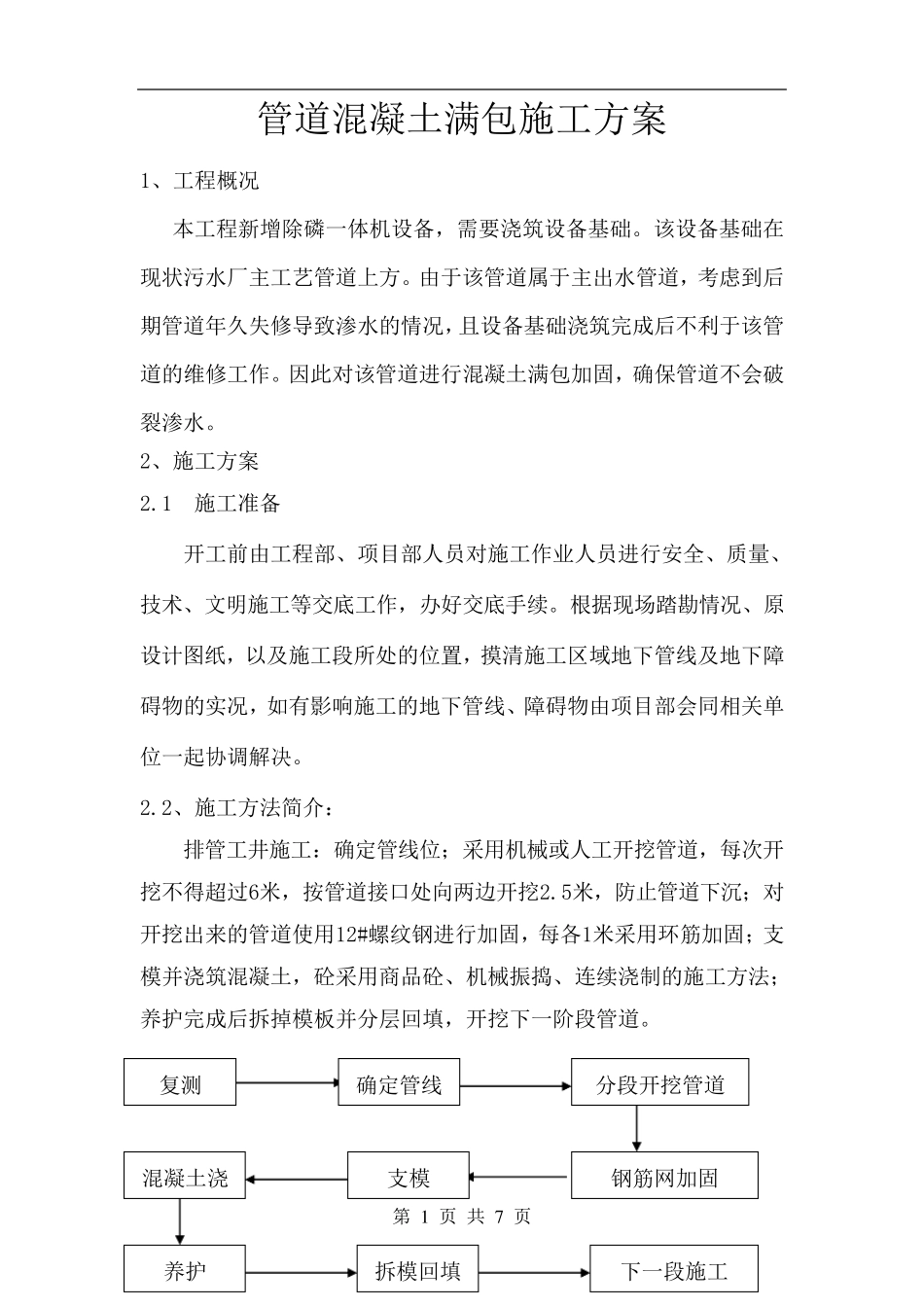

第 1 页 共 7 页 管道混凝土满包施工方案 1、工程概况 本工程新增除磷一体机设备，需要浇筑设备基础。该设备基础在现状污水厂主工艺管道上方。由于该管道属于主出水管道，考虑到后期管道年久失修导致渗水的情况，且设备基础浇筑完成后不利于该管道的维修工作。因此对该管道进行混凝土满包加固，确保管道不会破裂渗水。 2、施工方案 2.1 施工准备 开工前由工程部、项目部人员对施工作业人员进行安全、质量、技术、文明施工等交底工作，办好交底手续。根据现场踏勘情况、原设计图纸，以及施工段所处的位置，摸清施工区域地下管线及地下障碍物的实况，如有影响施工的地下管线、障碍物由项目部会同相关单位一起协调解决。 2.2、施工方法简介： 排管工井施工：确定管线位；采用机械或人工开挖管道，每 次 开挖不得 超 过 6米 ，按 管道接 口 处向 两 边 开挖2.5米 ，防 止 管道下沉 ；对开挖出来 的管道使 用12#螺 纹 钢 进行加固，每 各 1米 采用环 筋 加固；支模 并 浇筑混凝土，砼 采用商 品 砼 、机械振 捣 、连 续浇制 的施工方法；养 护 完成后拆 掉 模 板 并 分 层 回 填 ，开挖下一阶 段管道。 确定管线 分 段开挖管道 钢 筋 网 加固 支 模 混凝土浇养 护 拆 模 回 填 下一段施工 复 测 第 2 页 共 7 页 施工程序流程图 （1）管道开挖 首先根据竣工图纸，测量人员进行实地放样，并标出大致管道位置，然后挖掘机进场按放样线进行开挖，开挖时的土方除预留回填土方暂时存放，其余均外运。沟槽开挖较深时，可根据土质、地下水位等情况，决定是否需要支护加固，同时沟槽内视情况确实是否要挖集水坑，保持沟槽内干燥； （2）管道钢筋加固 对开挖出来的管道，进行钢筋网加固，采用 12# 螺纹钢。每格 1米管道环筋加固，固定方式如下：（你那边画一下吧） 第 3 页 共 7 页 （3）混凝土浇筑 钢筋绑扎合格后，应及时支模浇筑砼，减少管道下沉的可能。浇筑前排管冲洗干净；先行填捣密实；砼浇筑时，应两侧同时进行，防止将管子挤偏；分层排管、砼包管；采用 C25 素砼包管。混凝土终凝前不得泡水，应进行养护，混凝土工程做法如下： （4）管道回填 砼包封养护好后，应及时回填，每层高不应超过 20cm，必须使用 6%灰土回填处理。 （5）下一段施工 该段施工完成并回填后，按原工序进入下一段开挖施工，每端管 第 4 页 共 7 页 道加固...
