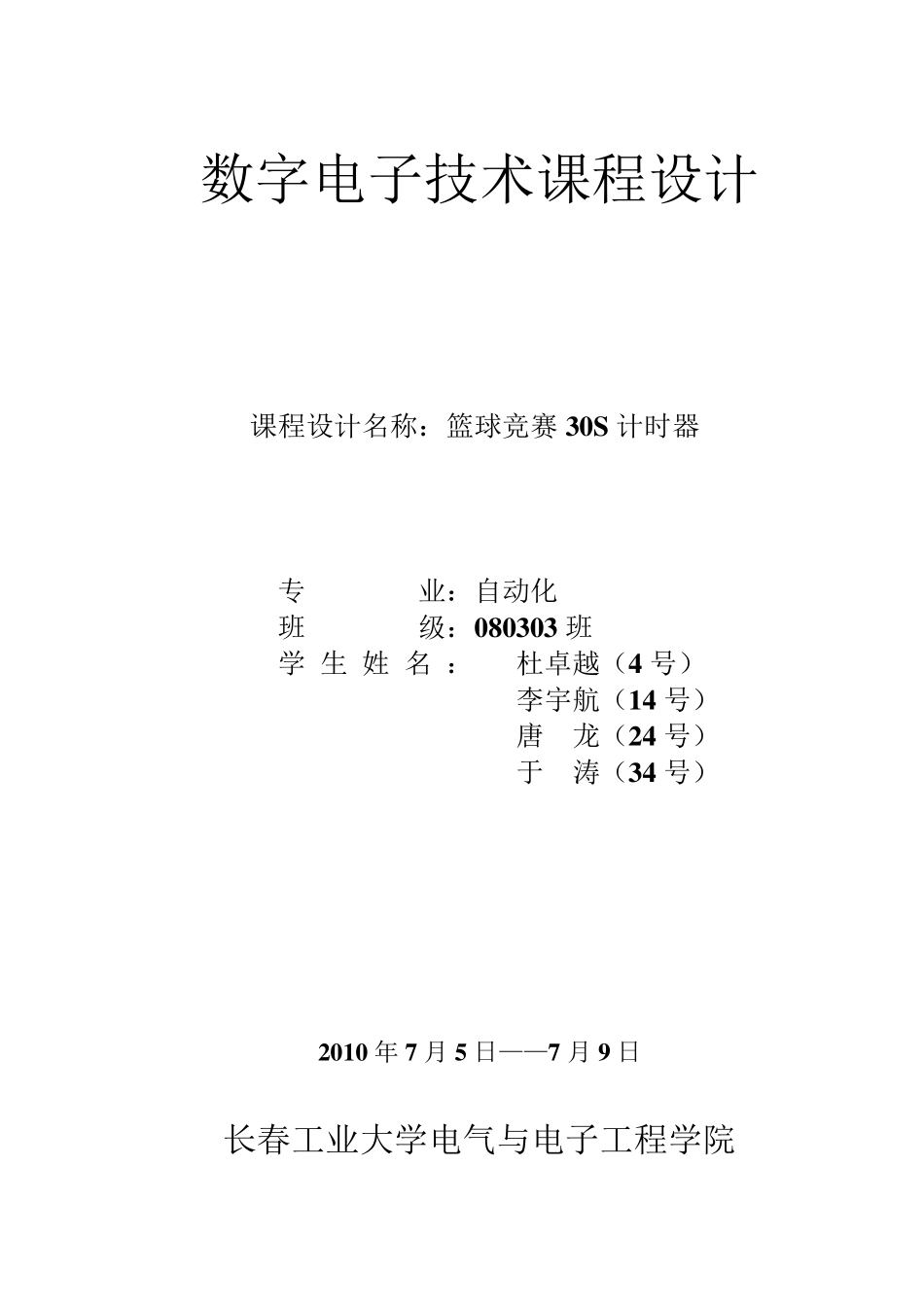

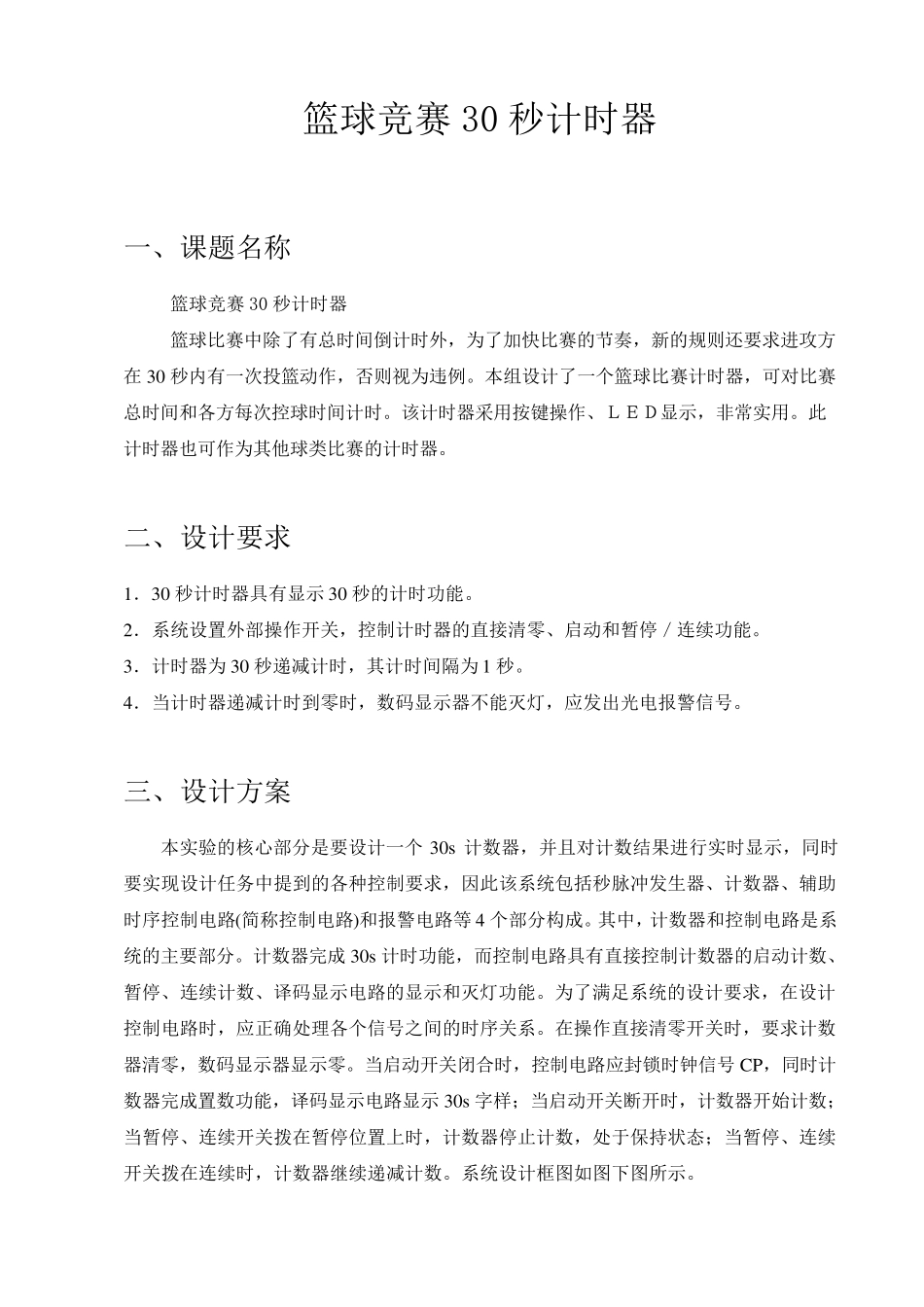

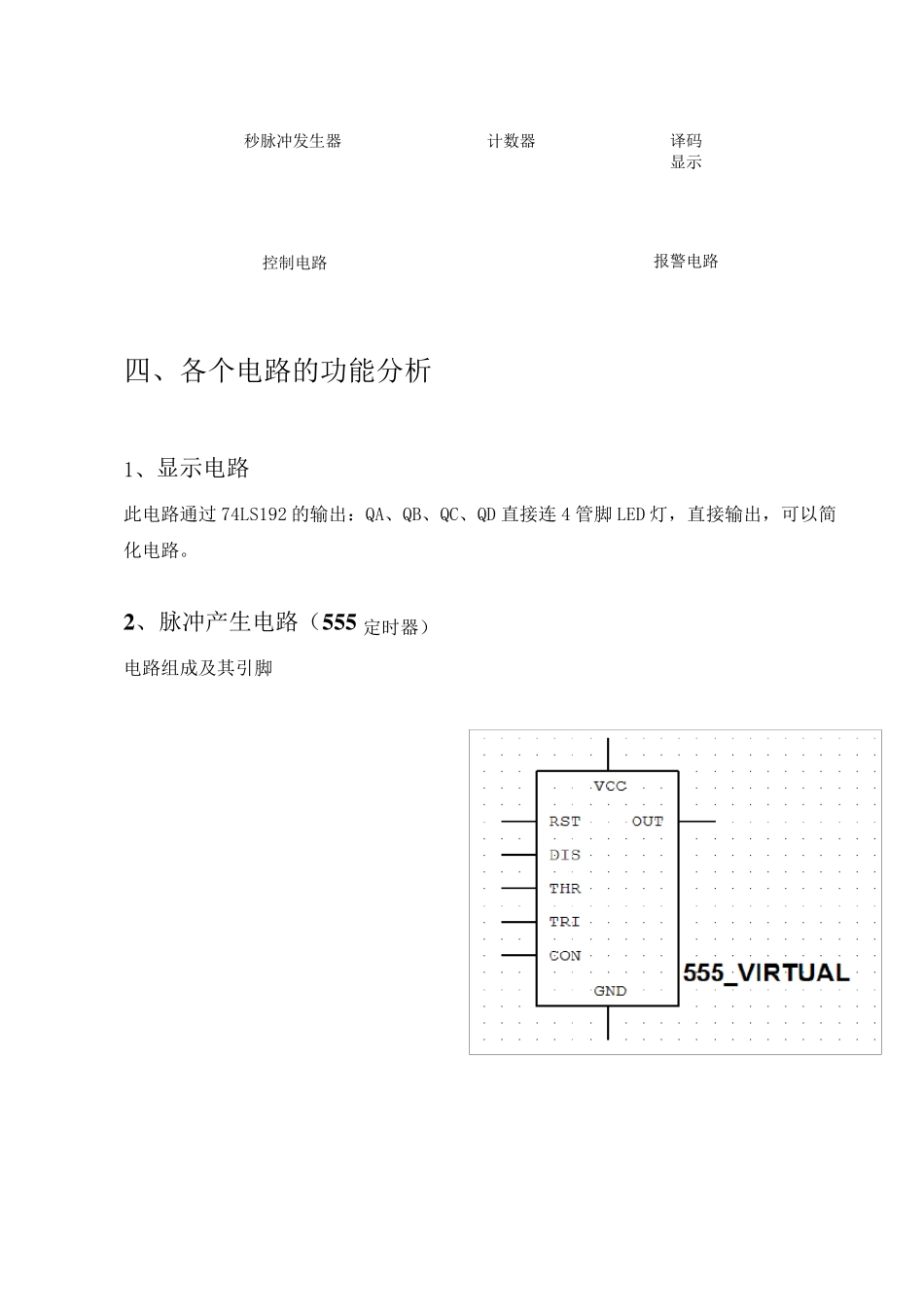

数字电子技术课程设计 课程设计名称：篮球竞赛30S 计时器 专 业：自动化 班 级：080303 班 学 生 姓 名 ： 杜卓越（4 号） 李宇航（14 号） 唐 龙（24 号） 于 涛（34 号） * * * * *** 2010 年7 月5 日——7 月9 日 长春工业大学电气与电子工程学院 篮球竞赛30 秒计时器 一、课题名称 篮球竞赛30 秒计时器 篮球比赛中除了有总时间倒计时外，为了加快比赛的节奏，新的规则还要求进攻方在 30 秒内有一次投篮动作，否则视为违例。本组设计了一个篮球比赛计时器，可对比赛总时间和各方每次控球时间计时。该计时器采用按键操作、ＬＥＤ显示，非常实用。此计时器也可作为其他球类比赛的计时器。 二、设计要求 1．30 秒计时器具有显示 30 秒的计时功能。 2．系统设置外部操作开关，控制计时器的直接清零、启动和暂停／连续功能。 3．计时器为 30 秒递减计时，其计时间隔为 1 秒。 4．当计时器递减计时到零时，数码显示器不能灭灯，应发出光电报警信号。 三、设计方案 本实验的核心部分是要设计一个 30s 计数器，并且对计数结果进行实时显示，同时要实现设计任务中提到的各种控制要求，因此该系统包括秒脉冲发生器、计数器、辅助时序控制电路(简称控制电路)和报警电路等4 个部分构成。其中，计数器和控制电路是系统的主要部分。计数器完成30s计时功能，而控制电路具有直接控制计数器的启动计数、暂停、连续计数、译码显示电路的显示和灭灯功能。为了满足系统的设计要求，在设计控制电路时，应正确处 理 各个信号之 间的时序关系。在操作直接清零开关时，要求计数器清零，数码显示器显示零。当启动开关闭 合 时，控制电路应封 锁 时钟 信号 CP，同时计数器完成置数功能，译码显示电路显示 30s字 样 ； 当启动开关断 开时，计数器开始 计数；当暂停、连续开关拨 在暂停位 置上 时，计数器停止 计数，处 于 保 持 状 态 ； 当暂停、连续开关拨 在连续时，计数器继 续递减计数。系统设计框 图 如 图 下 图 所 示。 四、各个电路的功能分析 1、显示电路 此电路通过 74LS192 的输出：QA、QB、QC、QD 直接连 4 管脚 LED 灯，直接输出，可以简化电路。 2 、脉冲产生电路（5 5 5 定时器） 电路组成及其引脚 秒脉冲发生器 计数器 译码显示 控制电路 报警电路 NE555 为8 脚时基集成电路，各脚主要功能（集成块图在上面） 1 地GND 2 触发...
