外管廊钢结构施工方案VIP免费

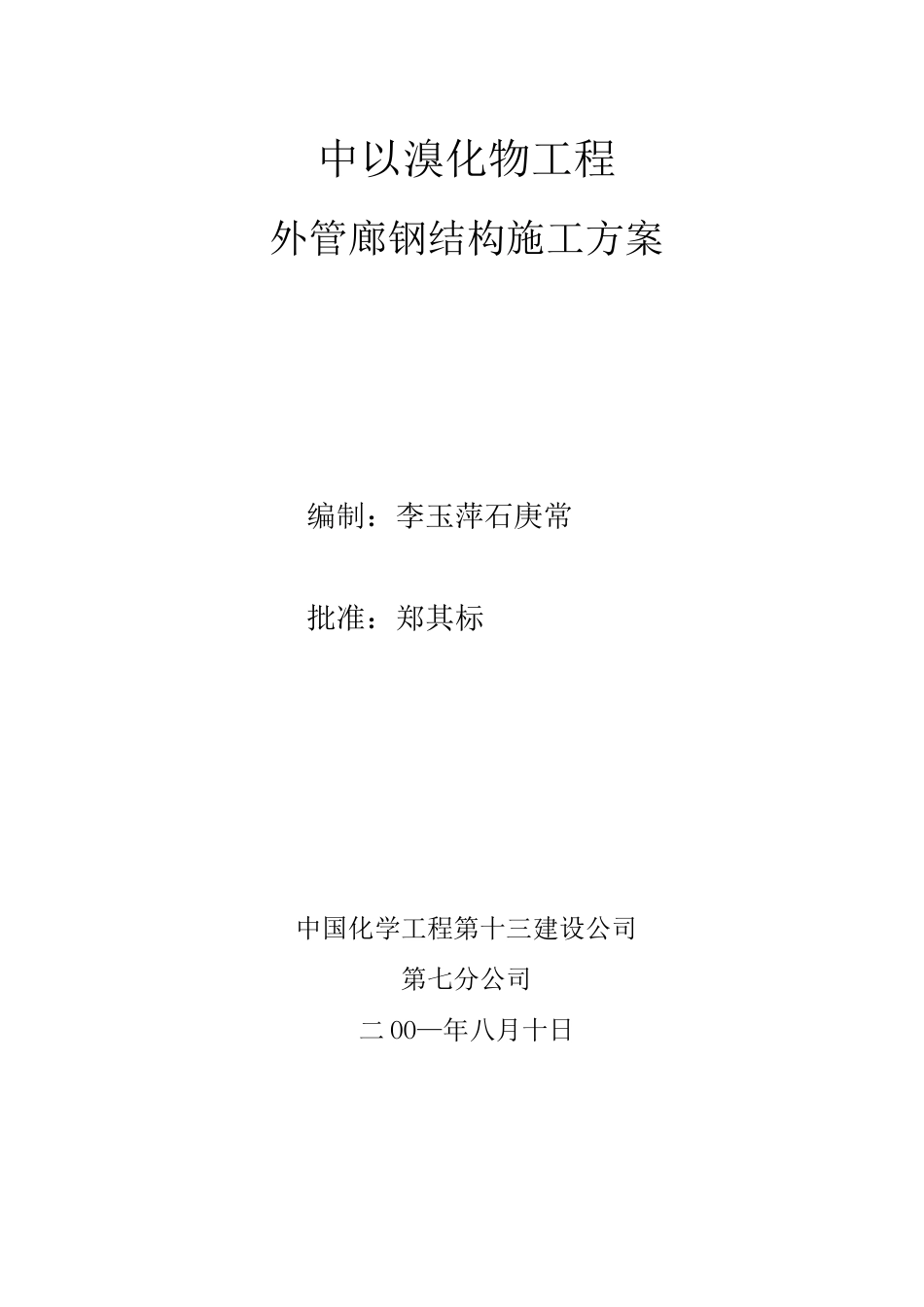

外管廊钢结构施工方案_第1页
1/7

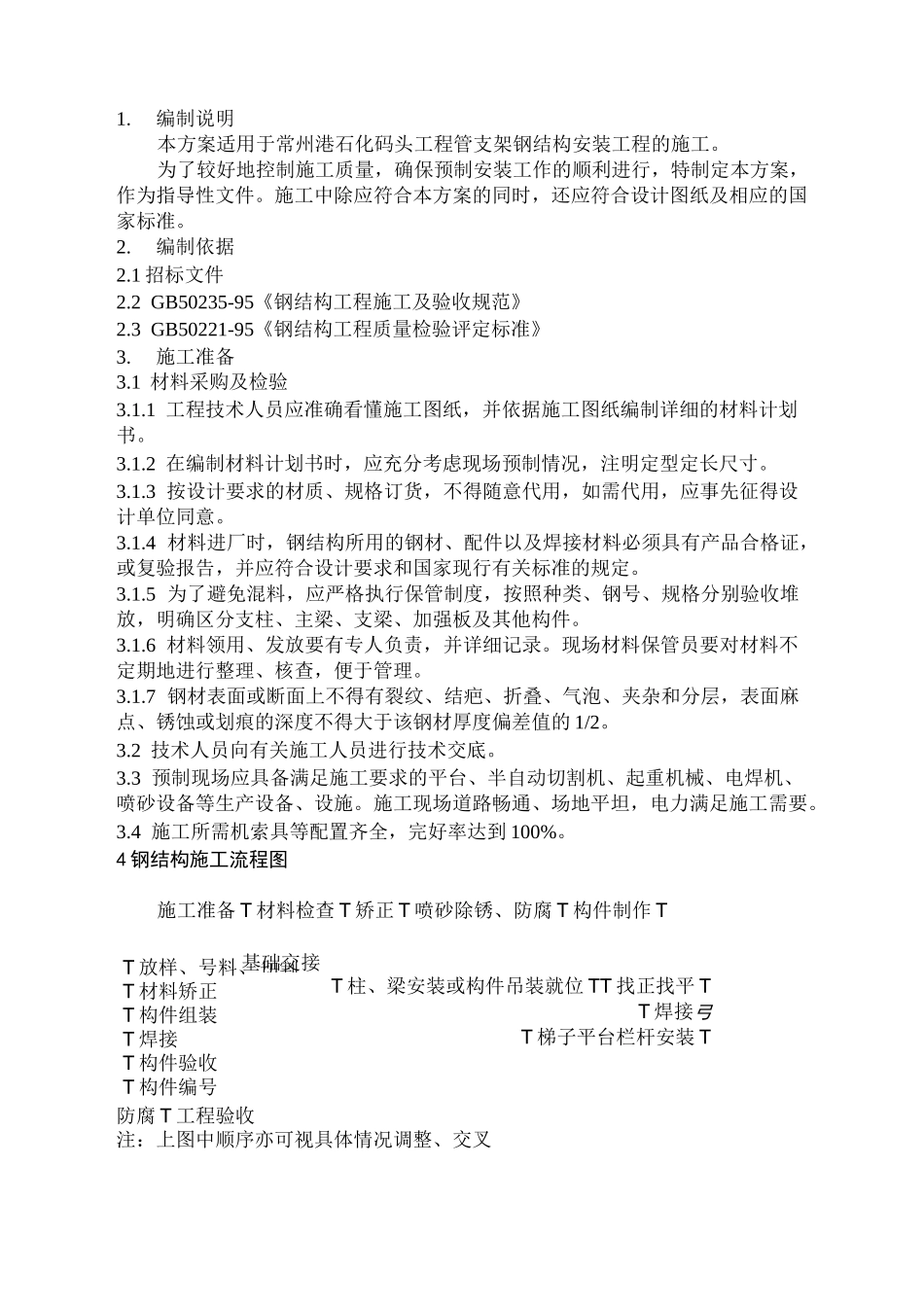

外管廊钢结构施工方案_第2页
2/7

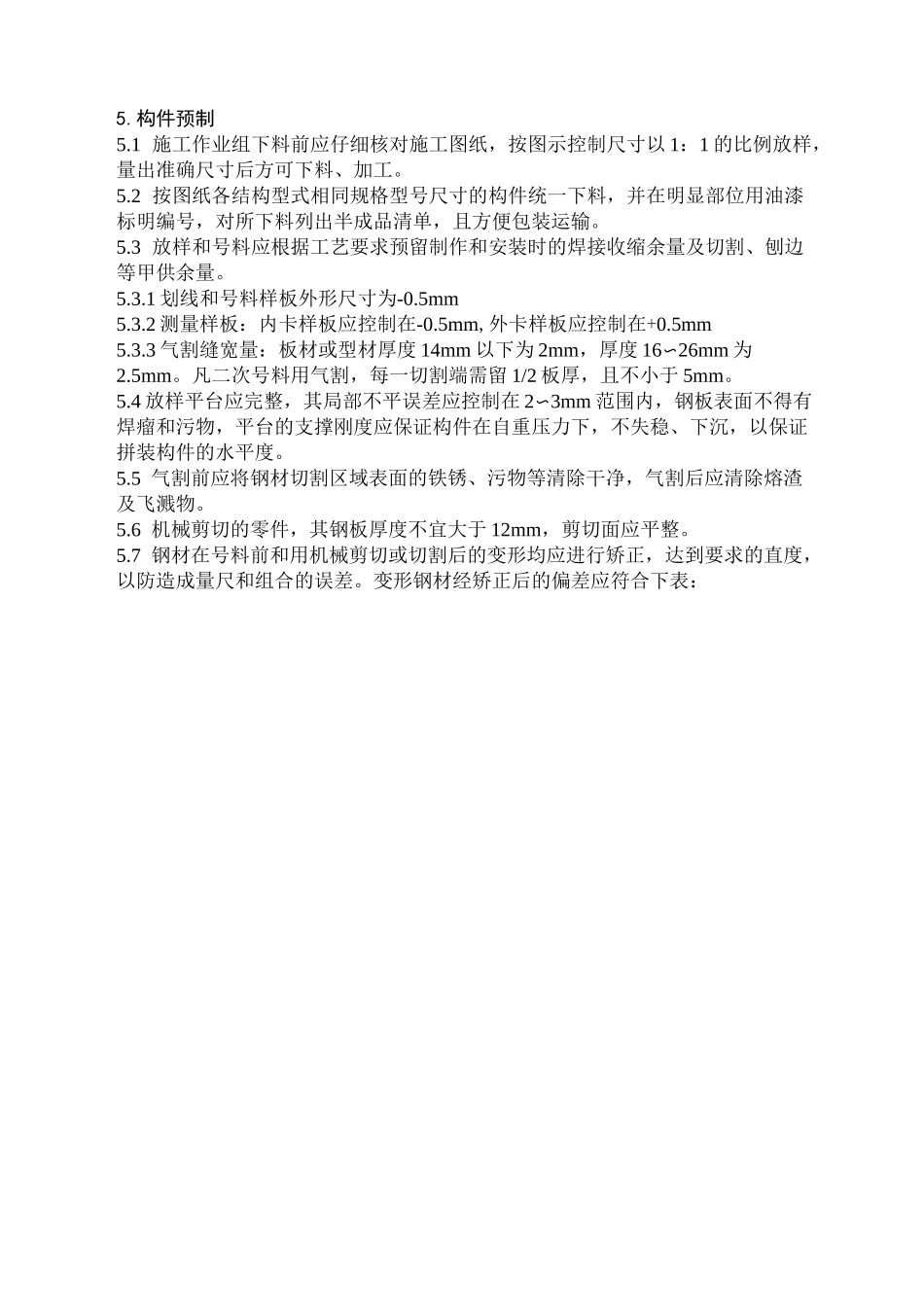

外管廊钢结构施工方案_第3页
3/7
中以溴化物工程外管廊钢结构施工方案编制:李玉萍石庚常批准:郑其标中国化学工程第十三建设公司第七分公司二 OO—年八月十日T 放样、号料、T 材料矫正T 构件组装T 焊接T 构件验收T 构件编号切割1.编制说明本方案适用于常州港石化码头工程管支架钢结构安装工程的施工。为了较好地控制施工质量,确保预制安装工作的顺利进行,特制定本方案,作为指导性文件。施工中除应符合本方案的同时,还应符合设计图纸及相应的国家标准。2.编制依据2.1 招标文件2.2 GB50235-95《钢结构工程施工及验收规范》2.3 GB50221-95《钢结构工程质量检验评定标准》3.施工准备3.1 材料采购及检验3.1.1 工程技术人员应准确看懂施工图纸,并依据施工图纸编制详细的材料计划书。3.1.2 在编制材料计划书时,应充分考虑现场预制情况,注明定型定长尺寸。3.1.3 按设计要求的材质、规格订货,不得随意代用,如需代用,应事先征得设计单位同意。3.1.4 材料进厂时,钢结构所用的钢材、配件以及焊接材料必须具有产品合格证,或复验报告,并应符合设计要求和国家现行有关标准的规定。3.1.5 为了避免混料,应严格执行保管制度,按照种类、钢号、规格分别验收堆放,明确区分支柱、主梁、支梁、加强板及其他构件。3.1.6 材料领用、发放要有专人负责,并详细记录。现场材料保管员要对材料不定期地进行整理、核查,便于管理。3.1.7 钢材表面或断面上不得有裂纹、结疤、折叠、气泡、夹杂和分层,表面麻点、锈蚀或划痕的深度不得大于该钢材厚度偏差值的 1/2。3.2 技术人员向有关施工人员进行技术交底。3.3 预制现场应具备满足施工要求的平台、半自动切割机、起重机械、电焊机、喷砂设备等生产设备、设施。施工现场道路畅通、场地平坦,电力满足施工需要。3.4 施工所需机索具等配置齐全,完好率达到 100%。4 钢结构施工流程图施工准备 T 材料检查 T 矫正 T 喷砂除锈、防腐 T 构件制作 T基础交接T 柱、梁安装或构件吊装就位 TT 找正找平 TT 焊接弓T 梯子平台栏杆安装 T防腐 T 工程验收注:上图中顺序亦可视具体情况调整、交叉5.构件预制5.1 施工作业组下料前应仔细核对施工图纸,按图示控制尺寸以 1:1 的比例放样,量出准确尺寸后方可下料、加工。5.2 按图纸各结构型式相同规格型号尺寸的构件统一下料,并在明显部位用油漆标明编号,对所下料列出半成品清单,且方便包装运输。5.3 放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切...
