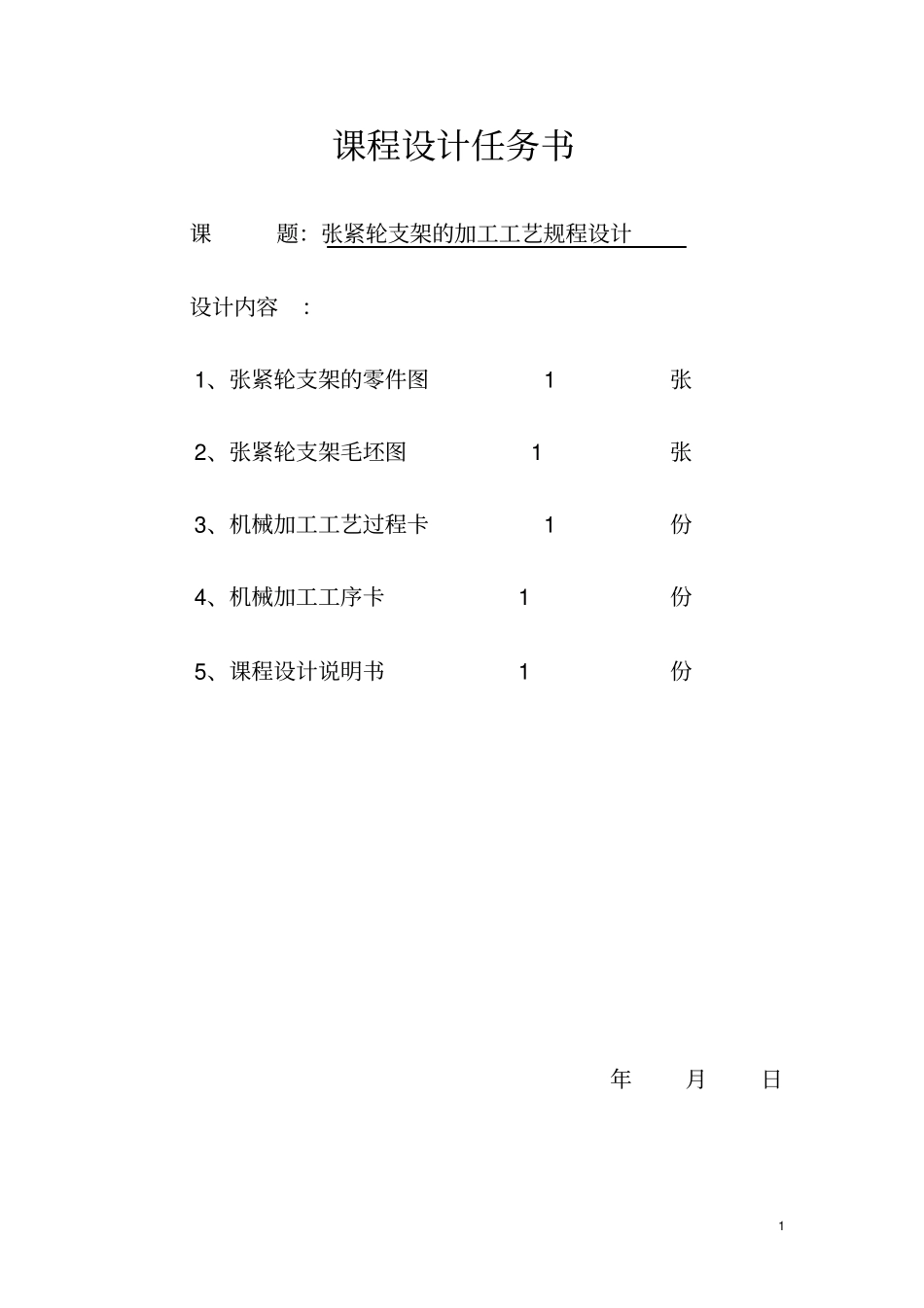

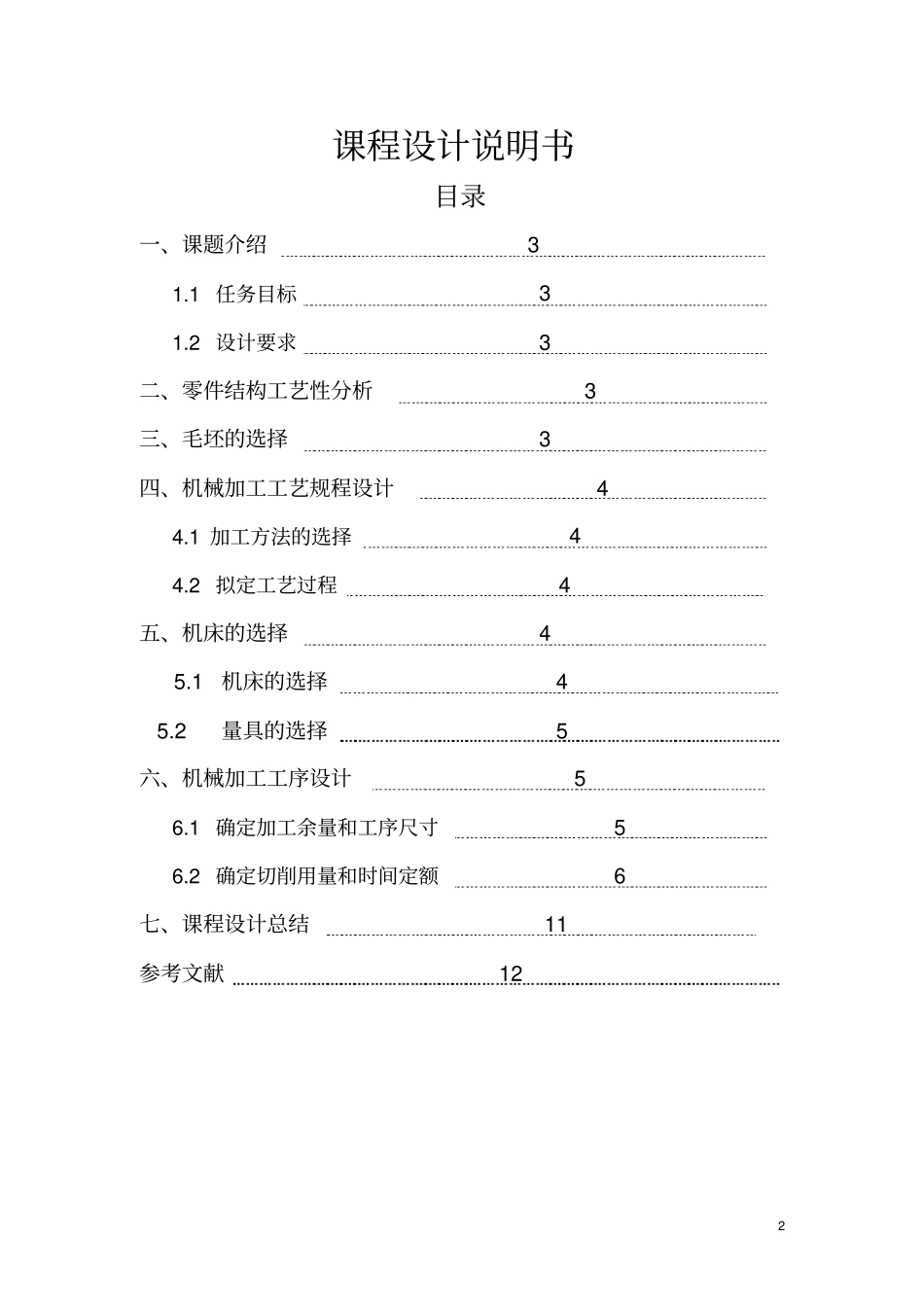

. . 机械制造工艺课程设计报告说明书课题：张紧轮支架班级：姓名：指导教师：1 课程设计任务书课题：张紧轮支架的加工工艺规程设计设计内容：1、张紧轮支架的零件图 1 张2、张紧轮支架毛坯图 1 张3、机械加工工艺过程卡 1 份4、机械加工工序卡 1 份5、课程设计说明书 1 份年月日2 课程设计说明书目录一、课题介绍 3 1.1 任务目标 31.2 设计要求 3二、零件结构工艺性分析 3 三、毛坯的选择 3 四、机械加工工艺规程设计 4 4.1 加工方法的选择 44.2 拟定工艺过程 4五、机床的选择 4 5.1 机床的选择 4 5.2 量具的选择 5 六、机械加工工序设计 5 6.1 确定加工余量和工序尺寸 56.2 确定切削用量和时间定额 6七、课程设计总结 11 参考文献 12 3 一、课题介绍1.1 任务目标零件材料： HT200 技术要求：1、未注铸造圆角R5-R10 2、调质 HBS1187-220 零件数据：（见零件图）1.2 设计要求要求编制一个张紧轮支架零件的机械加工工艺过程，并编写设计说明书。 具体内容如下：1、 分析零件加工性，选择毛胚的制造方法，指定毛胚的技术要求。2、 拟定张紧轮支架的机械加工工艺过程，填写工艺卡。3、 确定各工序所用的加工设备。4、 计算加工余量，时间定额，填写工序卡。5、 提交设计说明书 。二、零件结构工艺性分析该张紧轮支架属于支撑零件， 结构较简单。 其加工精度， 粗糙度已给出其上下两端面精度要求较高，其他表面直接采用铸造就能满足其表面粗糙度要求。三、毛坯的选择该撑头螺杆形状不复杂，尺寸较小，不属于精密零件或制造要求高的零件。因此由表 2-6 （《机械制造技术基础课程设计》）采用HT200即可。毛胚可直接通过铸造得出。4 四、机械加工工艺规程设计4.1 加工方法的选择该零件需要加工的部分主要为：上下两端面，精度要求较高为Ra6.3。按《现代制造工艺基础》表1-4 可知对应的经济加工精度部分取为IT8 ，查表 1-4 知需粗车、半精车。1. 两中间端面表面粗糙度要求为Ra12.5。查表 1-4. 公差取 IT10，需粗铣，半精铣。2. 右端面的调紧孔已经直接在毛胚中铸造出来，表面粗糙度要求为Ra25。查表 1-3 去公差 IT10，需钻床扩孔即可。3. 两固定孔没有表面粗糙度要求，所以直接钻孔就可以。4. 右端面修整。4.2 拟定工艺路线工序一：铸造毛胚、调制处理达到HBS1187-220。工序二：去毛刺；工序三：上端面粗车、半精车；工序四：下端面粗车、半精车；工序五：中间横断面...
