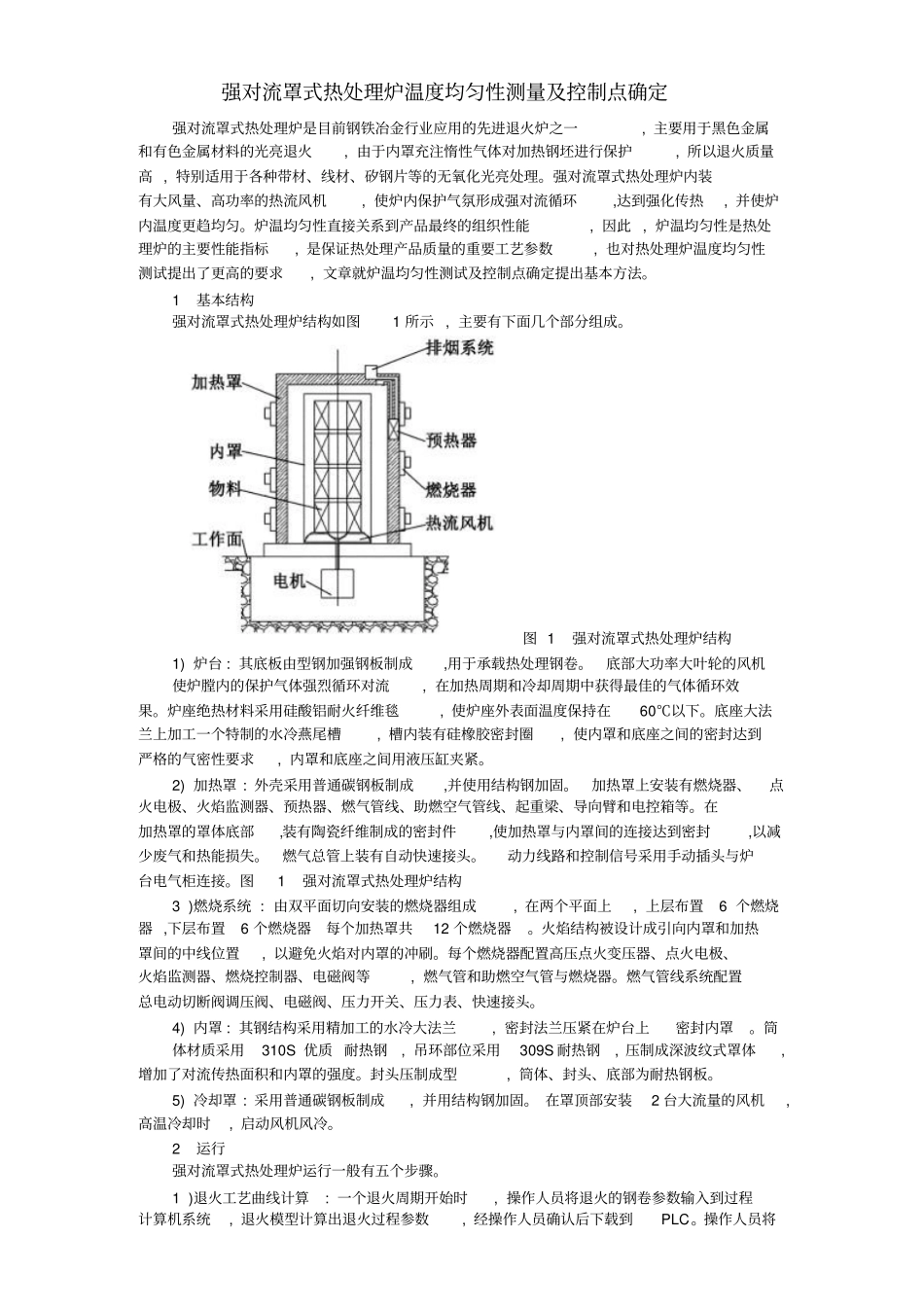

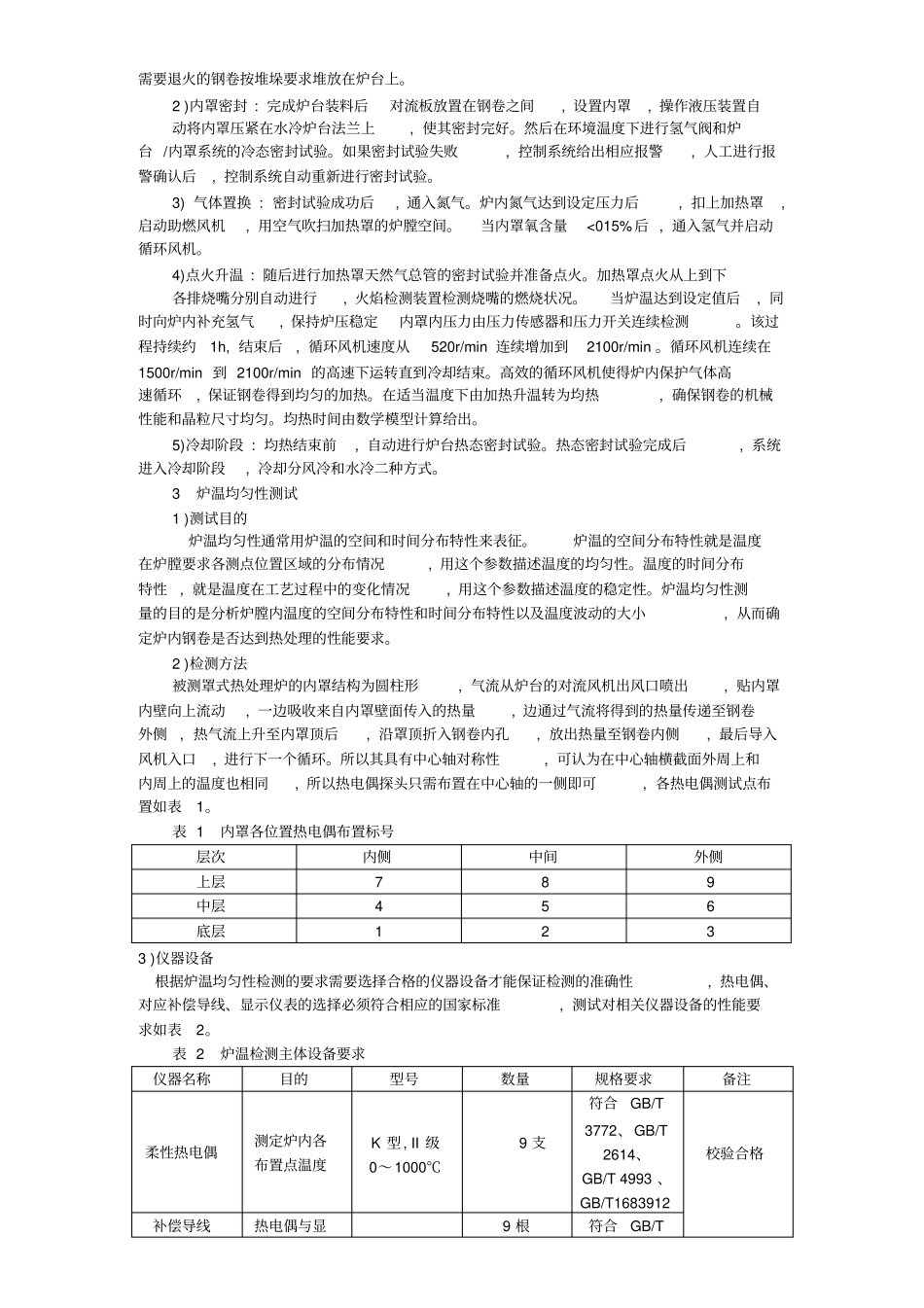

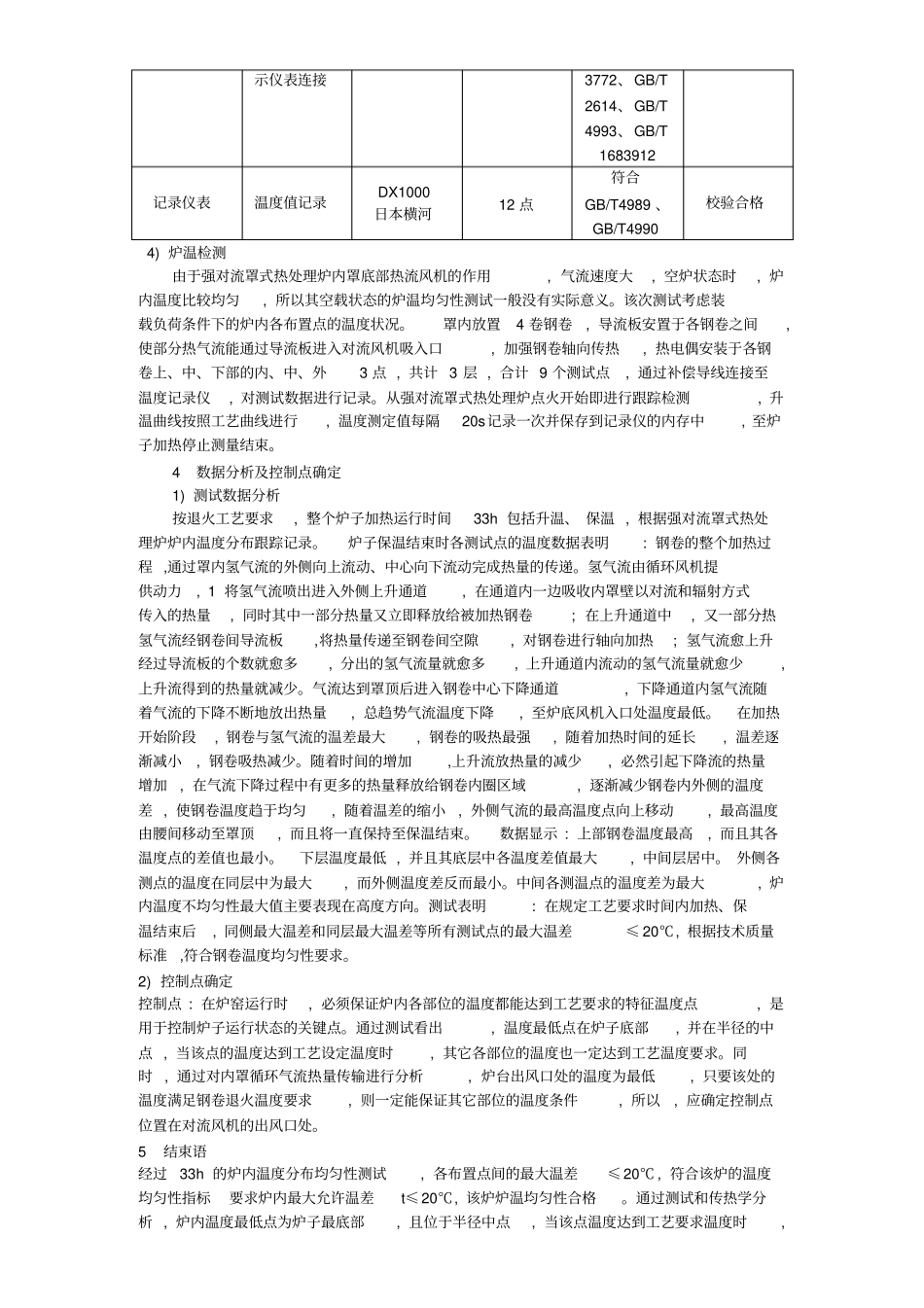

强对流罩式热处理炉温度均匀性测量及控制点确定强对流罩式热处理炉是目前钢铁冶金行业应用的先进退火炉之一, 主要用于黑色金属和有色金属材料的光亮退火, 由于内罩充注惰性气体对加热钢坯进行保护, 所以退火质量高 , 特别适用于各种带材、线材、矽钢片等的无氧化光亮处理。强对流罩式热处理炉内装有大风量、高功率的热流风机, 使炉内保护气氛形成强对流循环,达到强化传热, 并使炉内温度更趋均匀。炉温均匀性直接关系到产品最终的组织性能, 因此 , 炉温均匀性是热处理炉的主要性能指标, 是保证热处理产品质量的重要工艺参数, 也对热处理炉温度均匀性测试提出了更高的要求, 文章就炉温均匀性测试及控制点确定提出基本方法。1基本结构强对流罩式热处理炉结构如图1 所示 , 主要有下面几个部分组成。图 1强对流罩式热处理炉结构1) 炉台 : 其底板由型钢加强钢板制成,用于承载热处理钢卷。底部大功率大叶轮的风机使炉膛内的保护气体强烈循环对流, 在加热周期和冷却周期中获得最佳的气体循环效果。炉座绝热材料采用硅酸铝耐火纤维毯, 使炉座外表面温度保持在60℃以下。底座大法兰上加工一个特制的水冷燕尾槽, 槽内装有硅橡胶密封圈, 使内罩和底座之间的密封达到严格的气密性要求, 内罩和底座之间用液压缸夹紧。2) 加热罩 : 外壳采用普通碳钢板制成,并使用结构钢加固。加热罩上安装有燃烧器、点火电极、火焰监测器、预热器、燃气管线、助燃空气管线、起重梁、导向臂和电控箱等。在加热罩的罩体底部,装有陶瓷纤维制成的密封件,使加热罩与内罩间的连接达到密封,以减少废气和热能损失。燃气总管上装有自动快速接头。动力线路和控制信号采用手动插头与炉台电气柜连接。图1强对流罩式热处理炉结构3 )燃烧系统 : 由双平面切向安装的燃烧器组成, 在两个平面上, 上层布置6 个燃烧器 ,下层布置6 个燃烧器每个加热罩共12 个燃烧器。火焰结构被设计成引向内罩和加热罩间的中线位置, 以避免火焰对内罩的冲刷。每个燃烧器配置高压点火变压器、点火电极、火焰监测器、燃烧控制器、电磁阀等, 燃气管和助燃空气管与燃烧器。燃气管线系统配置总电动切断阀调压阀、电磁阀、压力开关、压力表、快速接头。4) 内罩 : 其钢结构采用精加工的水冷大法兰, 密封法兰压紧在炉台上密封内罩。筒体材质采用310S 优质 耐热钢, 吊环部位采用309S 耐热钢, 压制成深波纹式罩体, 增加了对流传热面积和内罩的强度。封头压制成型, 筒体、封头、...
