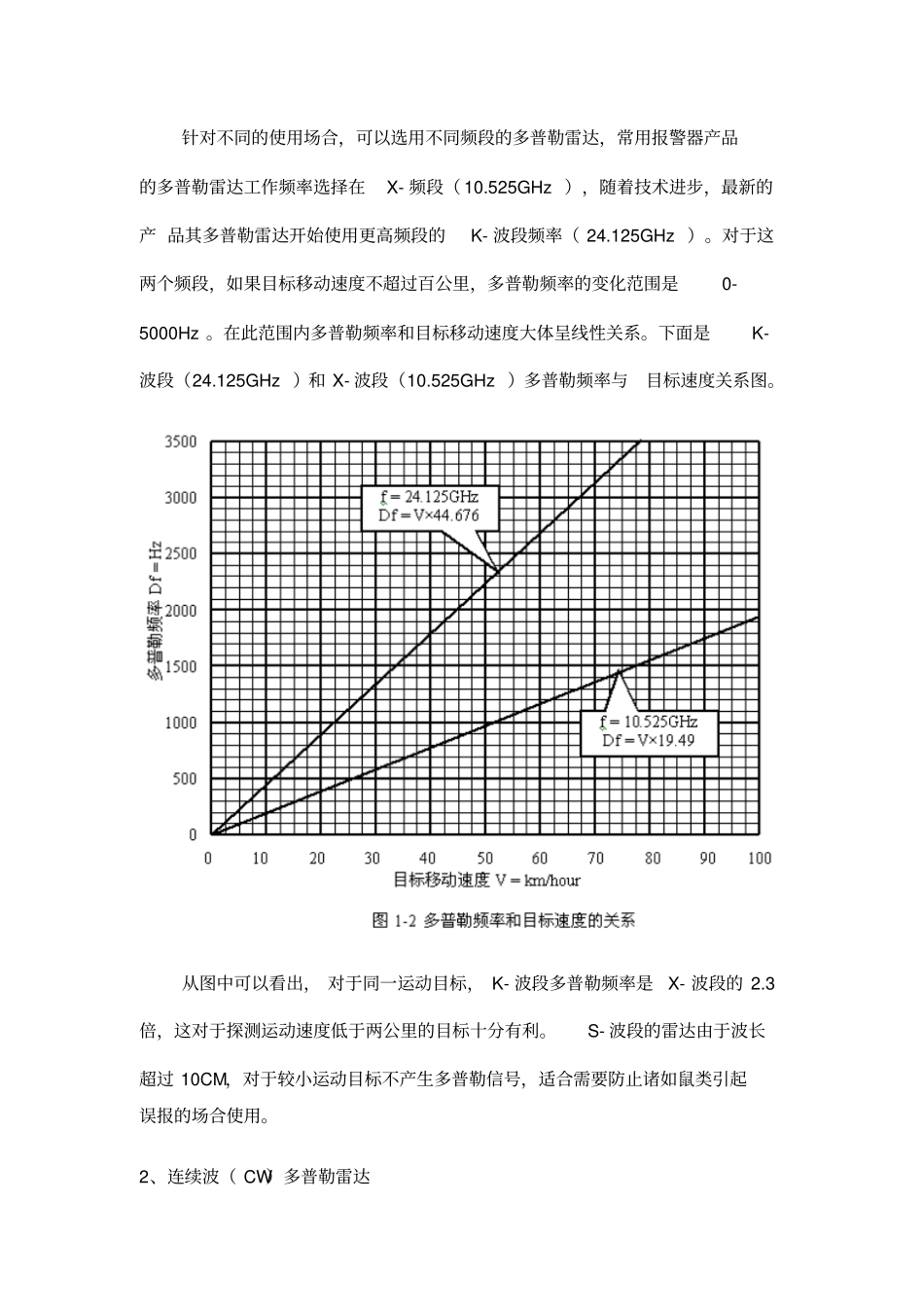

[ 原创文章 ] 移动目标的“微波探测技术”移动目标的微波探测技术常用的微波探测器是借助微波多普勒效应探测布防区域内是否存在移动目标。探测器内的主要微波组件为微波传感器，其工作频率多选择在微波的S- 波段，X- 波 段，K- 波段，常用微波传感器的技术构成分为平面微带型和波导谐振型。我们探讨微波传感的技术构成、频段选择对移动目标探测的影响，希望对探测器的选型和使用有一定的帮助。微波是指频率在 300MHz-300GHz范围内极高频电磁波， 其波长范围从 1m到 1mm。微波具有直线（视距）传播，不受其他电磁波干扰，频带宽，系统体积小等特点，首先在通信领域得到广泛应用。 微波技术另一最重要应用当属雷达，使用微波雷达对远距离飞行目标测速，测距，测方位早在第二次世界大战中就已成功应用。随着微波半导体技术的规模化应用，微波技术的物理实现不仅十分简单、廉价，而且体积甚小，各种物体探测装置中都可以放进火柴盒大小的微波传感器，成为目标探测装置中常见的组件。不同于红外探测器，这种微波组件对各种可以反射微波的物体都很敏感， 且不受环境温度的影响， 因此广泛用于工业、 交通及民用装置中，如车辆测速、液位测定、自动门、自动灯、自动盥洗、生产线物料探测、 倒车雷达等。 报警产品中微波探测器使用这种微波传感器组件，配合周边的电子器件，基于多普勒效应的应用就构成了移动目标微波探测器，即多普勒雷达。微波探测器所使用的多普勒雷达主要类型为连续波（ CW）多普勒雷达。1、多普勒效应1.1 、多普勒频移电磁波或声波频率因馈元本身或/ 和目标物相对运动所引起的频率改变称为多普勒频移，或称多普勒效应。站在月台听到进站火车汽笛声调变化的现象就是最好的多普勒效应体验。当火车迎你而来时，汽笛的频率会提高，声音变尖，反之亦然。由多普勒效应得知，固定安装的雷达发出的固定频率微波，遇到静止物体产生的反射波其频率并不改变，遇到运动物体产生的反射波将会发生多普勒频移，频率的改变类似相对速度的计算，图1-1 是多普勒频移的计算。图中： V = 汽车行驶速度 C = 微波行进速度， 300,000Km/S λ t = 发射波微波波长λ r = 反射波微波波长1.2 、多普勒信号和多普勒频率多普勒雷达在发射微波信号的同时接受反射波信号，并将两者相混差频产生一个新的低频信号， 称多普勒信号， 其频率称为多普勒频率， 是发射频率和反射频率之差。多普勒频率 = |发射频率 – 反射频率 |...
