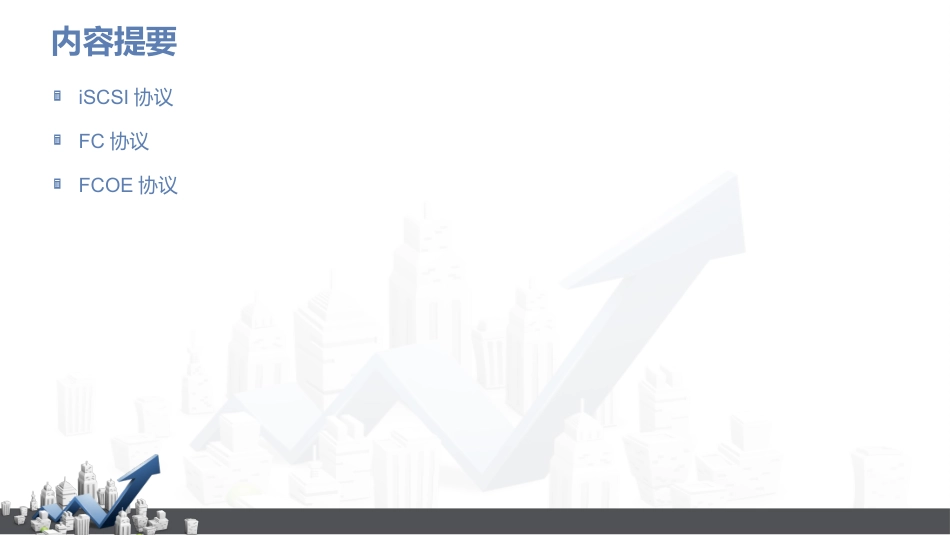

iSCSI协议、FC协议、FCOE协议内容提要iSCSI协议FC协议FCOE协议DAS存储的局限性扩展性差资源浪费管理分散异构化问题数据备份问题LANSCSI存储阵列设备服务器存储阵列设备SCSISAN的概念存储区域网络(StorageAreaNetworks,SAN):是一个用在服务器和存储资源之间的、专用的、高性能的网络体系。它为了实现大量原始数据的传输而进行了专门的优化。应用服务器存储系统网络FC-SANIP-SANFCSAN概念光纤通道协议(FibreChannel,FC)可以提高硬盘传输带宽,侧重于数据的快速、高效、可靠传输。FCSAN是指使用FC协议的SAN网络。作为SAN网络中第一个成功的千兆位串行传输技术,FC已成为最适合块I/O应用的体系结构。应用服务器存储系统FC网络FC协议栈光纤通道标准定义了一个通过网络移动数据的多层结构。它的协议被划分为5个层次:FC-1FC-0物理转化编码/解码FC-2结构协议FC-3FC-4高层协议FC-AL2FC-ALFC-PHFC-PH2FC-PH3GeneralequipmentFC-ATMATMFC-LE链路封装IP8/10编码铜缆和光缆SCSI-3命令集映射SCSI-3IPI-3命令集映射公共服务协议映射FC协议栈FC-0层描述物理接口,包括传送介质,发射机和接收机及其接口。FC-0层规定了各种介质和与之有关的能以各种速率运行的驱动器和接收机。FC-1层中定义了FC的底层传输协议,包括串行编码、解码和链路状态维护。它描述了8B/10B的编码规则,使控制字节与数据字节分离且可简化比特,字节和字同步,该编码还具有检测某些传送和接收误差的机制。在FC-1层中由几个专用字符组合在一起,并通过字符命令集来表示一定的特殊含义,如:帧边界、简单传输请求或通过周期性的交互维持链路传输状态。FC-2层是信令协议层,它规定了需要传送成块数据的规则和机制。在所有协议层中,FC-2层是最复杂的一层,它提供不同类型的服务,分组,排序,检错,传送数据的分段重组,以及协调不同容量的端口之间的通信需要的注册服务。FC-3层提供的一系列服务,是光纤通路节点的多个N端口所公用的。尽管这层没有明确定义,但是它所提供的功能适用于整个体系结构未来的扩展,例如多路复用和地址绑定功能。FC-4层提供了光纤通路到已存在的更上层协议的映射,这些协议包括IP、SCSI协议、HiPPI等。例如,串行SCSI必须将光纤通道设备映射为可被操作系统访问的逻辑设备。对于主机总线适配器,这种功能一般要由厂商提供的设备驱动器程序来实现。光纤通道帧格式(1/2)FC协议数据帧及数据包的发送和接收是在FC-2层实现的。每个光纤通道帧由多个4字节的传输字组成。一个光纤通道帧最多由537个传输字组成,最大传输2148字节的数据。Idles空闲SOF帧的开始Header头部Optionalheaders+PAYLOAD数据字段CRC校验EOF帧的结束Idles空闲0-528TWor0-2112bytes537TWor2148bytes6TW6TW6TW1TW1TW1TW光纤通道帧格式(2/2)FC与SCSI协议FC-1编码/解码FC-3通用服务FC-2结构协议FC-0物理变换FC-4SCSI命令映射集IPSAN概念IPSAN指基于IP协议传输的网络存储系统,其使用标准的TCP/IP协议,可在以太网上进行块数据的传输,无需配置专门的FC网络。应用服务器存储系统TCP/IP网络iSCSI协议栈iSCSI节点将SCSI指令(即,命令描述符块CDB)和数据封装成iSCSI包(即,协议数据单元PDU)后传送给TCP/IP层,再由TCP/IP协议将iSCSI包封装成IP协议数据,然后发送到以太网上进行传输。2-iSCSI层3-TCP层4-IP层1-SCSI用户数据传输帧结构以太网帧头IP包头TCP段头数据(iSCSI)FCS源端口目的端口序列号确认号校验和紧急指针选项和填充位移预留旗标窗口大小基本报头分段(BHS)附加报头分段(AHS)报头校验数据分段数据校验iSCSI传输示意图iSCSI架构是基于C/S模型进行数据传输的。iSCSI节点iSCSI节点IP网络iSCSITargetiSCSITarget网络接口IP地址网络接口IP地址网络接口IP地址网络接口IP地址iSCSIInitiatoriSCSI具体的传输过程发起端(Initiator)SCSI层负责生成CDB(命令描述符块),将CDB传给iSCSI,iSCSI层负责生成iSCSIPDU(协议数据单元),并通过IP网络将PDU发给Target。目标器(Target)iSCSI层收到PDU,将CDB传给SCSI层,SCSI层负责解释CDB的意义,必要时发送响应。iSCSIInitiatorT...
