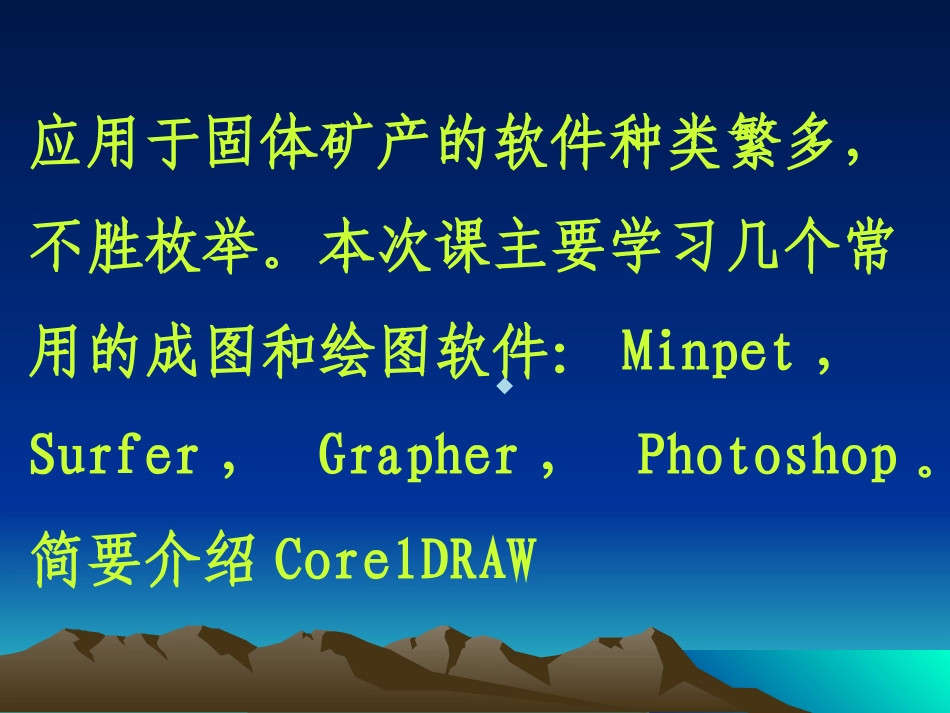

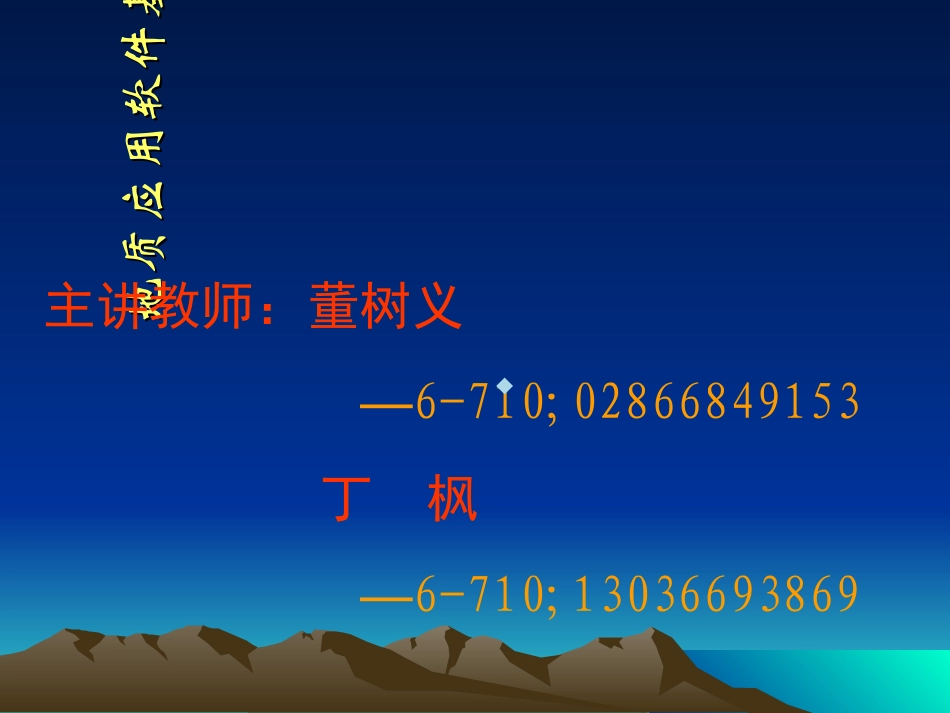

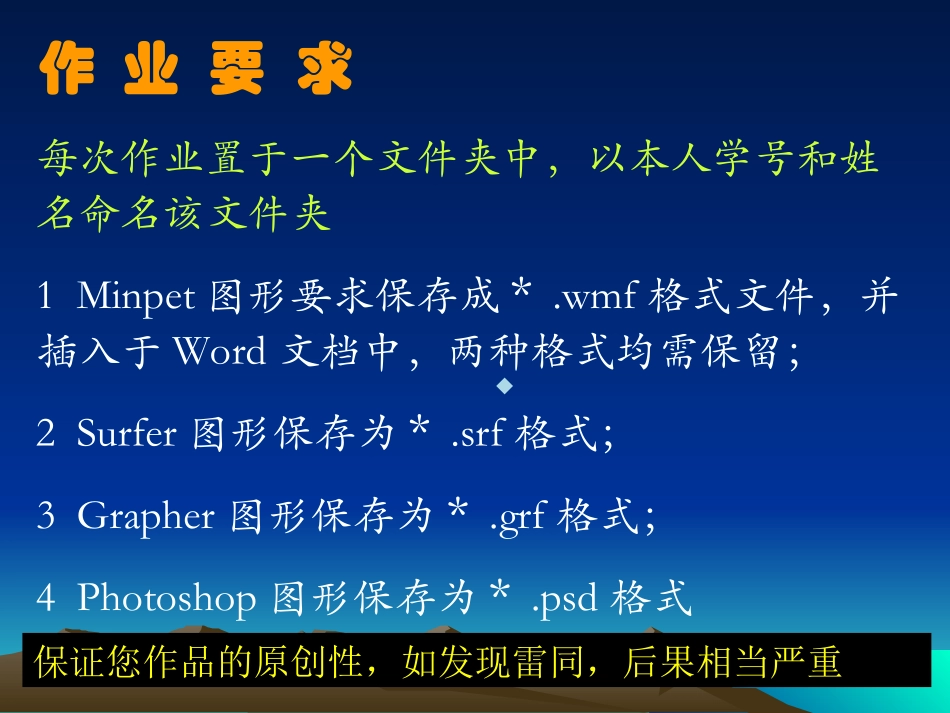

地质应用软件基础地质应用软件基础主讲教师：董树义—6-710;02866849153丁枫—6-710;13036693869.应用于固体矿产的软件种类繁多，不胜枚举。本次课主要学习几个常用的成图和绘图软件：Minpet，Surfer，Grapher，Photoshop。简要介绍CorelDRAW.作业要求每次作业置于一个文件夹中，以本人学号和姓名命名该文件夹1Minpet图形要求保存成＊.wmf格式文件，并插入于Word文档中，两种格式均需保留；2Surfer图形保存为＊.srf格式；3Grapher图形保存为＊.grf格式；4Photoshop图形保存为＊.psd格式保证您作品的原创性，如发现雷同，后果相当严重.第三讲Minpet图形处理软件简介Minpet（MineralogicalandPetrologicaldataprocessingsystem）是矿物、岩石分析数据的处理软件处理地质、地球化学数据的专用数据处理软件.控制面板.矿物学岩石学数据处理系统作者快捷按钮.Minpet控制面板打开操作输入编辑选择数据符号选择符号设置统计计算二元图三角图稀土配分图蛛网图判别图数据统计直方图范围图重新运算数据分类异常饼形图帮助元素周期表.本次实习主要掌握★建立新文件★输入／编辑数据★保存数据文件.会做：※二元图※三角图※REE图※蛛网图※判别图.学会：§保存图像§导出图像§在WORD中编辑图像.一、建立新文件1.单击Handling（操作）按钮2.在弹出的界面中选择CreateANewMinpetFile3.拖动滚动条，选择WHOLE.LIS文件，确定4.按OK键，在弹出的对话框中为文件命名，选择要保存的盘符和文件夹，确定1234.二、输入/编辑数据1.单击Enter／Edit键，弹出对话框，在Sample中输入编号，回车；在Symbol中选择相应的符号，回车；在相应的项目下输入数据，按OK即可.2.依次输入数据，该软件共可输入24组数据3.对已经输入的数据还可进行修改.三、二元图绘制.二元图（Binary）绘制步骤：1.打开程序2.进入Minpet主界面3.单击Open按钮，打开想要的文件.步骤：4.单击Binary按钮，弹出对话框二元图（Binary）绘制.5.将需要的变量拖入相应的位置6.单击Plot按钮，成图SiO2P2O5SiO2P2O5.再按照需要进行编辑.四、三角图绘制四、三角图绘制.步骤1～3与做二元图相同步骤4：单击Ternary按钮，弹出对话框三角图（Ternary）绘制.步骤5：将需要的变量拖入相应的位置步骤6：单击Plot按钮，成图SiO2Al2O3SiO2Al2O3CaOCaOPlot.再按照需要进行编辑.五、REE图绘制即稀土元素（RareElementofEarth）配分曲线图.步骤：1～3同前；步骤4：单击REE按钮，弹出对话框；步骤5：选择合适的标准化值和元素顺序步骤6：单击Plot按钮，成图标准化值元素排列顺序Plot.再按照需要进行编辑.※需要说明的问题.REE数据必须进行标准化后才能使用，常用的标准化参数有：C1ChondriteChondriteHaskinetal.Nakamura1977PrimitiveMantalUperCrustLowerCrustContinentalCrustOceanicCrustN-typeMORBE-typeMORBOceanIslandBasaltShalecompositeNAShaleEuropeanPostArchaeanSed.SeawaterRiverwater.REE分析含量／标准化数据＝作图的值.六、Spider图(蜘蛛图)即微量元素配分曲线图.步骤：1～3同前步骤4：单击Spider按钮，弹出对话框；步骤5：选择合适的标准化值和元素顺序步骤6：单击Plot按钮，成图标准化值元素排列顺序Plot.再按照需要进行编辑.※需要说明的问题.TraceElement数据必须进行标准化后才能使用，常用的标准化参数有：C1ChondriteChondriteHaskinetal.Nakamura1977PrimitiveMantalUperCrustLowerCrustContinentalCrustOceanicCrustN-typeMORBE-typeMORBOceanIslandBasaltShalecompositeNAShaleEuropeanPostArchaeanSed.SeawaterRiverwater.微量元素分析含量／标准化数据＝作图的值.七、discriminationdiagrams图(判别图).步骤：1～3同前步骤4：单击Discrim按钮，弹出对话框；步骤5：选择合适的图形类型下的不同图解步骤6：单击Plot按钮，成图Discrim玄武岩花岗岩超基性岩岩石分类Meschede图解Plot.MgO－Al2O3－FeOt判别图.Hf/3－Th－Nb/16判别图.花岗岩的Na2O+K2O－SiO2.八、图像的保存.保存图像1.利用剪贴板下拉菜单，将图形文件复制到剪贴板剪贴板.将图形文件粘贴到WORD文档中.2.利用图元文件下拉菜单，将图形文件保存成图元文件，然后插入到WORD文档中图元文件保存为1243.
