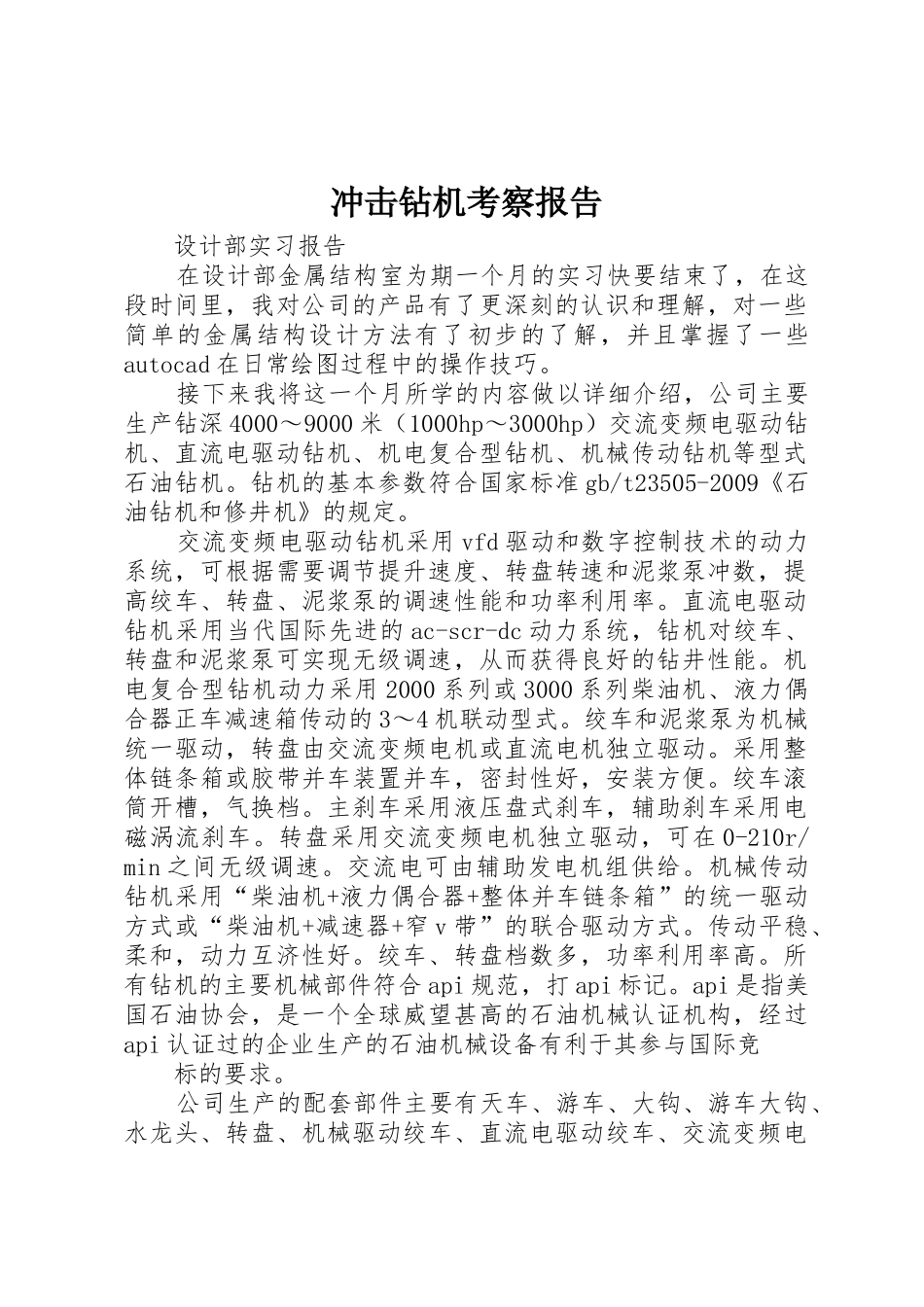

冲击钻机考察报告 设计部实习报告 在设计部金属结构室为期一个月的实习快要结束了，在这段时间里，我对公司的产品有了更深刻的认识和理解，对一些简单的金属结构设计方法有了初步的了解，并且掌握了一些autocad 在日常绘图过程中的操作技巧。 接下来我将这一个月所学的内容做以详细介绍，公司主要生产钻深 4000～9000 米（1000hp～3000hp）交流变频电驱动钻机、直流电驱动钻机、机电复合型钻机、机械传动钻机等型式石油钻机。钻机的基本参数符合国家标准 gb/t23505-2009《石油钻机和修井机》的规定。 交流变频电驱动钻机采用 vfd 驱动和数字控制技术的动力系统，可根据需要调节提升速度、转盘转速和泥浆泵冲数，提高绞车、转盘、泥浆泵的调速性能和功率利用率。直流电驱动钻机采用当代国际先进的 ac-scr-dc 动力系统，钻机对绞车、转盘和泥浆泵可实现无级调速，从而获得良好的钻井性能。机电复合型钻机动力采用 2000 系列或 3000 系列柴油机、液力偶合器正车减速箱传动的 3～4 机联动型式。绞车和泥浆泵为机械统一驱动，转盘由交流变频电机或直流电机独立驱动。采用整体链条箱或胶带并车装置并车，密封性好，安装方便。绞车滚筒开槽，气换档。主刹车采用液压盘式刹车，辅助刹车采用电磁涡流刹车。转盘采用交流变频电机独立驱动，可在 0-210r/min 之间无级调速。交流电可由辅助发电机组供给。机械传动钻机采用“柴油机+液力偶合器+整体并车链条箱”的统一驱动方式或“柴油机+减速器+窄 v 带”的联合驱动方式。传动平稳、柔和，动力互济性好。绞车、转盘档数多，功率利用率高。所有钻机的主要机械部件符合 api 规范，打 api 标记。api 是指美国石油协会，是一个全球威望甚高的石油机械认证机构，经过api 认证过的企业生产的石油机械设备有利于其参与国际竞 标的要求。 公司生产的配套部件主要有天车、游车、大钩、游车大钩、水龙头、转盘、机械驱动绞车、直流电驱动绞车、交流变频电驱动绞车、电磁涡流刹车、泥浆泵、并车传动装置、k 型井架、自举式井架、塔式井架、底座。我主要说一下绞车、泥浆泵和井架的设计特点，机械驱动绞车滚筒开槽，滚筒的高、低速端均为通风式气胎离合器。刹车轮网（或刹车盘）采用循环水强制冷却，表面经中频淬火，耐磨性好，使用寿命长。主刹车采用带式或盘式刹车。辅助刹车配电磁涡流刹车（水冷或风冷）。直流电驱动绞车主刹车为液压盘式刹车，刹车盘水冷或风冷。辅助刹车为电磁涡流刹车...
