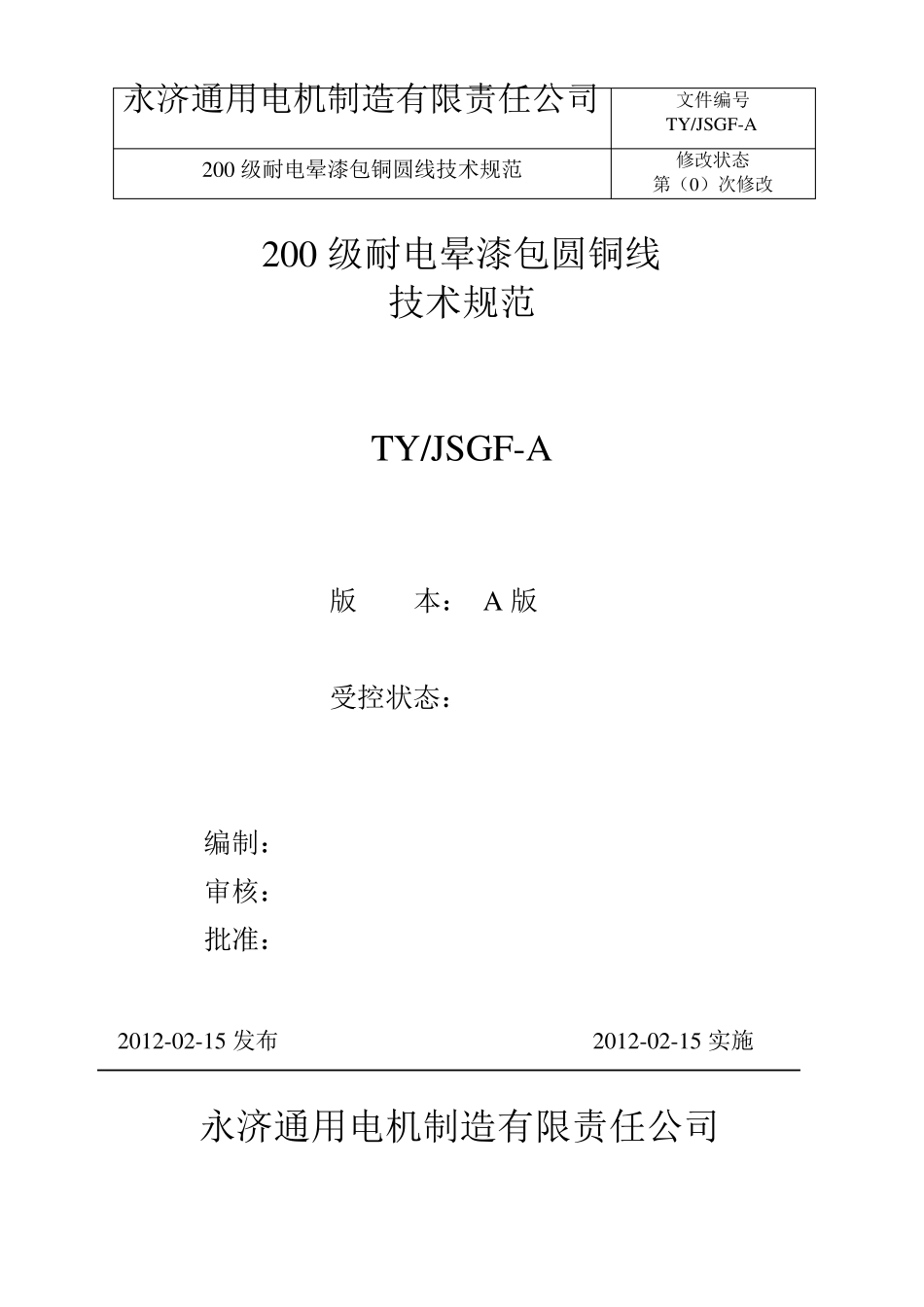

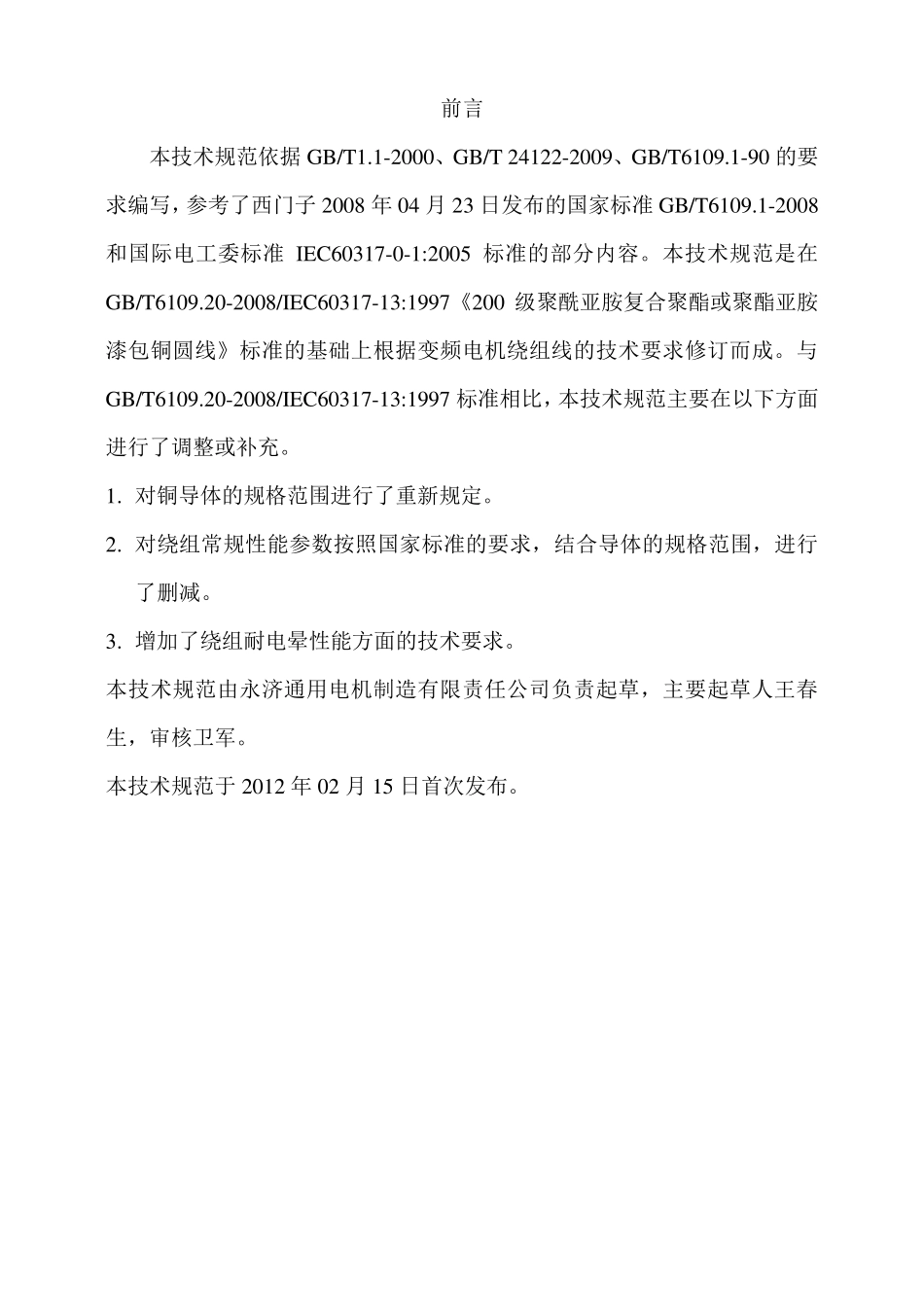

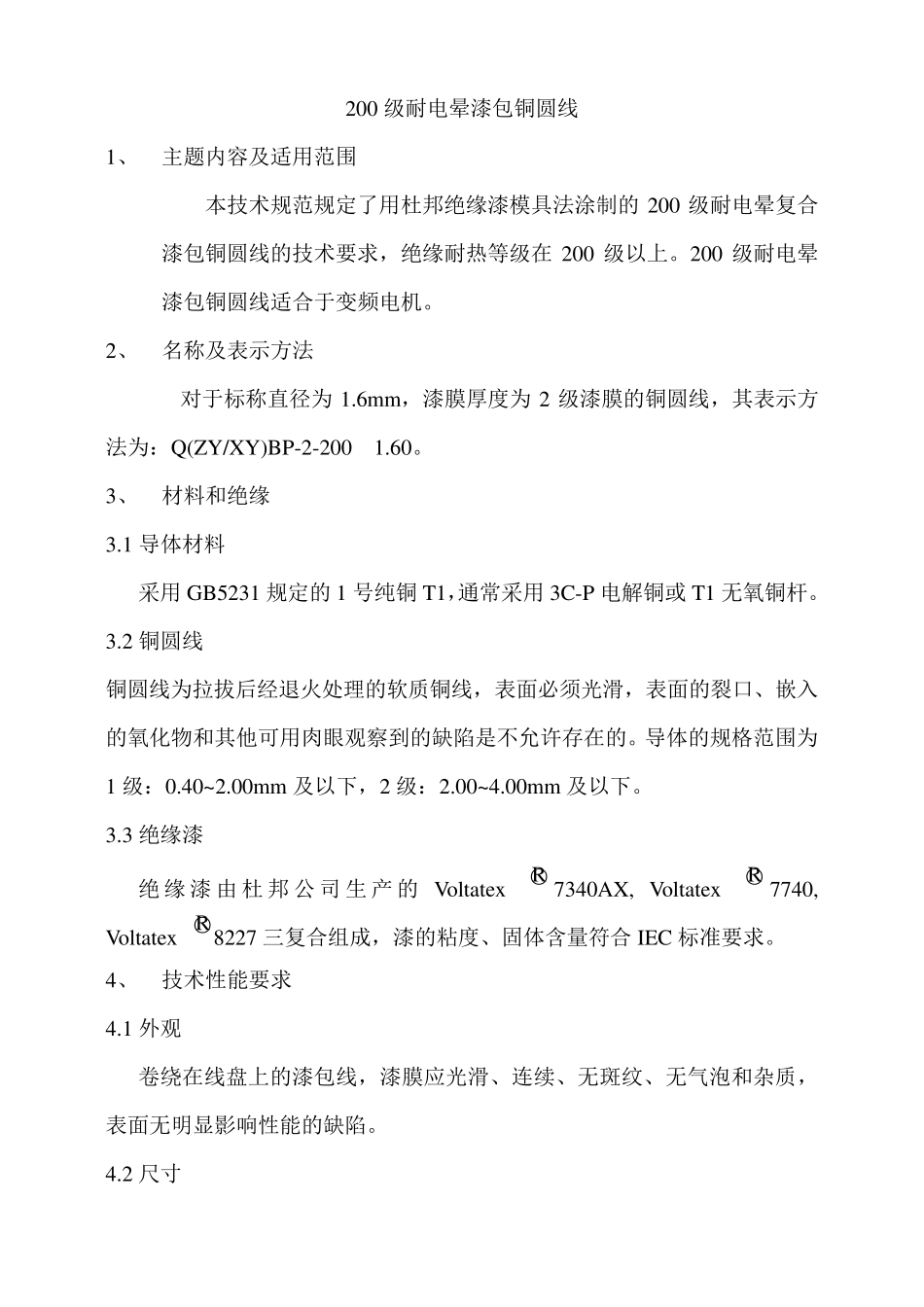

永济通用电机制造有限责任公司 文件编号 TY/JSGF-A 200 级耐电晕漆包铜圆线技术规范 修改状态 第（0）次修改 200 级耐电晕漆包圆铜线 技术规范 TY/JSGF-A 版 本： A 版 受控状态： 编制： 审核： 批准： 2012-02-15 发布 2012-02-15 实施 永济通用电机制造有限责任公司 前言 本技术规范依据GB/T 1.1-2000、GB/T 24122-2009、GB/T 6109.1-90 的要求编写，参考了西门子 2008 年 04 月 23 日发布的国家标准 GB/T 6109.1-2008和国际电工委标准 IEC60317-0-1:2005 标准的部分内容。本技术规范是在GB/T 6109.20-2008/IEC60317-13:1997《200 级聚酰亚胺复合聚酯或聚酯亚胺漆包铜圆线》标准的基础上根据变频电机绕组线的技术要求修订而成。与GB/T 6109.20-2008/IEC60317-13:1997 标准相比，本技术规范主要在以下方面进行了调整或补充。 1. 对铜导体的规格范围进行了重新规定。 2. 对绕组常规性能参数按照国家标准的要求，结合导体的规格范围，进行了删减。 3. 增加了绕组耐电晕性能方面的技术要求。 本技术规范由永济通用电机制造有限责任公司负责起草，主要起草人王春生，审核卫军。 本技术规范于 2012 年 02 月 15 日首次发布。 200 级耐电晕漆包铜圆线 1、 主题内容及适用范围 本技术规范规定了用杜邦绝缘漆模具法涂制的200 级耐电晕复合漆包铜圆线的技术要求，绝缘耐热等级在200 级以上。200 级耐电晕漆包铜圆线适合于变频电机。 2、 名称及表示方法 对于标称直径为1.6mm，漆膜厚度为2 级漆膜的铜圆线，其表示方法为：Q(ZY/XY)BP-2-200 1.60。 3、 材料和绝缘 3.1 导体材料 采用GB5231 规定的1 号纯铜T1，通常采用3C-P 电解铜或T1 无氧铜杆。 3.2 铜圆线 铜圆线为拉拔后经退火处理的软质铜线，表面必须光滑，表面的裂口、嵌入的氧化物和其他可用肉眼观察到的缺陷是不允许存在的。导体的规格范围为1 级：0.40~2.00mm 及以下，2 级：2.00~4.00mm 及以下。 3.3 绝缘漆 绝缘漆由杜邦公司生产的Voltatex○R 7340AX, Voltatex○R 7740, Voltatex ○R 8227 三复合组成，漆的粘度、固体含量符合IEC 标准要求。 4、 技术性能要求 4.1 外观 卷绕在线盘上的漆包线，漆膜应光滑、连续、无斑纹、无气泡和杂质，表面无明显影响性能的缺陷。 4.2 尺寸 导体标称直径、尺寸公差、最小漆膜厚度、最大外径应符合表1 的规定。 表1 导体标称直径/m m 导体公...
