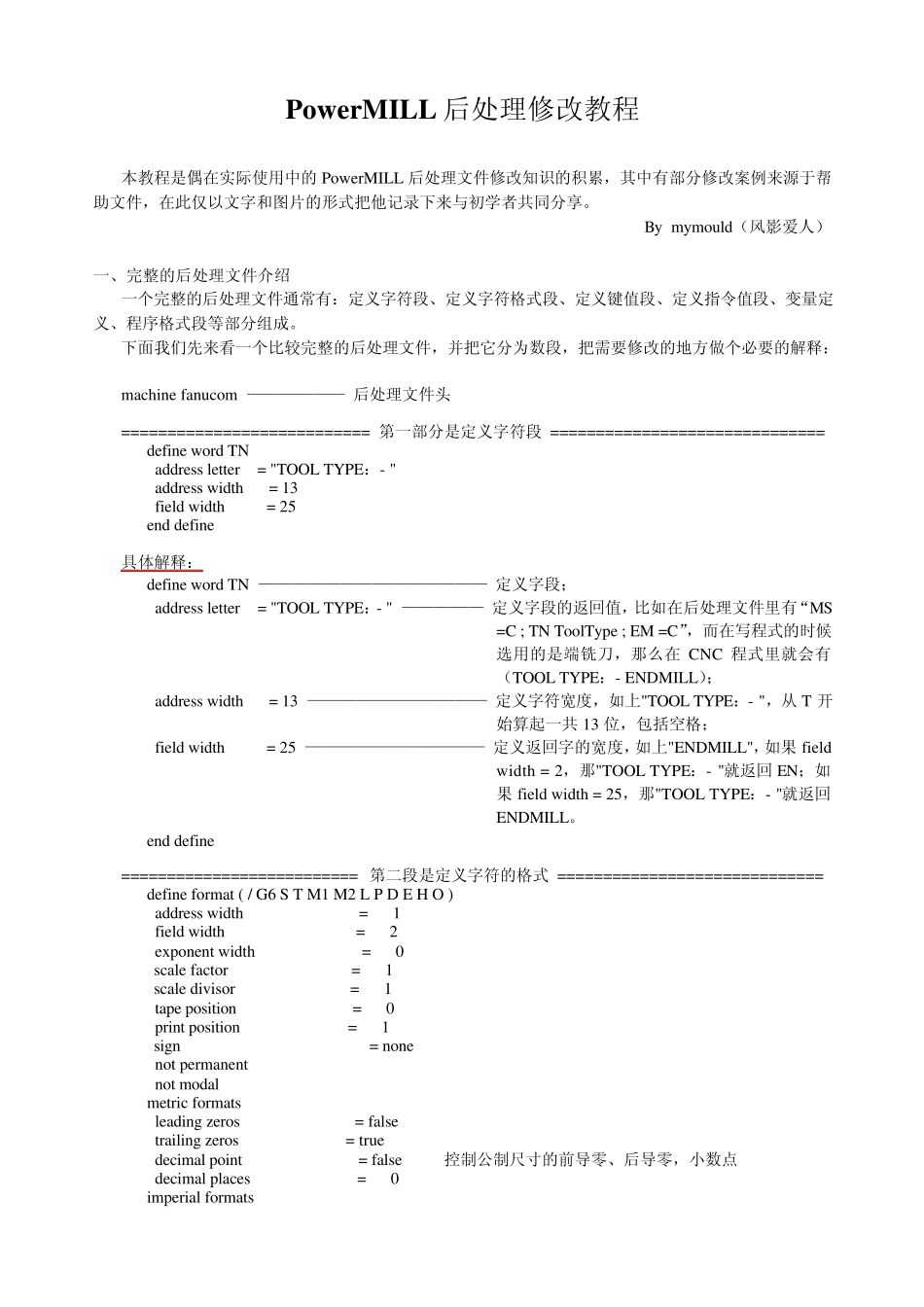

Pow erMILL 后处理修改教程 本教程是偶在实际使用中的PowerMILL 后处理文件修改知识的积累，其中有部分修改案例来源于帮助文件，在此仅以文字和图片的形式把他记录下来与初学者共同分享。 By mymould（风影爱人） 一、完整的后处理文件介绍 一个完整的后处理文件通常有：定义字符段、定义字符格式段、定义键值段、定义指令值段、变量定义、程序格式段等部分组成。 下面我们先来看一个比较完整的后处理文件，并把它分为数段，把需要修改的地方做个必要的解释： machine fanucom —————— 后处理文件头 =========================== 第一部分是定义字符段 ============================== define word TN address letter = "TOOL TYPE：- " address width = 13 field width = 25 end define 具体解释： define word TN —————————————— 定义字段； address letter = "TOOL TYPE：- " ————— 定义字段的返回值，比如在后处理文件里有“MS =C ; TN ToolType ; EM =C”，而在写程式的时候选用的是端铣刀，那么在CNC 程式里就会有（TOOL TYPE：- ENDMILL）； address width = 13 ——————————— 定义字符宽度，如上"TOOL TYPE：- "，从 T 开始算起一共13 位，包括空格； field width = 25 ——————————— 定义返回字的宽度，如上"ENDMILL"，如果 field width = 2，那"TOOL TYPE：- "就返回 EN；如果 field width = 25，那"TOOL TYPE：- "就返回ENDMILL。 end define ========================== 第二段是定义字符的格式 ============================= define format ( / G6 S T M1 M2 L P D E H O ) address width = 1 field width = 2 exponent width = 0 scale factor = 1 scale divisor = 1 tape position = 0 print position = 1 sign = none not permanent not modal metric formats leading zeros = false trailing zeros = true decimal point = false 控制公制尺寸的前导零、后导零，小数点 decimal places = 0 imperial formats leading zeros = false trailing zeros = true decimal point = false 控制英制尺寸的前导零、后导零，小数点 decimal places = 0 end define word order = ( OP N G1 ...
