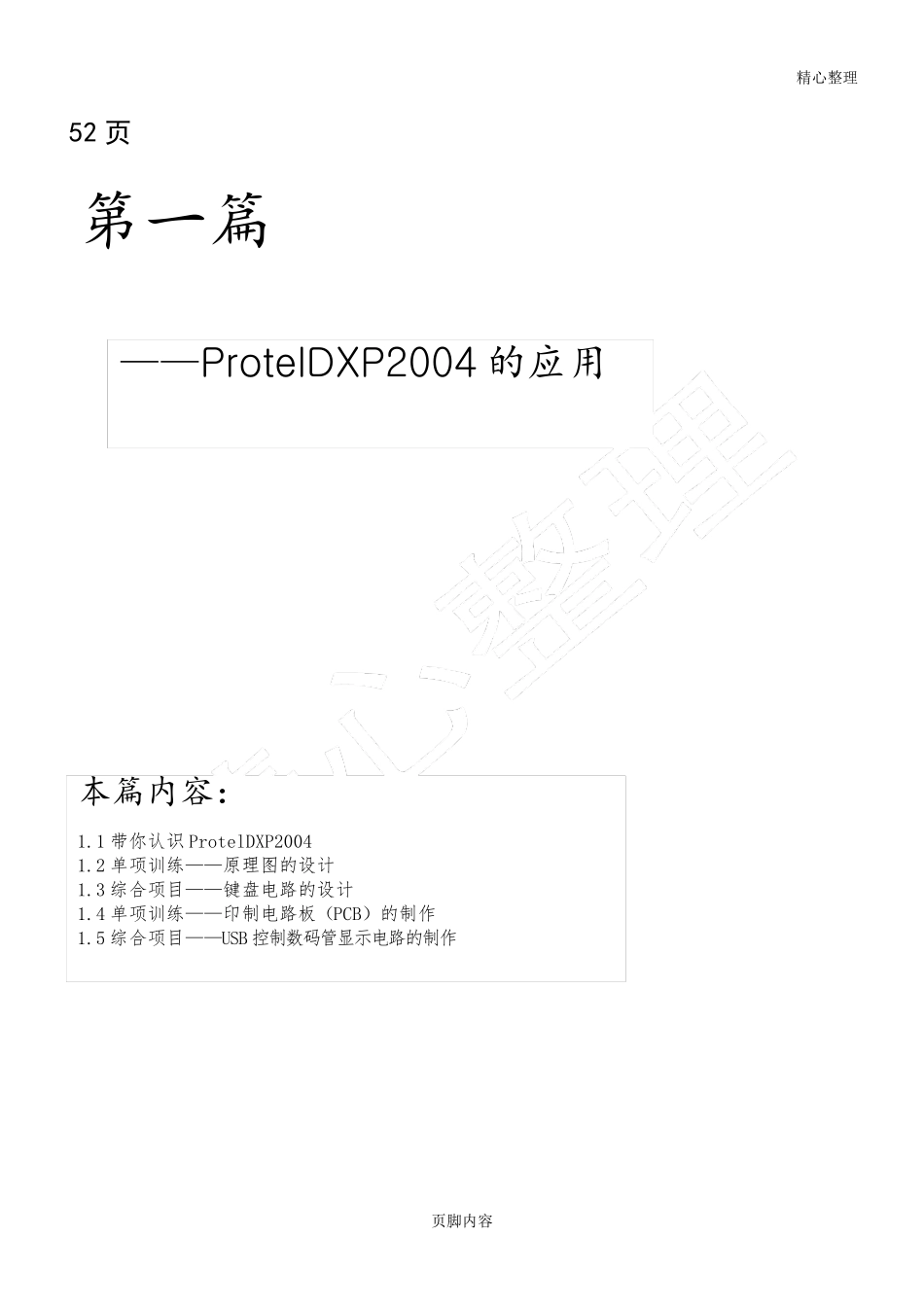

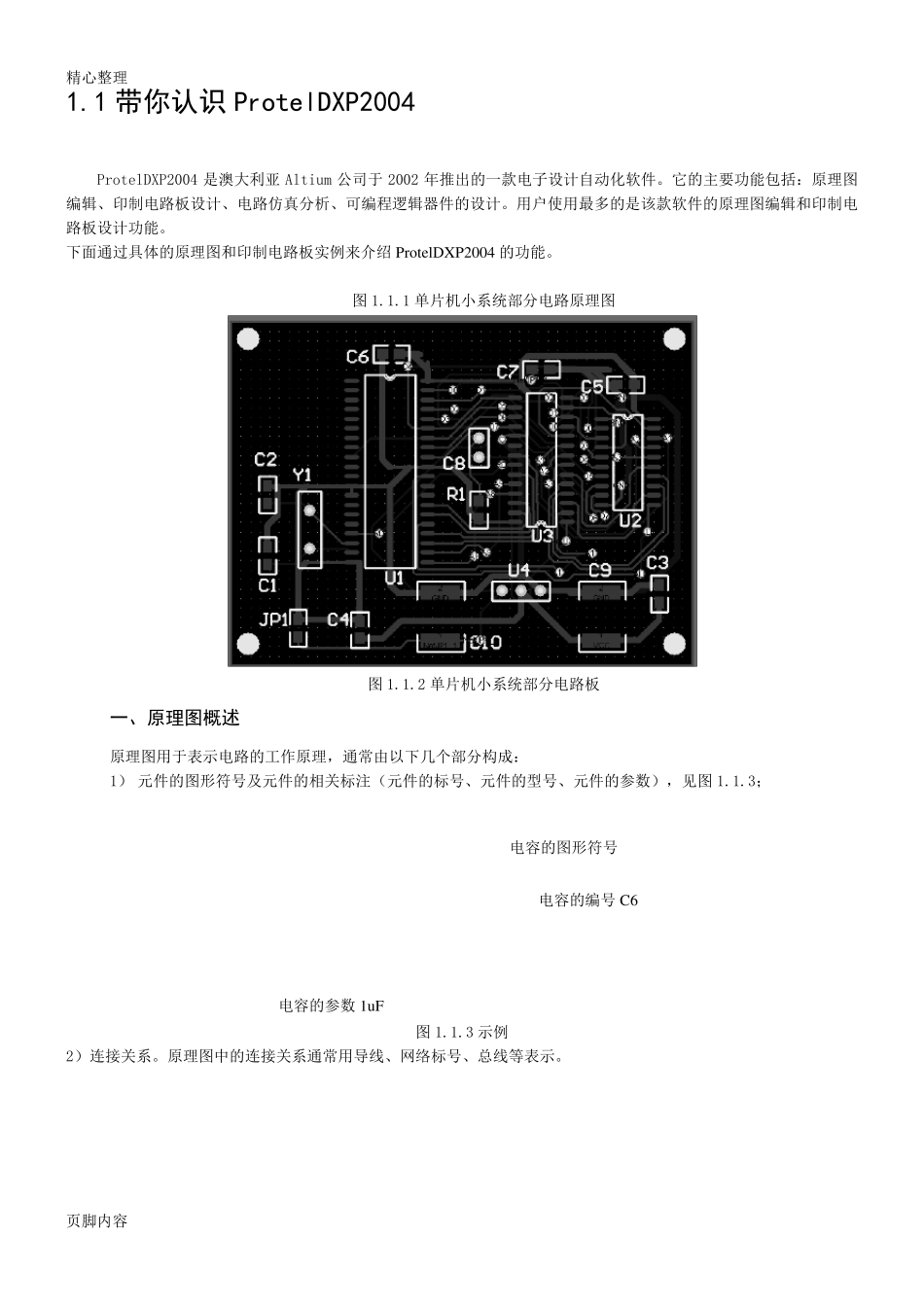

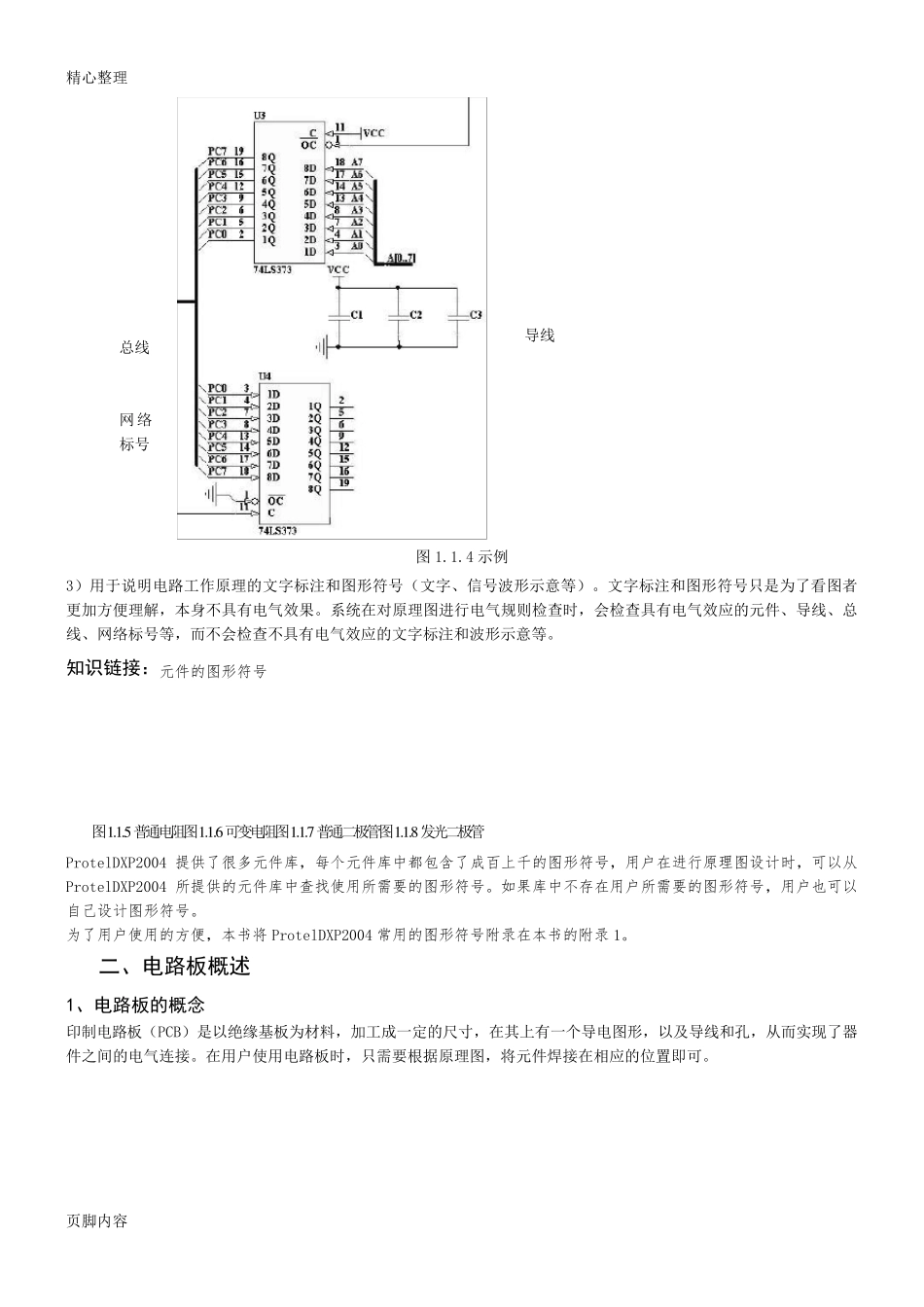

精心整理 页脚内容 52 页第一篇 ——ProtelDXP2004 的应用 本篇内容： 1.1 带你认识ProtelDXP2004 1.2 单项训练——原理图的设计 1.3 综合项目——键盘电路的设计 1.4 单项训练——印制电路板（PCB）的制作 1.5 综合项目——USB 控制数码管显示电路的制作 精心整理 页脚内容 1.1 带你认识ProtelDXP2004 ProtelDXP2004 是澳大利亚Altium 公司于2002 年推出的一款电子设计自动化软件。它的主要功能包括：原理图编辑、印制电路板设计、电路仿真分析、可编程逻辑器件的设计。用户使用最多的是该款软件的原理图编辑和印制电路板设计功能。 下面通过具体的原理图和印制电路板实例来介绍 ProtelDXP2004 的功能。 图1.1.1 单片机小系统部分电路原理图 图1.1.2 单片机小系统部分电路板 一、原理图概述 原理图用于表示电路的工作原理，通常由以下几个部分构成： 1） 元件的图形符号及元件的相关标注（元件的标号、元件的型号、元件的参数），见图1.1.3； 图1.1.3 示例 2）连接关系。原理图中的连接关系通常用导线、网络标号、总线等表示。 电容的图形符号 电容的编号 C6 电容的参数 1u F 精心整理 页脚内容 图1.1.4 示例 3）用于说明电路工作原理的文字标注和图形符号（文字、信号波形示意等）。文字标注和图形符号只是为了看图者更加方便理解，本身不具有电气效果。系统在对原理图进行电气规则检查时，会检查具有电气效应的元件、导线、总线、网络标号等，而不会检查不具有电气效应的文字标注和波形示意等。 知识链接：元件的图形符号 ProtelDXP2004 提供了很多元件库，每个元件库中都包含了成百上千的图形符号，用户在进行原理图设计时，可以从ProtelDXP2004 所提供的元件库中查找使用所需要的图形符号。如果库中不存在用户所需要的图形符号，用户也可以自己设计图形符号。 为了用户使用的方便，本书将 ProtelDXP2004 常用的图形符号附录在本书的附录 1。 二、电路板概述 1、电路板的概念 印制电路板（PCB）是以绝缘基板为材料，加工成一定的尺寸，在其上有一个导电图形，以及导线和孔，从而实现了器件之间的电气连接。在用户使用电路板时，只需要根据原理图，将元件焊接在相应的位置即可。 导线 总线 网 络标号 图1.1.5 普通电阻图1 .1 .6 可变电阻图1.1.7 普通二极管图1.1.8 发光二极管 精心整理 页脚内容 2、元件封装的概念 元件封装只是空间的概念，大小要和实际器件匹配...
