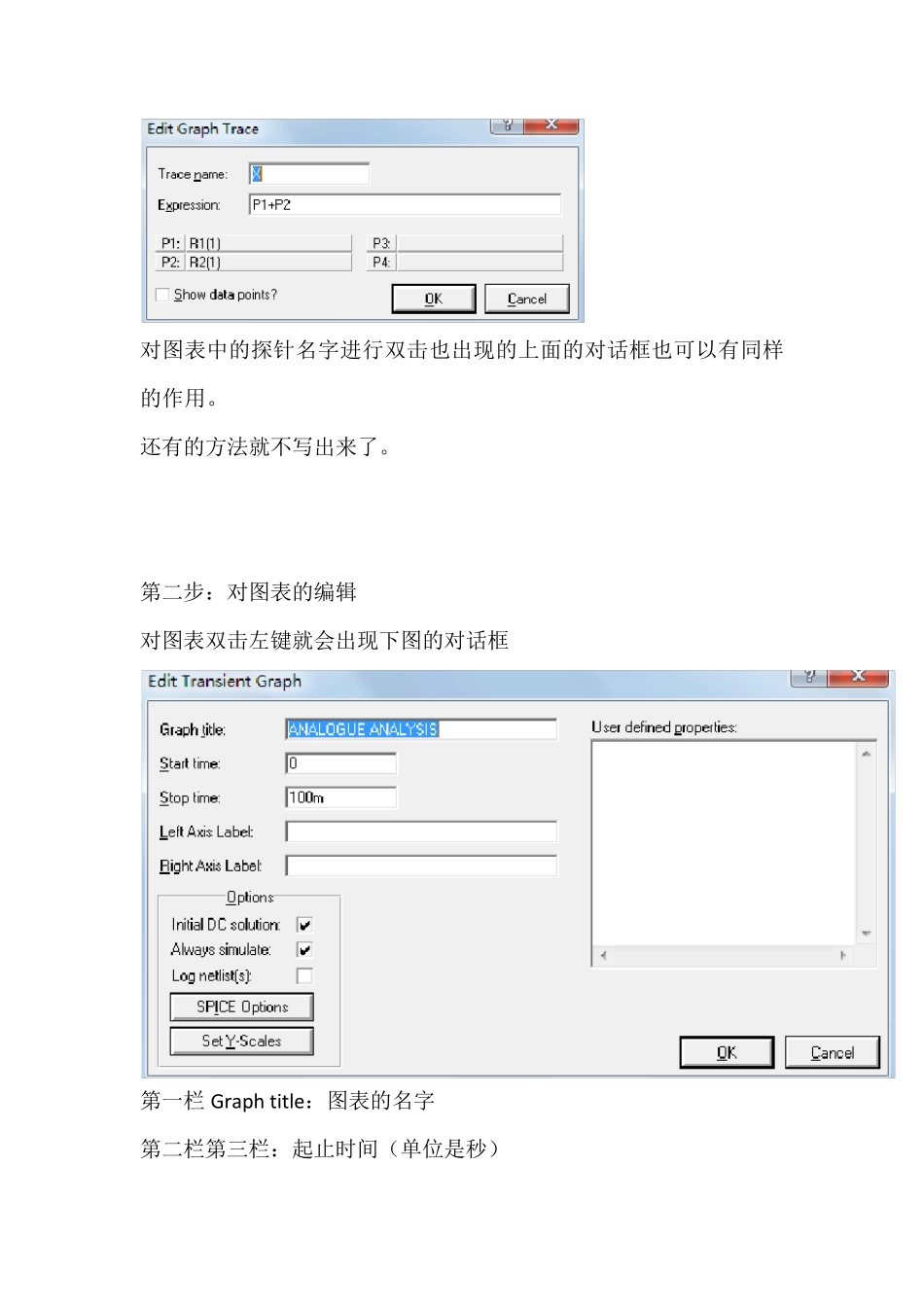

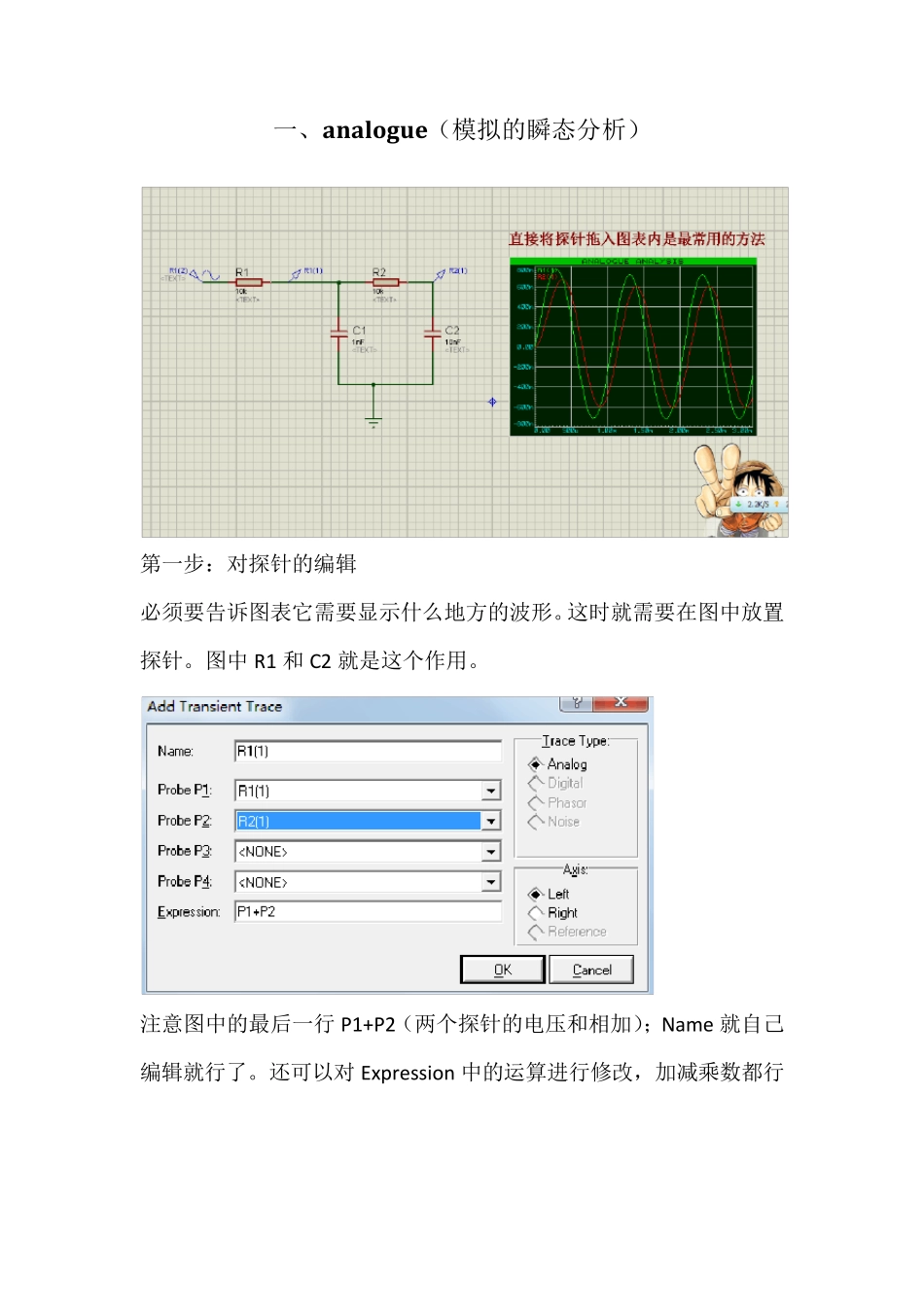

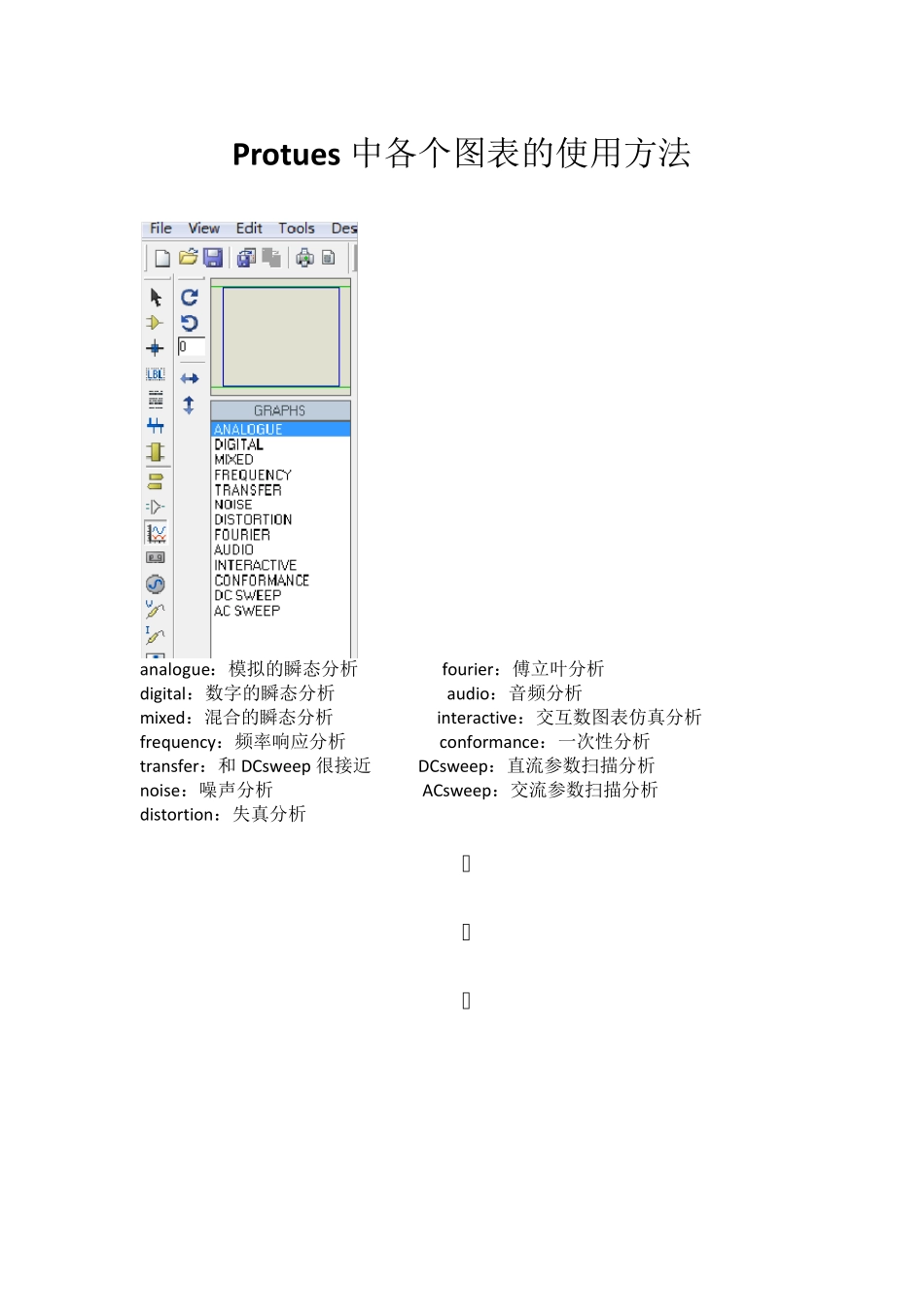

Protu es 中各个图表的使用方法 analogue：模拟的瞬态分析 fourier：傅立叶分析 digital：数字的瞬态分析 audio：音频分析 mixed：混合的瞬态分析 interactive：交互数图表仿真分析 frequency：频率响应分析 conformance：一次性分析 transfer：和 DCsweep 很接近 DCsweep：直流参数扫描分析 noise：噪声分析 ACsweep：交流参数扫描分析 distortion：失真分析 一、analogue（模拟的瞬态分析） 第一步：对探针的编辑 必须要告诉图表它需要显示什么地方的波形。这时就需要在图中放置探针。图中 R1 和 C2 就是这个作用。 注意图中的最后一行 P1+P2（两个探针的电压和相加）；Name 就自己编辑就行了。还可以对 Expression 中的运算进行修改，加减乘数都行 对图表中的探针名字进行双击也出现的上面的对话框也可以有同样的作用。 还有的方法就不写出来了。 第二步：对图表的编辑 对图表双击左键就会出现下图的对话框 第一栏 Graph title：图表的名字 第二栏第三栏：起止时间（单位是秒） 第七行： 选上Initial DC solu tion 的时候电路图的波形就是一直都是+5V（将电容当成开路来处理）；没有选上电压就是一条曲线（显示出充电的过程）。 第八行：选上的话如果电路不做改变，图形就不会做改变的 第九行：选上之后会将仿真的过程在软件窗口的左下角显示出来 第十行:SPICE Options 不需要我们做修改。 第十一行：设置 XY 轴的最大值，也是设置分度值的作用。 如图所示，点击Maximize（show Window）以后出来的大图标按ctrl键时点左键会出来第二根线。 二、Digital（数字瞬态仿真） 用来检测数字信号 三、Mix ed（混合瞬态仿真） 四、Frequency（频率响应分析） 通过频率分析，可以看见电路在不同的频率下的表现。可以绘制波特图，也就是频率响应图，检测滤波器；也用于绘制小信号的输入输出阻抗。 见对话框中： 第一行是名字；第二行就是参考的信号源；第三四行就是起止频率； 第五行是 Log 几来计算；第六行的数字越大，计算越精确，计算量也就越大；第七行选上是 Y 轴以分贝为刻度（Log10）不选的话就是线性刻度。 补充一下，参考量是必须的 将探针拖到右下角绘制的曲线是相位曲线。 输入输出阻抗图像的绘制（输入阻抗随频率的变化） 双击图中左上角的R1 出现如图对话框，将Expression 改为1/P1（先前就设定） 输出阻抗的话 五、DCsw eep（直流参数扫描） 直流参数电路中，...
