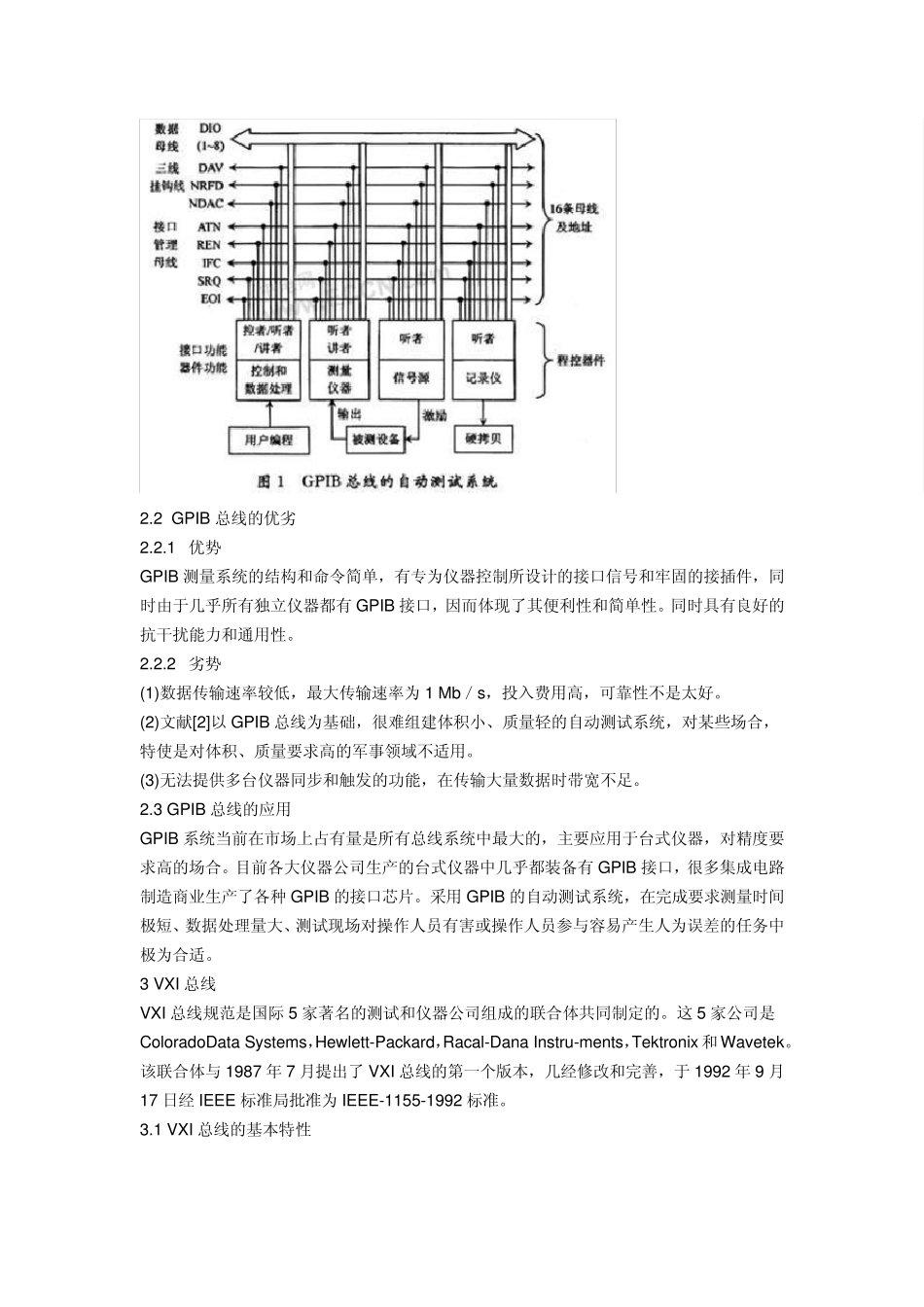

曹成俊，张宏伟 (军械工程学院 河北 石家庄 050003) 1 引言 自动测试系统(Automatic Test System，ATS)指的是以计算机为核心，在程序控制下，自动完成特定测试任务的仪器系统，其发展大致可分为3 个阶段，即专用型、积木型和集成型的模块化仪器。第一代自动测试系统多为针对具体测试任务而研制的专用系统，至今仍在应用，但其突出的缺点是设备接口不具备通用性。 在第二代自动测试系统中，出现了特殊的连接总线、GPIB、CAMAC 和 RS 232C 等多种类型的总线。在第三代测试系统中，出现了 VXI，PXI 等总线，随着科技的进步发展，出现了更新的总线 LXI。这些总线技术推动了自动测试系统的进一步发展，使得 ATE 测试平台技术具有很强的互换性和互操作性。 下面就 ATS 中的GPIB，VXI，PXI，LXI 做一介绍。 2 GPIB 总线 GPIB 是通用接口总线的简称，是美国 HP 公司拟制，为可程控仪表设计的，因此又称 HP-IB总线。 2.1 GPIB 总线的基本特性： GPIB 总线是一种并行方式的外总线，包括 8 条数据线、5 条控制线、3 条挂钩线和 8 条底线，采用比特并行、字节串行的双向异步通信方式。总线上传递消息的逻辑电平为负逻辑的TTL 电平，数据传输速率一般为250～500 kb／s，最高可达 1 Mb／s。受发送器负载能力的限制，接口系统内仪器数目最多不能超过 15 台。一个GPIB 总线系统所使用的电缆总长度不能大于20 m，或者系统中的器件数乘以2 m的值不能大于20。系统采取单字节地址时，可以有 31 个讲地址和 31 个听地址；采用双字节地址时(前一字节为主地址，后一字节为副地址)，可以有 961 个讲地址和 961 个听地址。GPIB 系统支持 10 种基本的接口功能，其包括：控者、讲者、扩大讲者、听者、扩大听者、源者挂钩、受者挂钩、服务请求、远地／本地、并行查询、器件触发和器件清除功能。图 1 为GPIB 总线的自动测试系统。 2.2 GPIB 总线的优劣 2.2.1 优势 GPIB 测量系统的结构和命令简单，有专为仪器控制所设计的接口信号和牢固的接插件，同时由于几乎所有独立仪器都有GPIB 接口，因而体现了其便利性和简单性。同时具有良好的抗干扰能力和通用性。 2.2.2 劣势 (1)数据传输速率较低，最大传输速率为1 Mb／s，投入费用高，可靠性不是太好。 (2)文献[2]以GPIB 总线为基础，很难组建体积小、质量轻的自动测试系统，对某些场合，特使是对体积、质量要求高的军事领域不适用。 (3)无法提供多...
