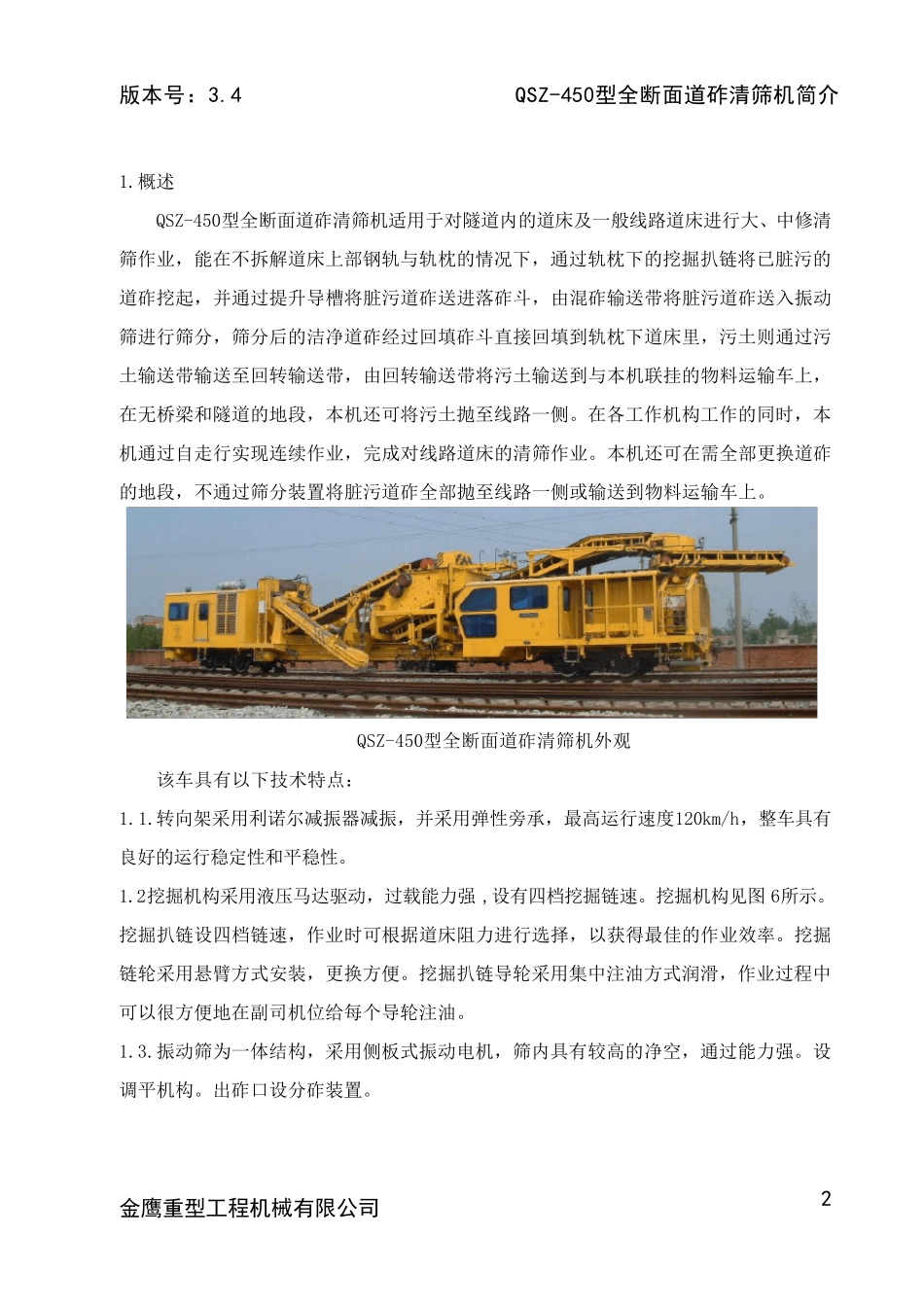

版本号:3.4 QSZ-450型全断面道砟清筛机简介 金鹰重型工程机械有限公司 1 QSZ-450型全断面道砟清筛机 版本号:3.4 QSZ-450型全断面道砟清筛机简介 金鹰重型工程机械有限公司 2 1.概述 QSZ-450型全断面道砟清筛机适用于对隧道内的道床及一般线路道床进行大、中修清筛作业,能在不拆解道床上部钢轨与轨枕的情况下,通过轨枕下的挖掘扒链将已脏污的道砟挖起,并通过提升导槽将脏污道砟送进落砟斗,由混砟输送带将脏污道砟送入振动筛进行筛分,筛分后的洁净道砟经过回填砟斗直接回填到轨枕下道床里,污土则通过污土输送带输送至回转输送带,由回转输送带将污土输送到与本机联挂的物料运输车上,在无桥梁和隧道的地段,本机还可将污土抛至线路一侧。在各工作机构工作的同时,本机通过自走行实现连续作业,完成对线路道床的清筛作业。本机还可在需全部更换道砟的地段,不通过筛分装置将脏污道砟全部抛至线路一侧或输送到物料运输车上。 QSZ-450型全断面道砟清筛机外观 该车具有以下技术特点: 1.1.转向架采用利诺尔减振器减振,并采用弹性旁承,最高运行速度120km/h,整车具有良好的运行稳定性和平稳性。 1.2挖掘机构采用液压马 达 驱 动,过载 能力 强,设 有四 档 挖掘链速。挖掘机构见 图 6所 示 。挖掘扒链设 四 档 链速,作业时可根 据 道床阻 力 进行选 择 ,以获 得 最佳 的作业效 率 。挖掘链轮 采用悬 臂 方 式 安 装,更换方 便 。挖掘扒链导轮 采用集 中注 油 方 式 润 滑 ,作业过程 中可以很 方 便 地在副 司 机位 给 每 个 导轮 注 油 。 1.3.振动筛为 一体 结 构,采用侧板 式 振动电 机,筛内具有较 高的净空 ,通过能力 强 。设调 平机构。出 砟口 设 分砟装置。 版本号:3.4 QSZ-450型全断面道砟清筛机简介 金鹰重型工程机械有限公司 3 挖掘机构外形 1.4.液压系统主要的液压元件及管件均采用进口件。液压油箱采用不锈钢制作,液压阀采用阀块集成安装,设有直流电机驱动的应急油泵,在主液压系统出现故障时,可用于机构复位。 1.5.本机设有压缩空气系统,利用该系统,本机安装有旁路制动系统,与液压制动一起形成双保险,保证作业安全。 筛分装置外形 液压泵站外形 版本号:3.4 QSZ-450型全断面道砟清筛机简介 金鹰重型工程机械有限公司 4 1.6.回转输送装置可作±180°旋转。 回转输送装置外形 1.7.设有隧道清筛功能选项,通过使...
