电动风门专利申请书范文VIP免费

电动风门专利申请书范文_第1页
1/5
电动风门专利申请书范文_第2页
2/5

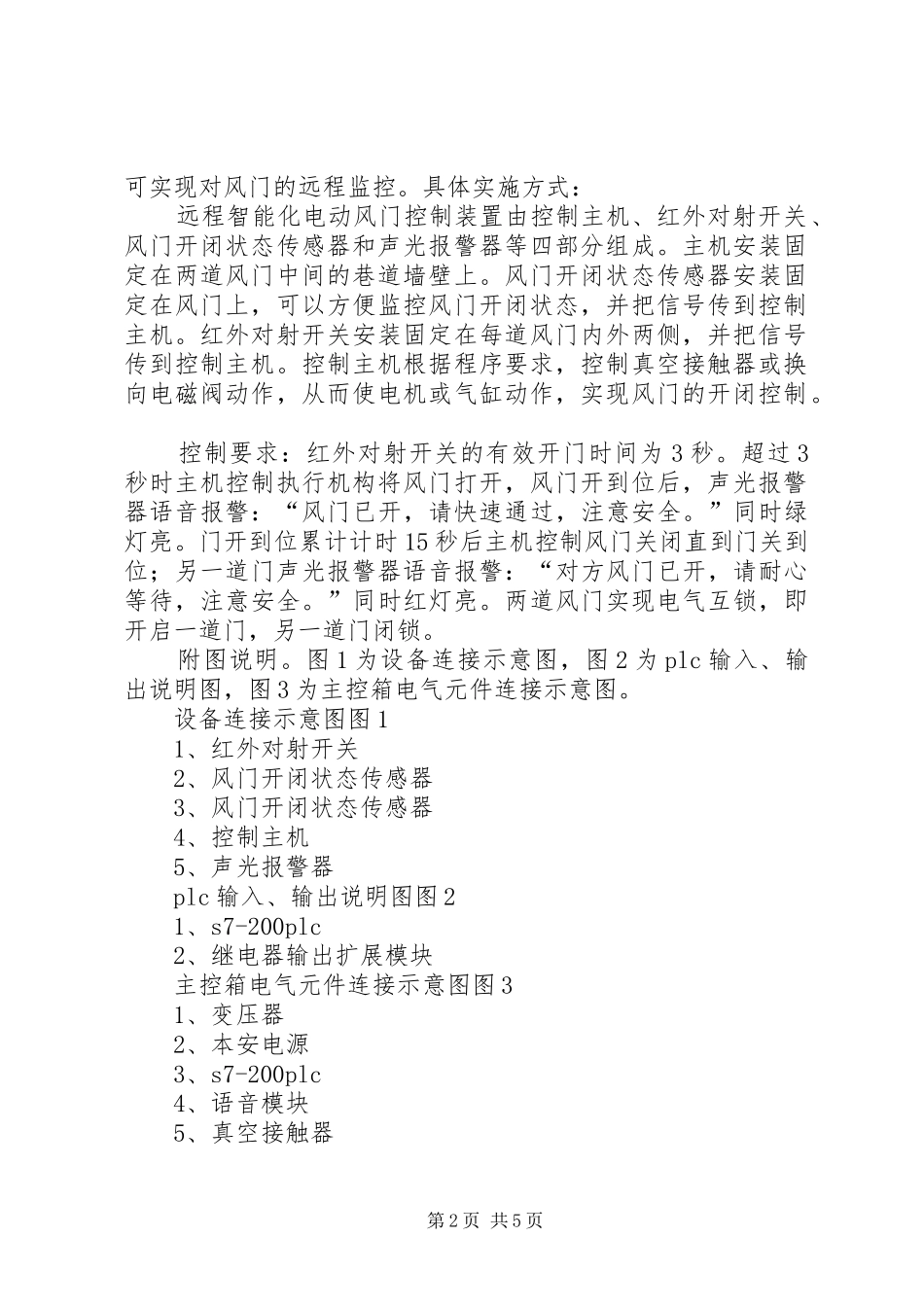

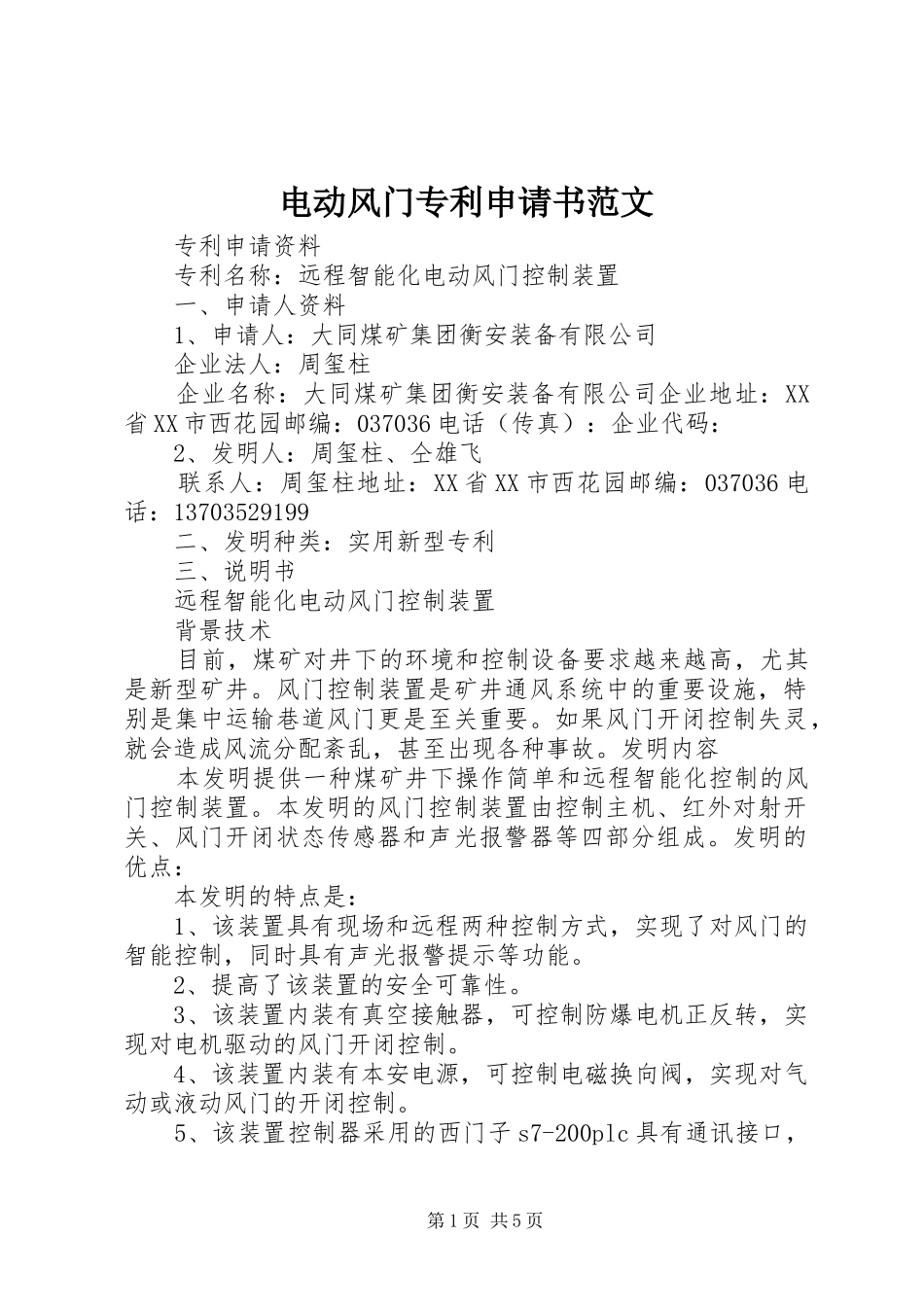

电动风门专利申请书范文专利申请资料专利名称:远程智能化电动风门控制装置一、申请人资料1、申请人:大同煤矿集团衡安装备有限公司企业法人:周玺柱企业名称:大同煤矿集团衡安装备有限公司企业地址:XX省XX市西花园邮编:037036电话(传真):企业代码:2、发明人:周玺柱、仝雄飞联系人:周玺柱地址:XX省XX市西花园邮编:037036电话:13703529199二、发明种类:实用新型专利三、说明书远程智能化电动风门控制装置背景技术目前,煤矿对井下的环境和控制设备要求越来越高,尤其是新型矿井。风门控制装置是矿井通风系统中的重要设施,特别是集中运输巷道风门更是至关重要。如果风门开闭控制失灵,就会造成风流分配紊乱,甚至出现各种事故。发明内容本发明提供一种煤矿井下操作简单和远程智能化控制的风门控制装置。本发明的风门控制装置由控制主机、红外对射开关、风门开闭状态传感器和声光报警器等四部分组成。发明的优点:本发明的特点是:1、该装置具有现场和远程两种控制方式,实现了对风门的智能控制,同时具有声光报警提示等功能。2、提高了该装置的安全可靠性。3、该装置内装有真空接触器,可控制防爆电机正反转,实现对电机驱动的风门开闭控制。4、该装置内装有本安电源,可控制电磁换向阀,实现对气动或液动风门的开闭控制。5、该装置控制器采用的西门子s7-200plc具有通讯接口,第1页共5页可实现对风门的远程监控。具体实施方式:远程智能化电动风门控制装置由控制主机、红外对射开关、风门开闭状态传感器和声光报警器等四部分组成。主机安装固定在两道风门中间的巷道墙壁上。风门开闭状态传感器安装固定在风门上,可以方便监控风门开闭状态,并把信号传到控制主机。红外对射开关安装固定在每道风门内外两侧,并把信号传到控制主机。控制主机根据程序要求,控制真空接触器或换向电磁阀动作,从而使电机或气缸动作,实现风门的开闭控制。控制要求:红外对射开关的有效开门时间为3秒。超过3秒时主机控制执行机构将风门打开,风门开到位后,声光报警器语音报警:“风门已开,请快速通过,注意安全。”同时绿灯亮。门开到位累计计时15秒后主机控制风门关闭直到门关到位;另一道门声光报警器语音报警:“对方风门已开,请耐心等待,注意安全。”同时红灯亮。两道风门实现电气互锁,即开启一道门,另一道门闭锁。附图说明。图1为设备连接示意图,图2为plc输入、输出说明图,图3为主控箱电气元件连接示意图。设备连接示意图图11、红外对射开关2、风门开闭状态传感器3、风门开闭状态传感器4、控制主机5、声光报警器plc输入、输出说明图图21、s7-200plc2、继电器输出扩展模块主控箱电气元件连接示意图图31、变压器2、本安电源3、s7-200plc4、语音模块5、真空接触器第2页共5页权利要求:1、本发明的远程智能化电动风门控制装置由控制主机、红外对射开关、风门开闭状态传感器和声光报警器等四部分组成。红外对射开关固定在风门的内外两侧,用于检测开门信号并传给控制主机,控制主机按照程序指令控制执行器打开风门,风门打开到位后开始累计计时,时间到后执行关门。同时伴有声光报警功能。2、如权利要求1所述,本发明的远程智能化电动风门控制装置的控制主机能够实现累计计时关门。3、控制主机留有通讯接口。可以实现远程监控。第五章组态画面的设计本章详细的讲解一个组态系统的建立和设计。5.1组态变量的建立及设备连接5.1.1新建项目双击组态王的快捷方式,出现组态王的工程管理器窗口,双击新建按扭,按照弹出的建立向导,填写工程名称。然后打开刚建立的工程。进入组态画面的设计,如图5-1:人机界面(hmi)设计hmi监控系统由监控主画面及相应的功能子画面组成,hmi画面设计对于hmi来说是非常关键的。hmi画面是用组态软件来做的,常见的组态软件有西门子公司的wincc、罗克韦尔公司的rsview及国产的组态王、力控等。在本风门控制系统设计中,我们选择了组态王来完成监控画面的设计。组态王和其他组态软件相比最大的优势是它操作方便,提供了资源管理器式的操作主界面,并且提供了以汉字作为关键字的脚本语言支持,对于新手来说很容易上手。组态王软件具有适应性强、开放性好、易...
