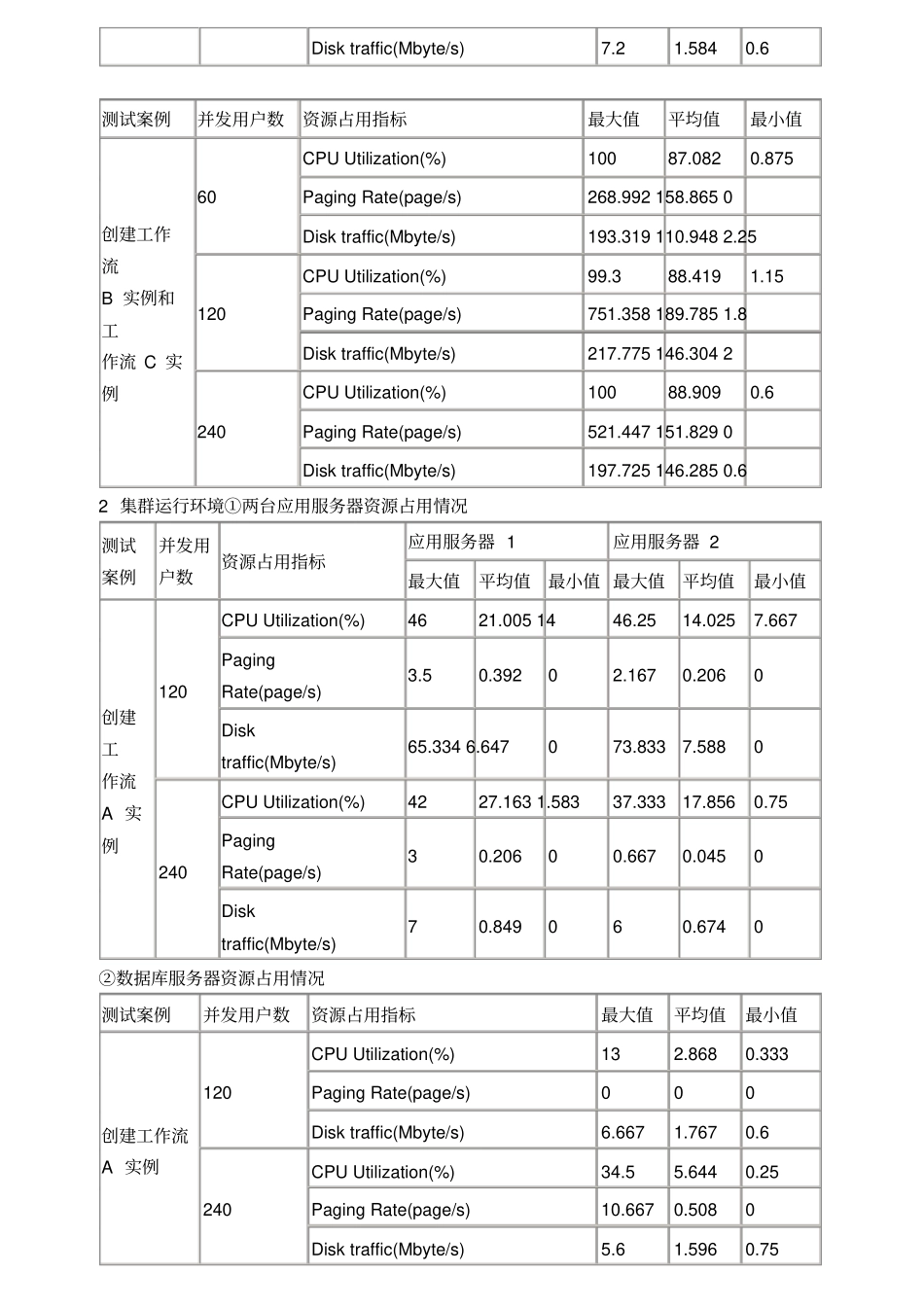

分析题（试题一）阅读下列说明，回答问题1 至问题 3，将解答填入答题纸的对应栏内。【说明】软件系统性能调优的关键是首先作好性能故障定位，面对软件系统中运行在不同平台上的多个服务器、 多种应用、 大量工作站以及局域网、 广域网和其他类型的网络体系结构，故障点交错，故障定位测试非常复杂。下述是《工作流平台系统》的性能测试案例描述及结果数据：● 测试案例描述：模拟多用户登录《工作流平台系统》，针对工作流A、B、C 分别连续创建20 个实例，在单机和集群运行环境下分别对系统进行负载压力性能测试。单机环境下测试用机与一台应用服务器连在同一交换机上，压力直接加在一台应用服务器上。集群环境下测试用机与服务器集群连接在同一交换机上， 压力由负载均衡模块分摊到两台应用服务器上。在单机和集群运行环境中应用服务器和一台数据库服务器连接。● 客户端交易并发执行测试数据：1 单机运行环境测试案例并发用户数响应时间（秒）最大值平均值最小值创建工作流 A 实例120 0.675 0.686 0.03 240 0.756 0.479 0.034 2 集群运行环境测试案例并发用户数响应时间（秒）最大值平均值最小值创建工作流 A 实例120 0.113 0.088 0.01 240 0.103 0.117 0.01 ● 服务器资源占用情况1 单机运行环境①应用服务器资源占用情况测试案例并发用户数资源占用指标最大值平均值最小值创建工作流A 实例120 CPU Utilization(%) 33.8 10.054 2.9 Paging Rate(page/s) 2.5 0.082 0 Disk traffic(Mbyte/s) 9.75 0.813 0 240 CPU Utilization(%) 38.1 8.713 0.875 Paging Rate(page/s) 0.25 0.015 0 Disk traffic(Mbyte/s) 2.6 0.336 0 ②数据库服务器资源占用情况测试案例并发用户数资源占用指标最大值平均值最小值创建工作流A 实例120 CPU Utilization(%) 44.875 5.085 0.5 Paging Rate(page/s) 4.75 0.274 0 Disk traffic(Mbyte/s) 8.8 1.824 0.6 240 CPU Utilization(%) 12.2 1.766 0.5 Paging Rate(page/s) 5.4 0.244 0 Disk traffic(Mbyte/s) 7.2 1.584 0.6 测试案例并发用户数资源占用指标最大值平均值最小值创建工作流B 实例和工作流 C 实例60 CPU Utilization(%) 100 87.082 0.875 Paging Rate(page/s) 268.992 158.865 0 Disk traffic(Mbyte/s) 193.319 110.948 2.25 120 CPU Utilization(%) 99.3 88.419 1.15 Paging...
