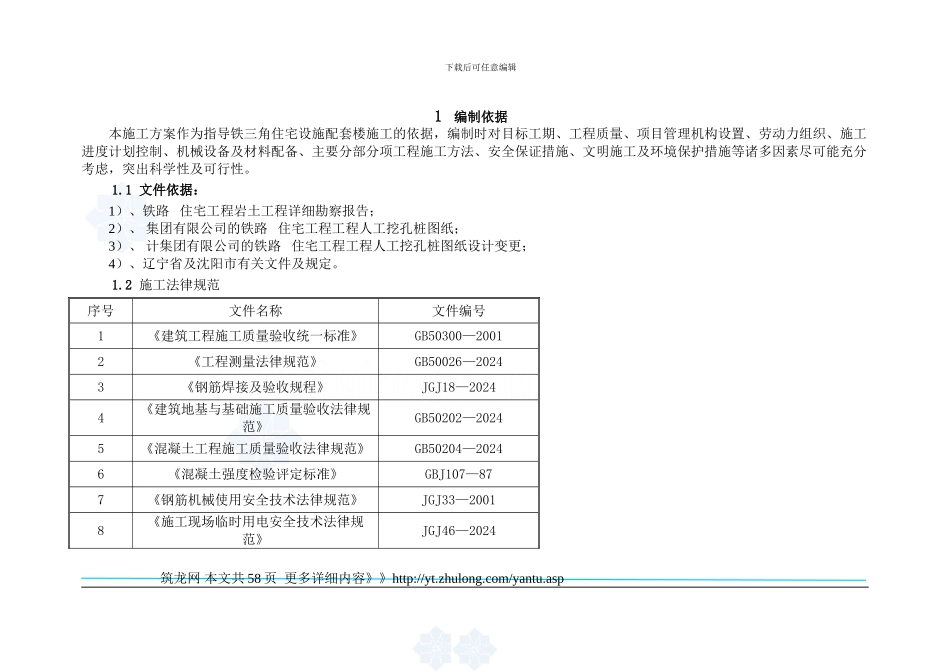

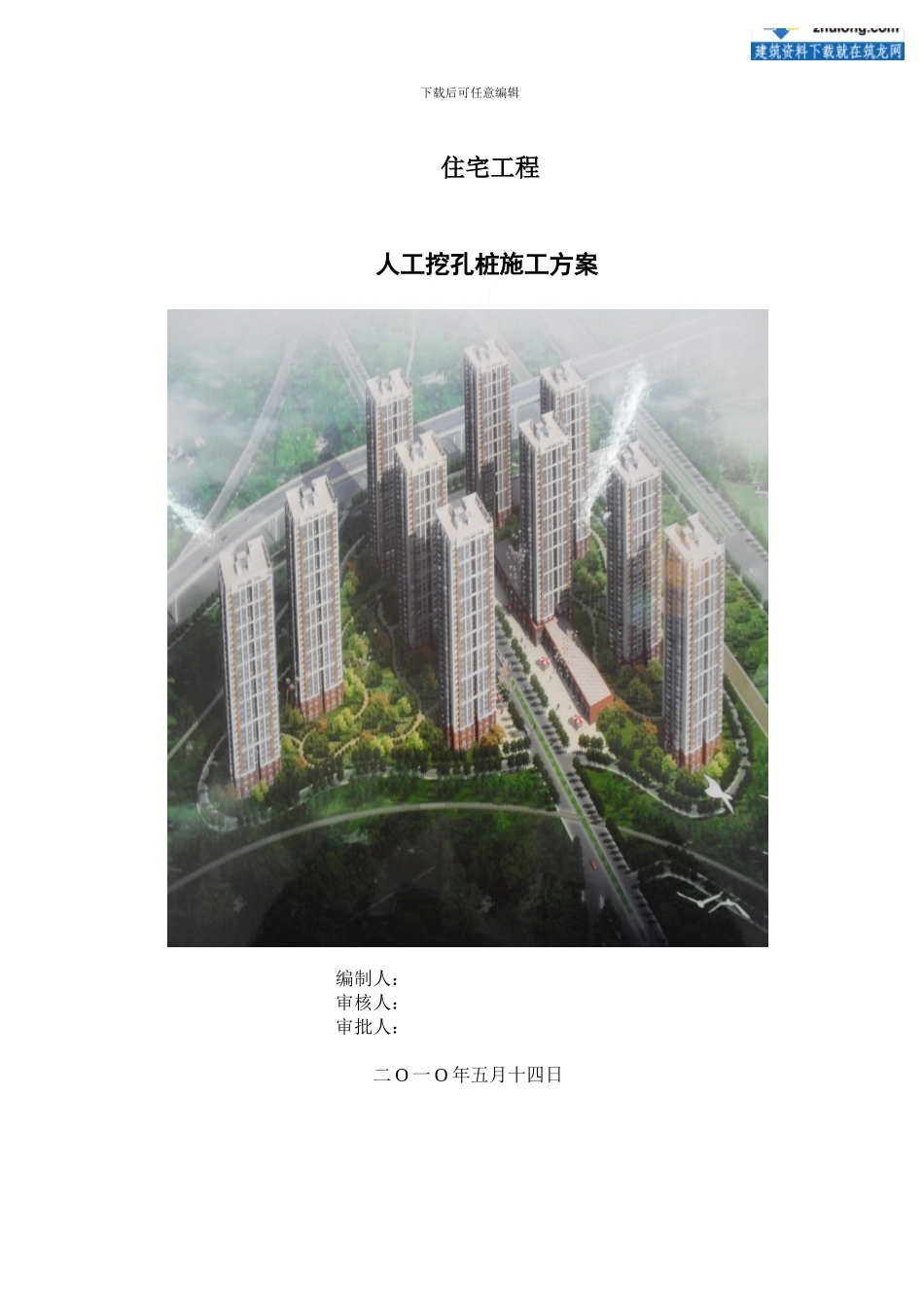

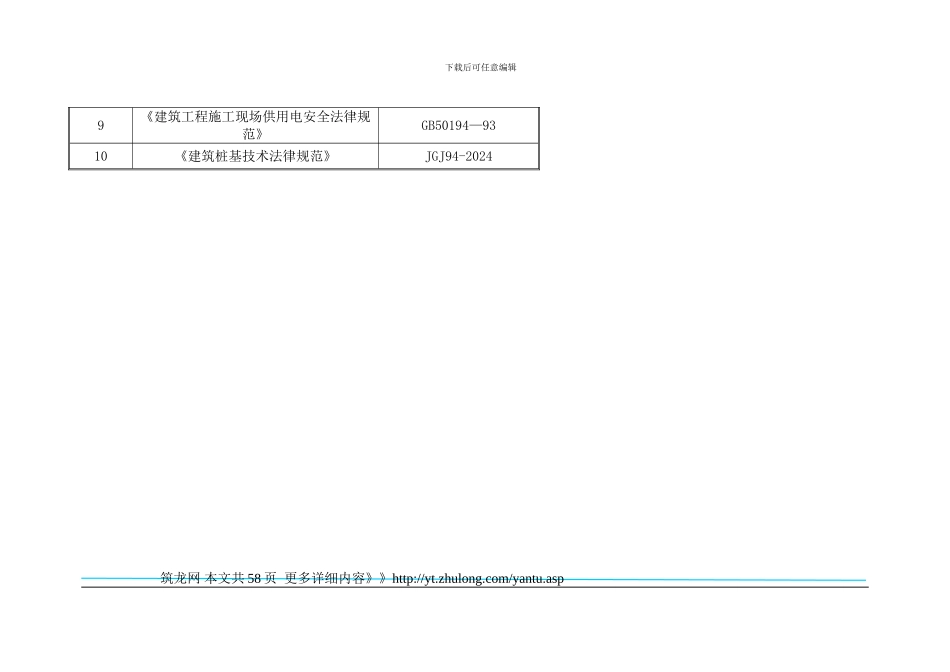

下载后可任意编辑 住宅工程人工挖孔桩施工方案编制人: 审核人: 审批人: 二 O 一 O 年五月十四日下载后可任意编辑1 编制依据本施工方案作为指导铁三角住宅设施配套楼施工的依据,编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑,突出科学性及可行性。1.1 文件依据:1)、铁路 住宅工程岩土工程详细勘察报告;2)、 集团有限公司的铁路 住宅工程工程人工挖孔桩图纸;3)、 计集团有限公司的铁路 住宅工程工程人工挖孔桩图纸设计变更;4)、辽宁省及沈阳市有关文件及规定。1.2 施工法律规范序号文件名称文件编号1《建筑工程施工质量验收统一标准》GB50300—20012《工程测量法律规范》GB50026—20243《钢筋焊接及验收规程》JGJ18—20244《建筑地基与基础施工质量验收法律规范》GB50202—20245《混凝土工程施工质量验收法律规范》GB50204—20246《混凝土强度检验评定标准》GBJ107—877《钢筋机械使用安全技术法律规范》JGJ33—20018《施工现场临时用电安全技术法律规范》JGJ46—2024 筑龙网 本文共 58 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑9《建筑工程施工现场供用电安全法律规范》GB50194—9310《建筑桩基技术法律规范》JGJ94-2024 筑龙网 本文共 58 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑2 工程概述2.1 工程概况沈阳铁路 住宅工程位于沈阳市玉屏路南侧,关凯湖街东侧。本工程选用人工挖孔桩基础。根据沈阳市勘察测绘院提供的《岩土工程勘察报告书》桩端持力层为中粗砂,桩端必须进入持力层不少于 1500mm。桩身混凝土强度等级为 C25、护壁混凝土强度等级 C20。桩身钢筋混凝土保护层厚为 150mm,桩身纵筋 20Φ14 通长设置,螺旋箍筋为 Φ8@150。桩身纵向钢筋需锚入承台内小于 35d。为保证桩顶混凝土的质量,桩顶应比所规定的设计标高超浇,在以后浇筑底板或承台结构时,再将此超浇部分凿掉。超浇高度不少于 100。2.2 工程地质情况 根据沈阳市勘察测绘院提供的《岩土工程勘察报告书》中地质条件如下:1)、杂填土:杂色,主要成分为粘性土、炉渣、碎砖、碎石及水泥块等,稍湿——饱和,结构松散,层厚 1.30-4.50m;2)、粉质粘土:褐色——黄褐色,可塑,饱和,层厚 0.2-2.8m;3)、粗 砂:...
