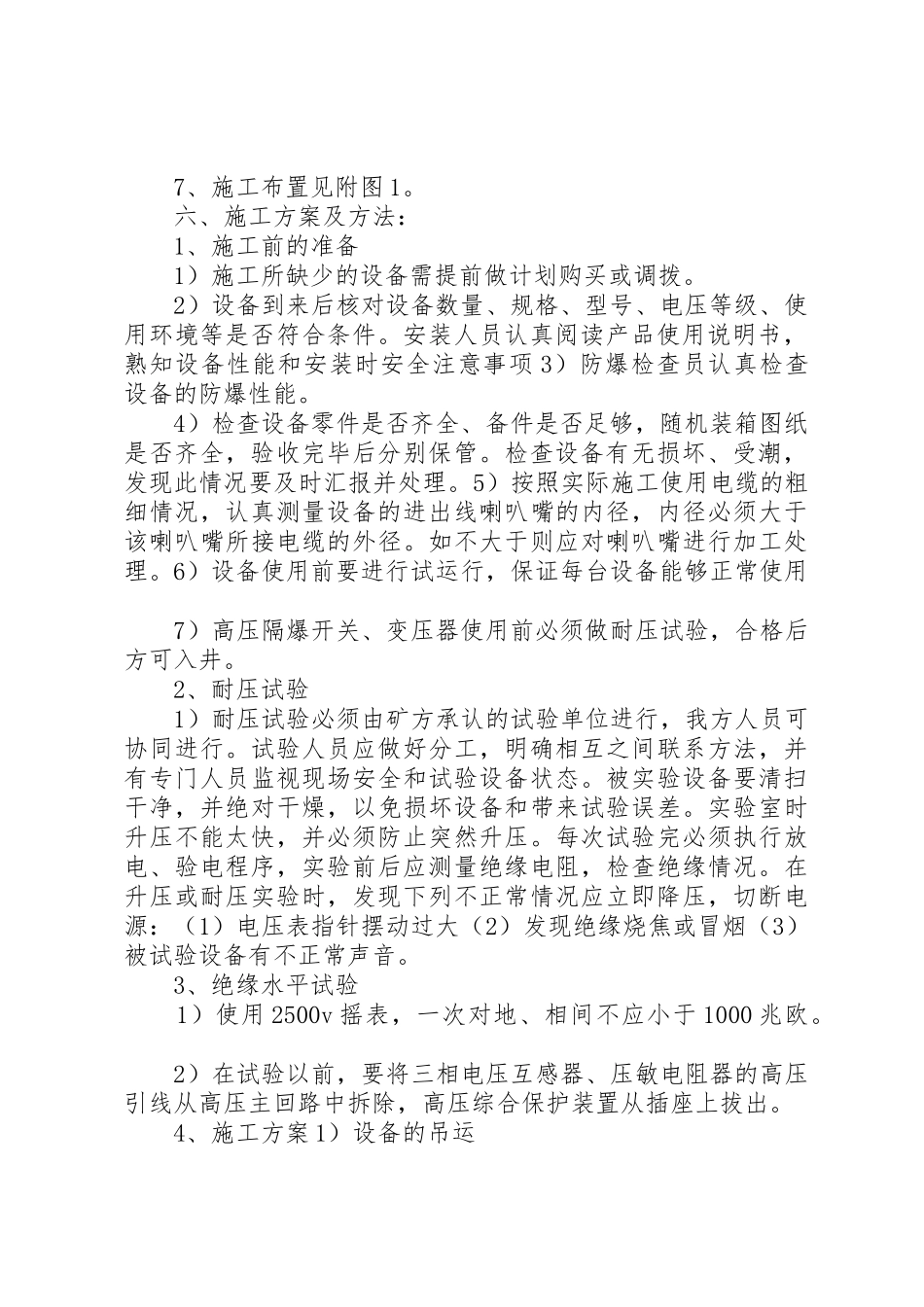

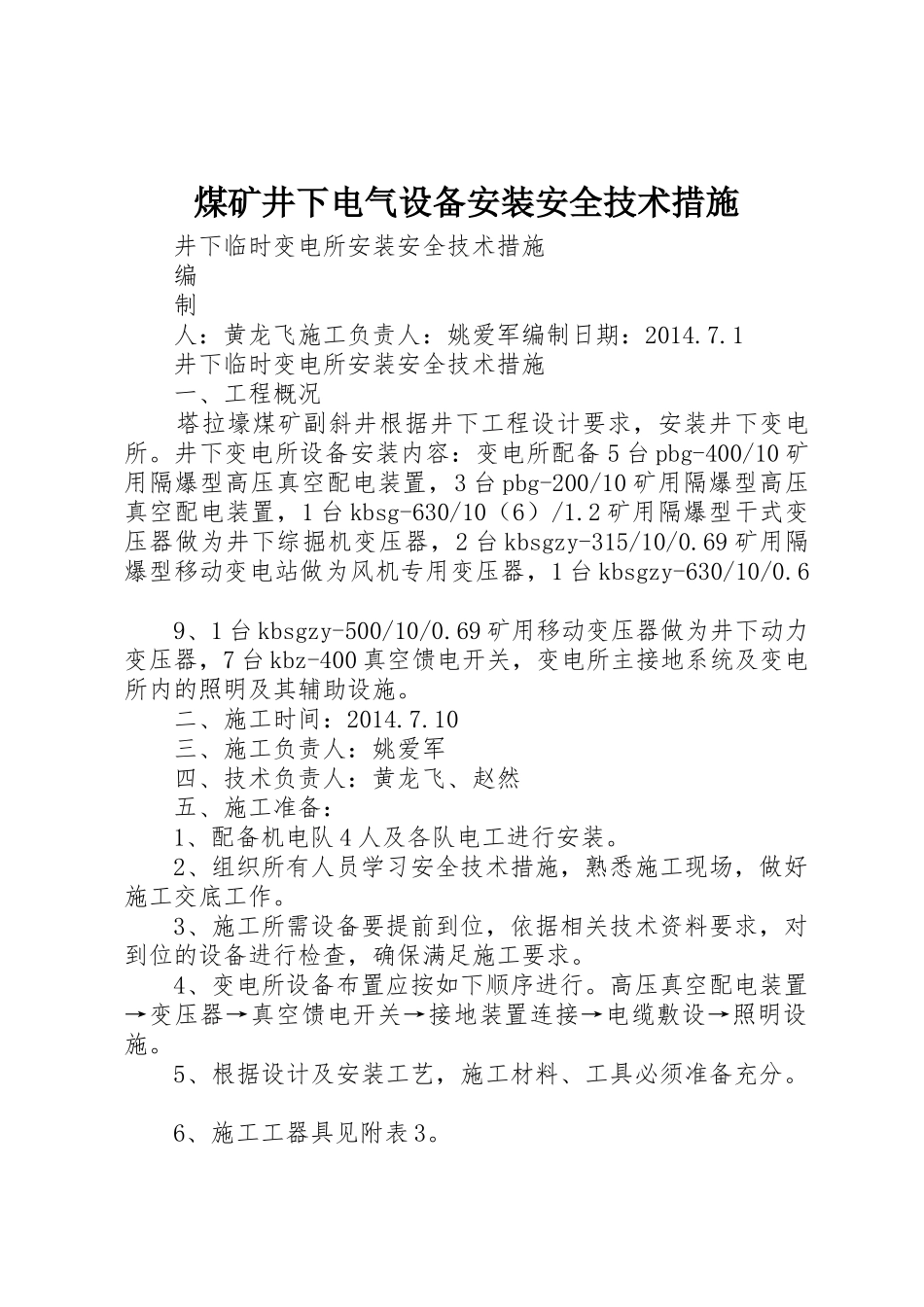

煤矿井下电气设备安装安全技术措施 井下临时变电所安装安全技术措施 编 制 人：黄龙飞施工负责人：姚爱军编制日期：2014.7.1 井下临时变电所安装安全技术措施 一、工程概况 塔拉壕煤矿副斜井根据井下工程设计要求，安装井下变电所。井下变电所设备安装内容：变电所配备 5 台 pbg-400/10 矿用隔爆型高压真空配电装置，3 台 pbg-200/10 矿用隔爆型高压真空配电装置，1 台 kbsg-630/10（6）/1.2 矿用隔爆型干式变压器做为井下综掘机变压器，2 台 kbsgzy-315/10/0.69 矿用隔爆型移动变电站做为风机专用变压器，1 台 kbsgzy-630/10/0.6 9、1 台 kbsgzy-500/10/0.69 矿用移动变压器做为井下动力变压器，7 台 kbz-400 真空馈电开关，变电所主接地系统及变电所内的照明及其辅助设施。 二、施工时间：2014.7.10 三、施工负责人：姚爱军 四、技术负责人：黄龙飞、赵然 五、施工准备： 1、配备机电队 4 人及各队电工进行安装。 2、组织所有人员学习安全技术措施，熟悉施工现场，做好施工交底工作。 3、施工所需设备要提前到位，依据相关技术资料要求，对到位的设备进行检查，确保满足施工要求。 4、变电所设备布置应按如下顺序进行。高压真空配电装置→变压器→真空馈电开关→接地装置连接→电缆敷设→照明设施。 5、根据设计及安装工艺，施工材料、工具必须准备充分。 6、施工工器具见附表 3。 7、施工布置见附图 1。 六、施工方案及方法： 1、施工前的准备 1）施工所缺少的设备需提前做计划购买或调拨。 2）设备到来后核对设备数量、规格、型号、电压等级、使用环境等是否符合条件。安装人员认真阅读产品使用说明书，熟知设备性能和安装时安全注意事项 3）防爆检查员认真检查设备的防爆性能。 4）检查设备零件是否齐全、备件是否足够，随机装箱图纸是否齐全，验收完毕后分别保管。检查设备有无损坏、受潮，发现此情况要及时汇报并处理。5）按照实际施工使用电缆的粗细情况，认真测量设备的进出线喇叭嘴的内径，内径必须大于该喇叭嘴所接电缆的外径。如不大于则应对喇叭嘴进行加工处理。6）设备使用前要进行试运行，保证每台设备能够正常使用 7）高压隔爆开关、变压器使用前必须做耐压试验，合格后方可入井。 2、耐压试验 1）耐压试验必须由矿方承认的试验单位进行，我方人员可协同进行。试验人员应做好分工，明确相互之间联系方法，并有专门人员监视现场安全和试验设备状态。被实验设备要清扫干净，并...
