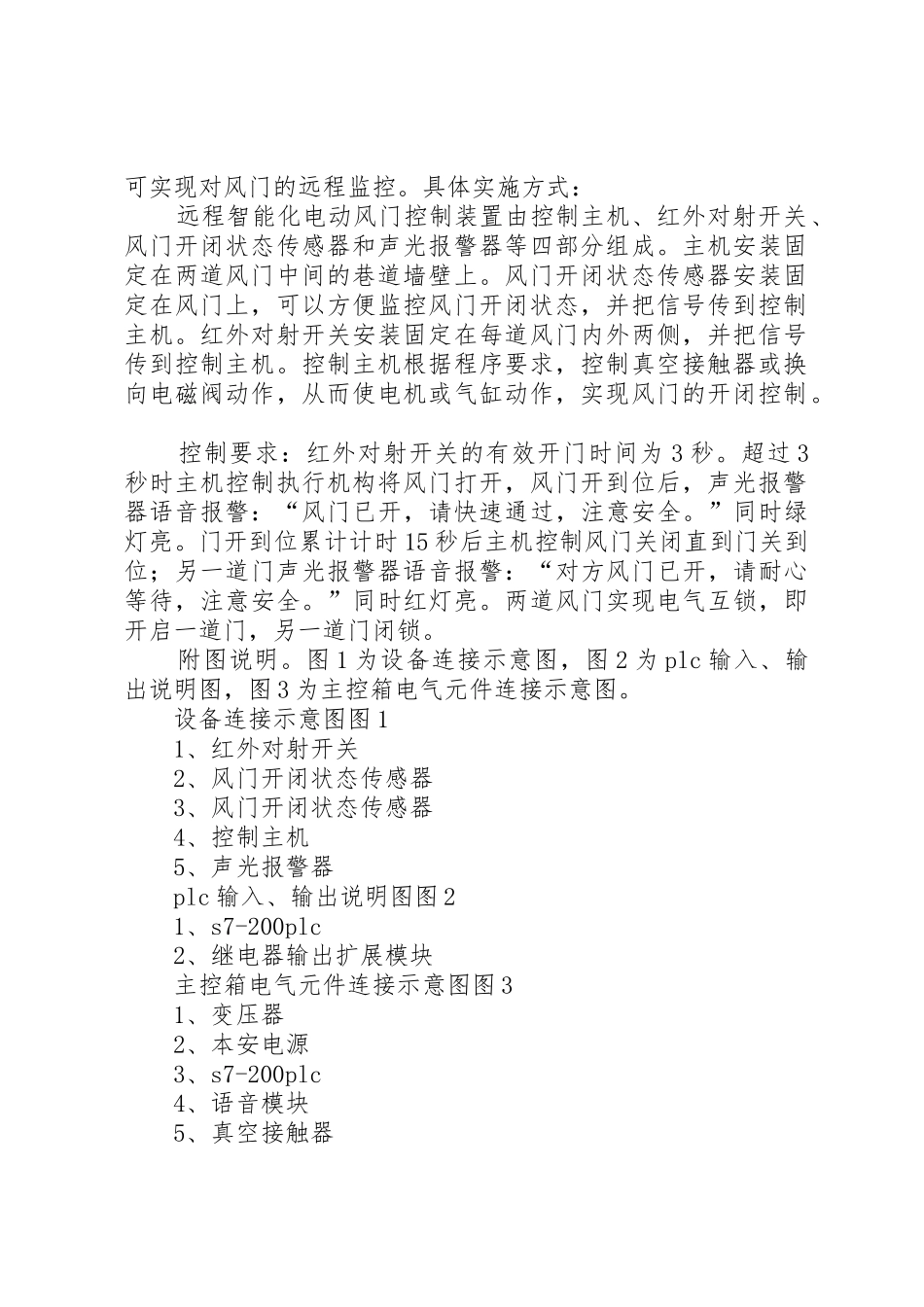

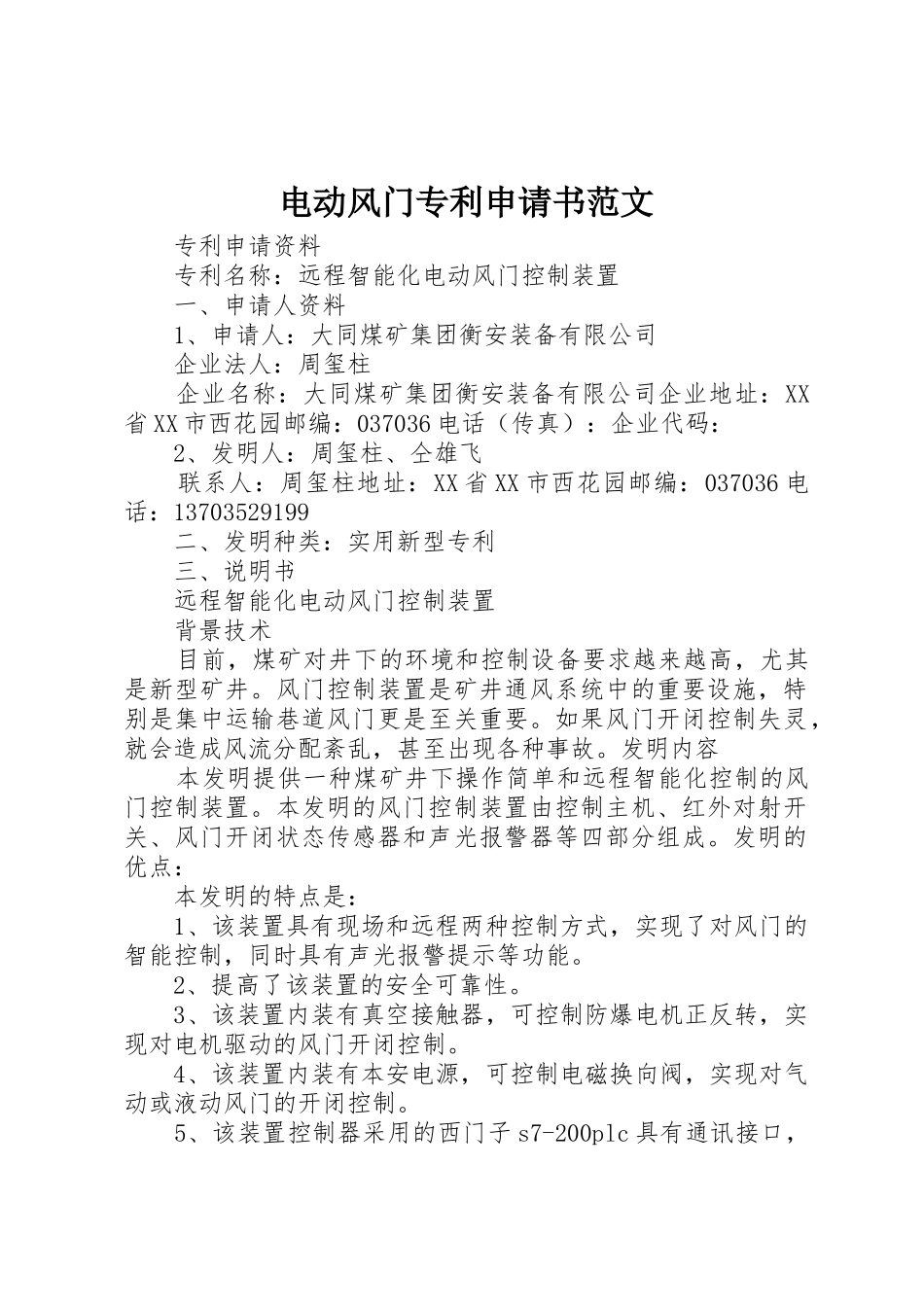

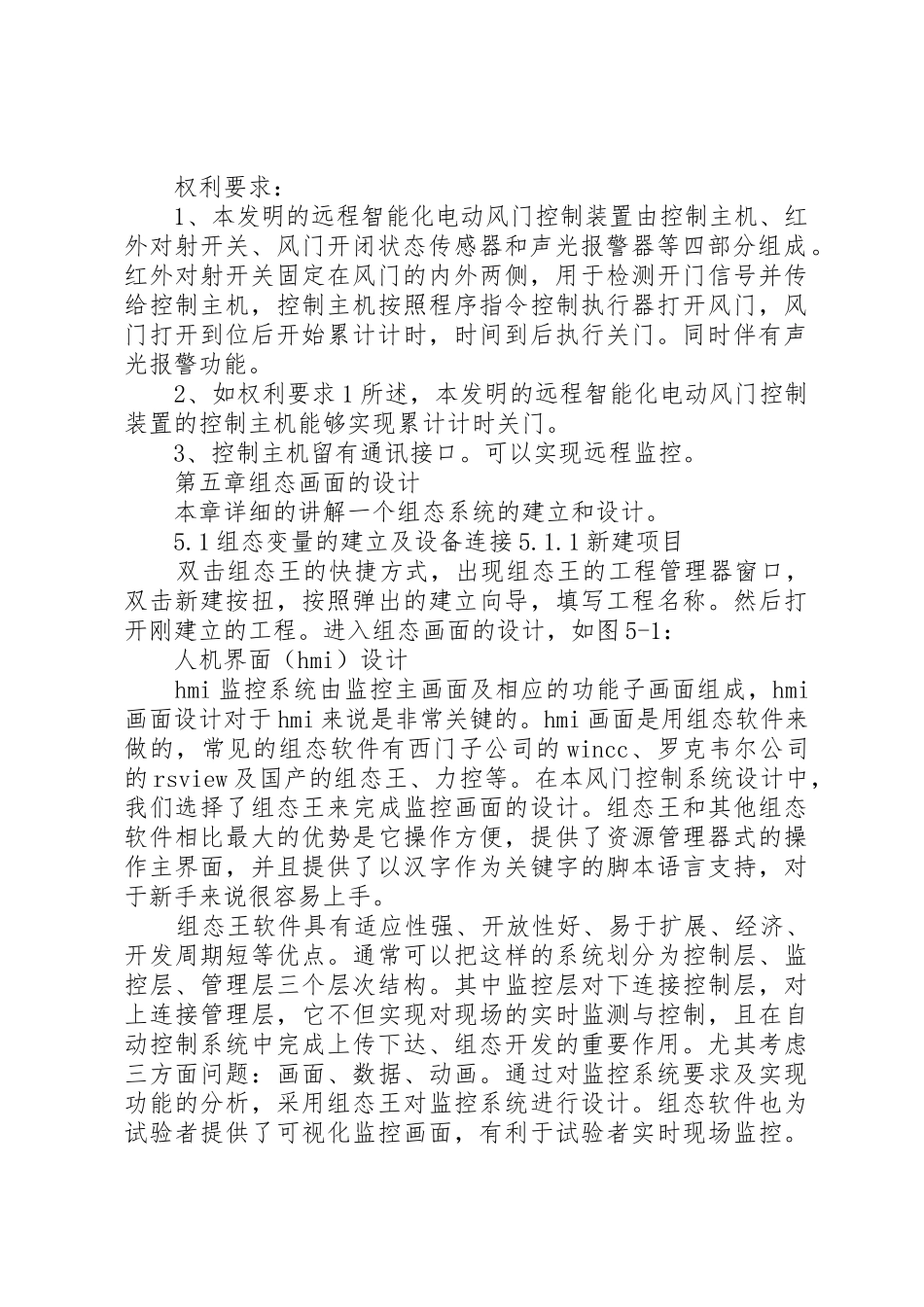

电动风门专利申请书范文 专利申请资料 专利名称：远程智能化电动风门控制装置 一、申请人资料 1、申请人：大同煤矿集团衡安装备有限公司 企业法人：周玺柱 企业名称：大同煤矿集团衡安装备有限公司企业地址：XX省 XX 市西花园邮编：037036 电话（传真）：企业代码： 2、发明人：周玺柱、仝雄飞 联系人：周玺柱地址：XX 省 XX 市西花园邮编：037036 电话：13703529199 二、发明种类：实用新型专利 三、说明书 远程智能化电动风门控制装置 背景技术 目前，煤矿对井下的环境和控制设备要求越来越高，尤其是新型矿井。风门控制装置是矿井通风系统中的重要设施，特别是集中运输巷道风门更是至关重要。如果风门开闭控制失灵，就会造成风流分配紊乱，甚至出现各种事故。发明内容 本发明提供一种煤矿井下操作简单和远程智能化控制的风门控制装置。本发明的风门控制装置由控制主机、红外对射开关、风门开闭状态传感器和声光报警器等四部分组成。发明的优点： 本发明的特点是： 1、该装置具有现场和远程两种控制方式，实现了对风门的智能控制，同时具有声光报警提示等功能。 2、提高了该装置的安全可靠性。 3、该装置内装有真空接触器，可控制防爆电机正反转，实现对电机驱动的风门开闭控制。 4、该装置内装有本安电源，可控制电磁换向阀，实现对气动或液动风门的开闭控制。 5、该装置控制器采用的西门子 s7-200plc 具有通讯接口，可实现对风门的远程监控。具体实施方式： 远程智能化电动风门控制装置由控制主机、红外对射开关、风门开闭状态传感器和声光报警器等四部分组成。主机安装固定在两道风门中间的巷道墙壁上。风门开闭状态传感器安装固定在风门上，可以方便监控风门开闭状态，并把信号传到控制主机。红外对射开关安装固定在每道风门内外两侧，并把信号传到控制主机。控制主机根据程序要求，控制真空接触器或换向电磁阀动作，从而使电机或气缸动作，实现风门的开闭控制。 控制要求：红外对射开关的有效开门时间为 3 秒。超过 3秒时主机控制执行机构将风门打开，风门开到位后，声光报警器语音报警：“风门已开，请快速通过，注意安全。”同时绿灯亮。门开到位累计计时 15 秒后主机控制风门关闭直到门关到位；另一道门声光报警器语音报警：“对方风门已开，请耐心等待，注意安全。”同时红灯亮。两道风门实现电气互锁，即开启一道门，另一道门闭锁。 附图说明。图 1 为设备连接示意图，图 2 为 plc 输入、...
