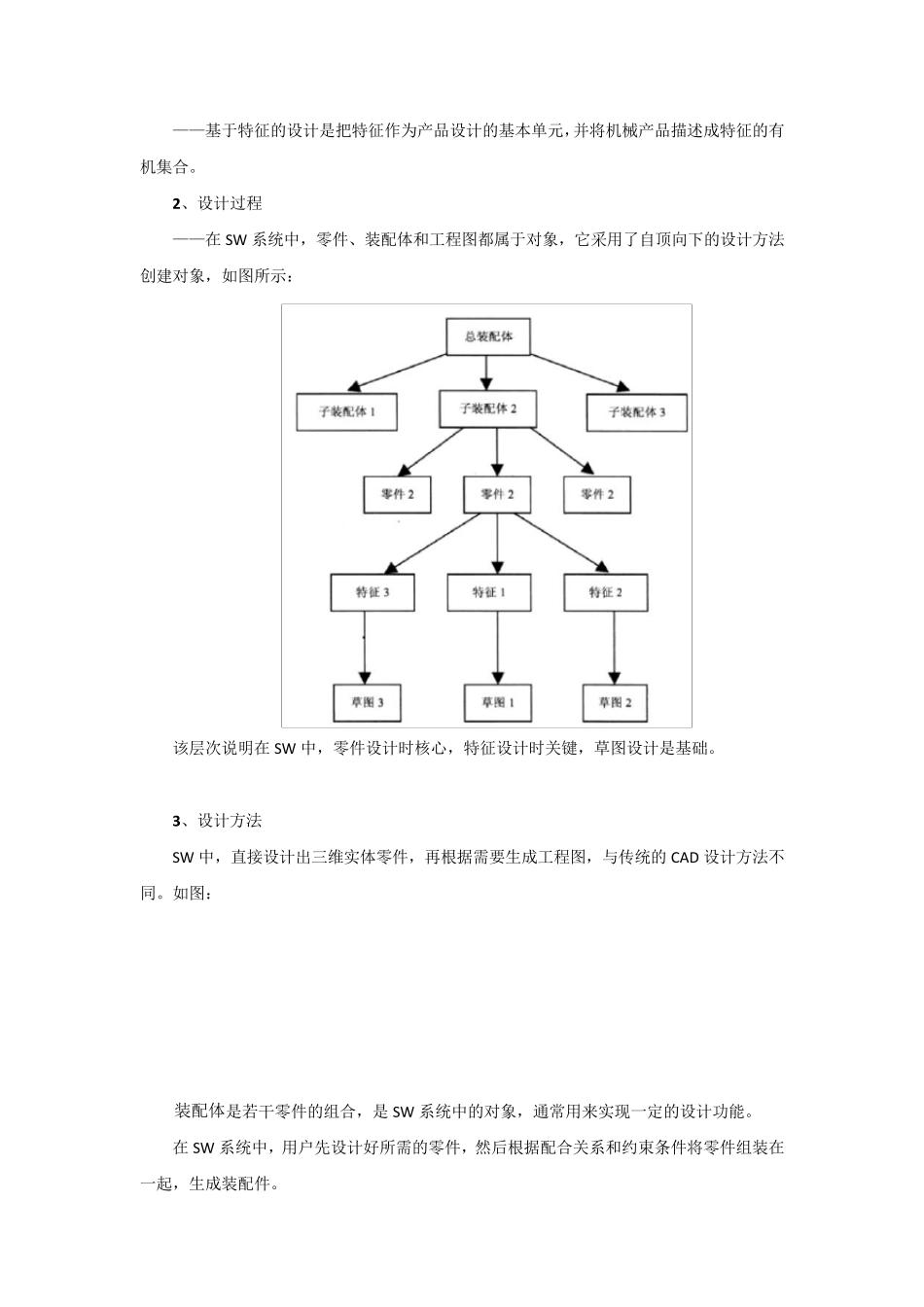

SOLIDWORKS_2012 中文版从入门到精通 SolidWorks 应用程序是一套机械设计自动化软件，它采用了大家所熟悉的Microsoft Window s 图形用户界面。使用它，机械设计工程师可以快速按照其设计思想绘制出草图，并运用特征与尺寸绘制模型实体、装配体及详细的工程图。 除了进行产品设计之外，SW 还集成了强大的辅助功能，可以对设计的产品进行三维浏览、运动模拟、碰撞和运动分析、受力分析等。 第 一章 SW2012 入门 一、SW 的设计思想 1、按照工程师的设计思想绘制出草图 2、生成二维工程图和三维零件、装配体 1、三维设计的3 个基本概念 ①实体造型 ——它是指在计算机中用一些基本元素来构造机械零件的完整几何模型。 ——设计人员在计算机上直接进行三维设计，在屏幕上能够见到产品的真实三维模型。 ——当零件在计算机中建立模型后，工程师就可以在计算机上很方便的进行后续环节的设计工作，如部件的模拟装配、总体布置、管路铺设、运动模拟、干涉检查以及数控加工与模拟等。 ② 参数化 ——传统的CAD 绘图都用固定的尺寸值定义几何元素，要想修改的话只有删除原有线条后重画，不方便。 ——参数化设计可使产品的设计图随着某些结构尺寸的修改和使用环境的变化而自动修改图形。 ——参数化设计一般是指设计对象的结构形状比较定型，可以用一组参数来约束尺寸关系。生产中常用的系列化标准件就属于该类型。 ③特征 ——特征兼有形状和功能两种属性，包括特定几何形状、拓扑关系、典型功能、绘画表示方法、制造技术和公差要求。 ——它是产品设计和制造者最关注的对象，是产品局部信息的集合。 ——基于特征的设计是把特征作为产品设计的基本单元，并将机械产品描述成特征的有机集合。 2、设计过程 ——在 SW 系统中，零件、装配体和工程图都属于对象，它采用了自顶向下的设计方法创建对象，如图所示： 该层次说明在 SW 中，零件设计时核心，特征设计时关键，草图设计是基础。 3、设计方法 SW 中，直接设计出三维实体零件，再根据需要生成工程图，与传统的 CAD 设计方法不同。如图： 装配体是若干零件的组合，是 SW 系统中的对象，通常用来实现一定的设计功能。 在 SW 系统中，用户先设计好所需的零件，然后根据配合关系和约束条件将零件组装在一起，生成装配件。 工程图就是常说的工程图纸，是 SW系统中的对象，用来记录和描述设计结果，是工程设计中的主要档案文件。 用户根据设计好的零件和装...
