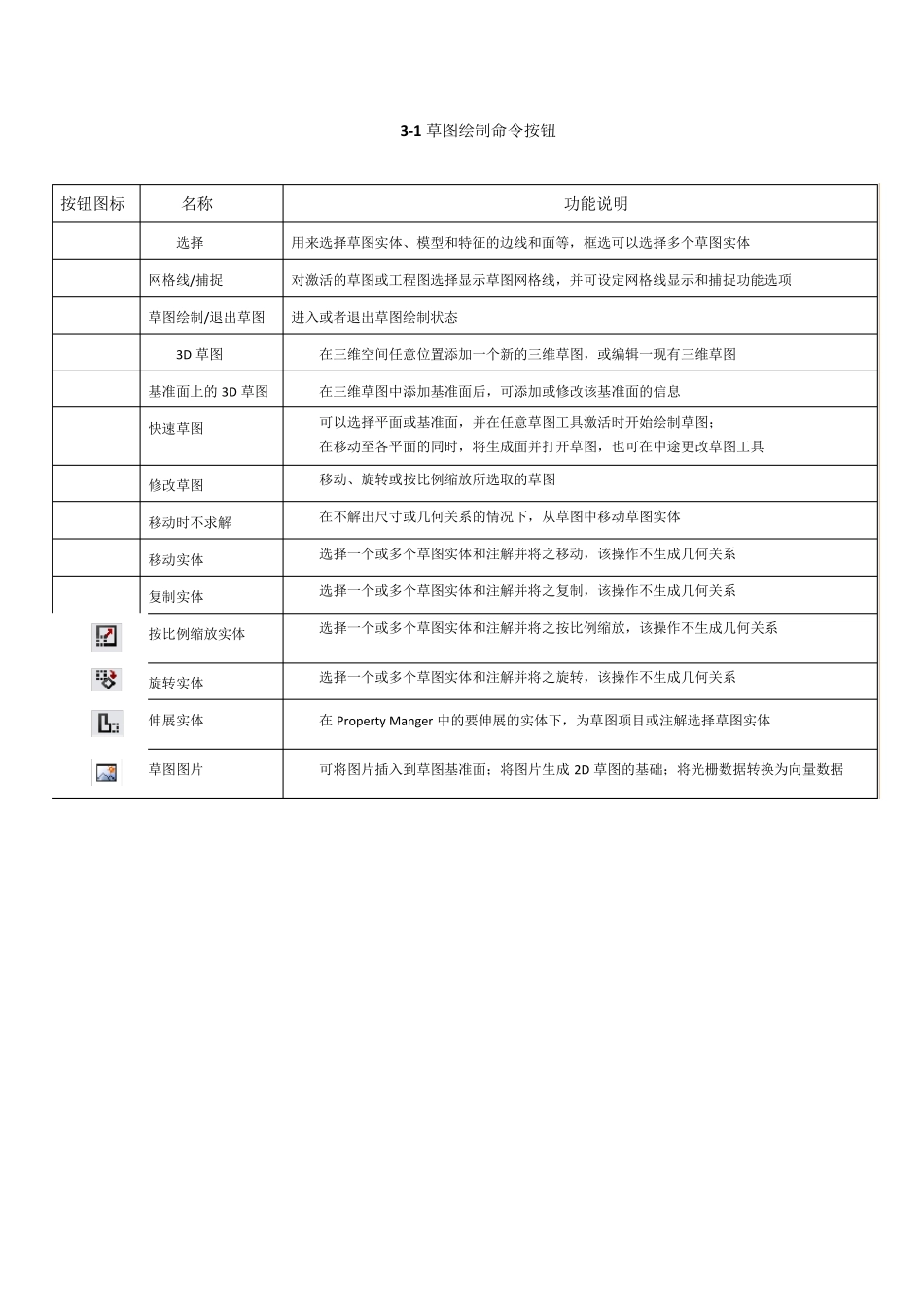

SOLIDWORKS_2012 中文版从入门到精通 SolidWorks 的大部分特征是由二维草图绘制开始的，草图绘制在该软件使用中占有重要地位。 草图一般是由点、线、圆弧、圆和抛物线等基本图形构成的封闭或不封闭的几何图形，是三维实体建模的基础。 一个完整的草图包括了几何形状、几何关系和尺寸标注3 方面的信息。 知识点 ——草图绘制的基本知识 ——草图绘制 ——草图编辑 ——尺寸标注 第 二章 草图绘制基础 一、草图绘制的基本知识 主要介绍如何开始绘制草图，熟悉“草图”工具栏，认识绘图光标和锁点光标，以及退出草图绘制状态。 1、进入草图绘制 绘制二维草图，必须进入草图绘制状态，草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面，总之，必须指定基准面。 绘制草图必须认识草图绘制的工具，下为常用的“草图”工具栏： ① 选择草图绘制实体 ——插入→草图绘制 ——选择基准面 ——标准视图→正视于，方便绘图 ② 选择草图绘制基准面 ——选择基准面（前视、右视、上视） ——标准视图→正视于，方便绘图 ——单击“草图”工具栏的，进入草图绘制状态。 2、退出草图绘制 草图绘制完毕后，可立即建立特征，也可以退出草图绘制再建立特征。 退出草图的方法有下列几种： ——插入→退出草图 ——单击“标准”工具栏的（重建模型）按钮 ——单击“草图”工具栏的（退出草图）按钮 ——利用图形区确认角落的图标，在右上角，单击它就能退出草图绘制状态 3、草图绘制工具 草图工具栏主要包括 4 大类： 草图绘制、实体绘制、标注几何关系、草图编辑工具 3-1 草图绘制命令按钮 按钮图标 名称 功能说明 选择 用来选择草图实体、模型和特征的边线和面等，框选可以选择多个草图实体 网格线/捕捉 对激活的草图或工程图选择显示草图网格线，并可设定网格线显示和捕捉功能选项 草图绘制/退出草图 进入或者退出草图绘制状态 3D 草图 在三维空间任意位置添加一个新的三维草图，或编辑一现有三维草图 基准面上的 3D 草图 在三维草图中添加基准面后，可添加或修改该基准面的信息 快速草图 可以选择平面或基准面，并在任意草图工具激活时开始绘制草图； 在移动至各平面的同时，将生成面并打开草图，也可在中途更改草图工具 修改草图 移动、旋转或按比例缩放所选取的草图 移动时不求解 在不解出尺寸或几何关系的情况下，从草图中移动草图实体 移动实体 选择一个或多个草图...
