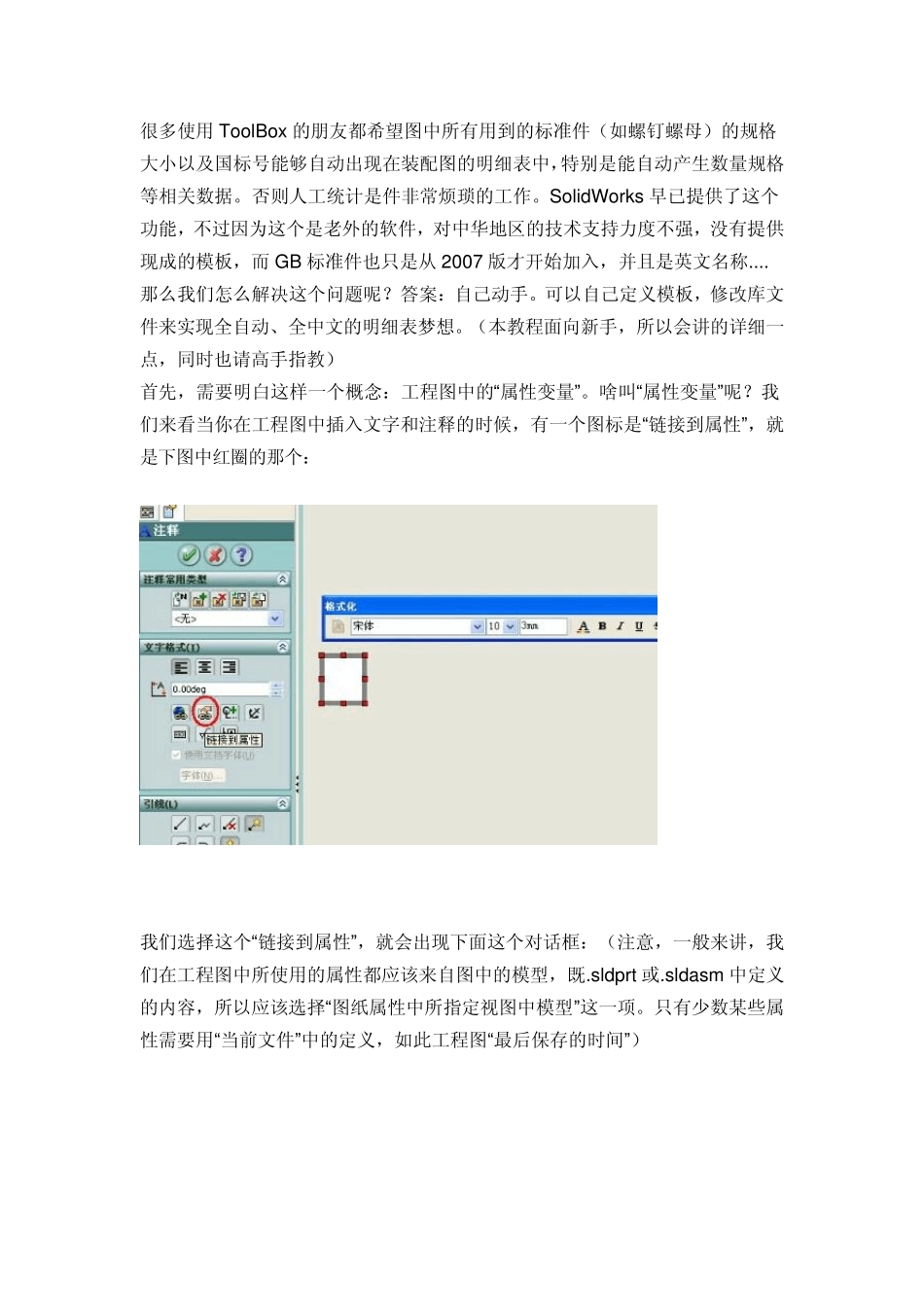

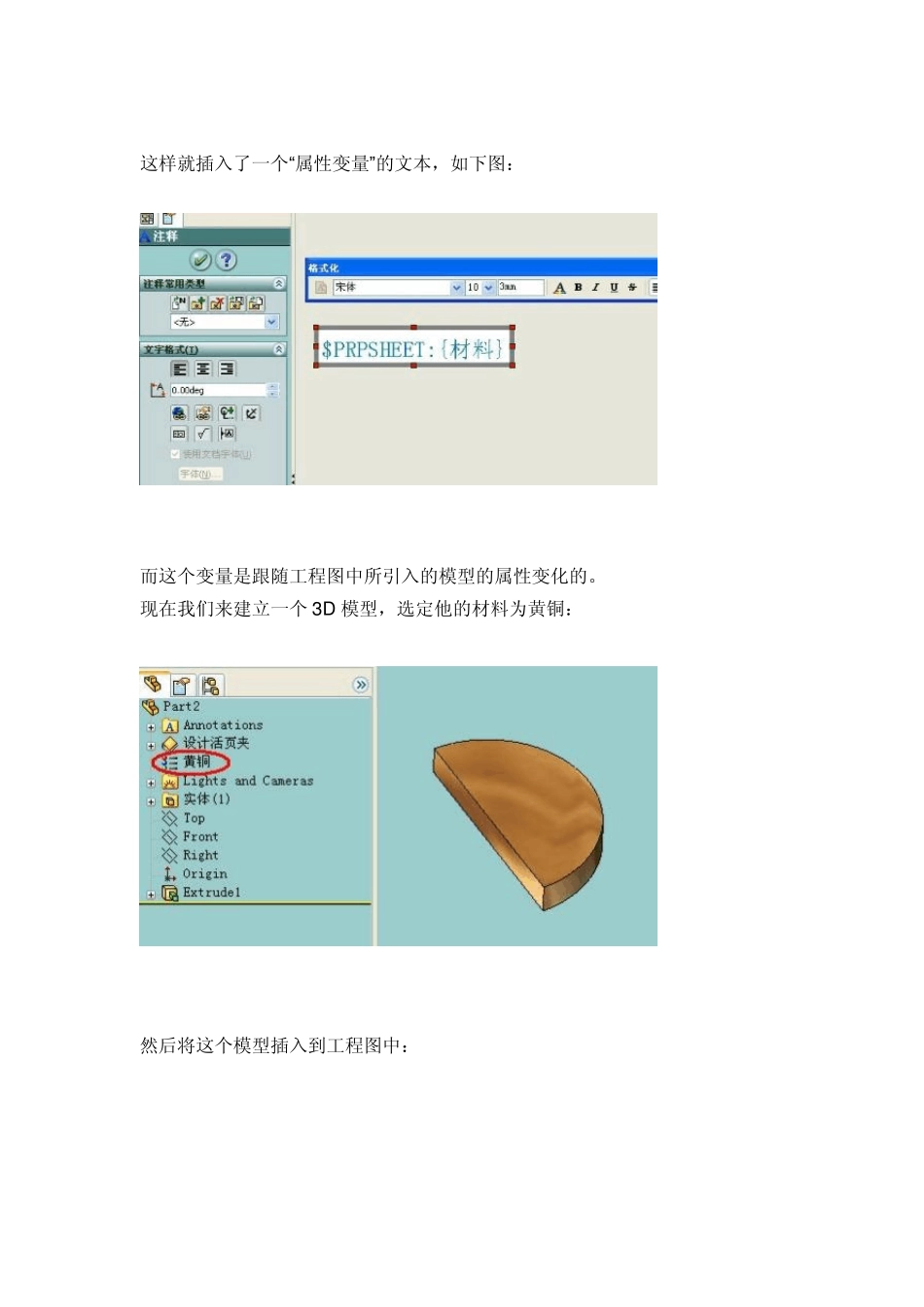

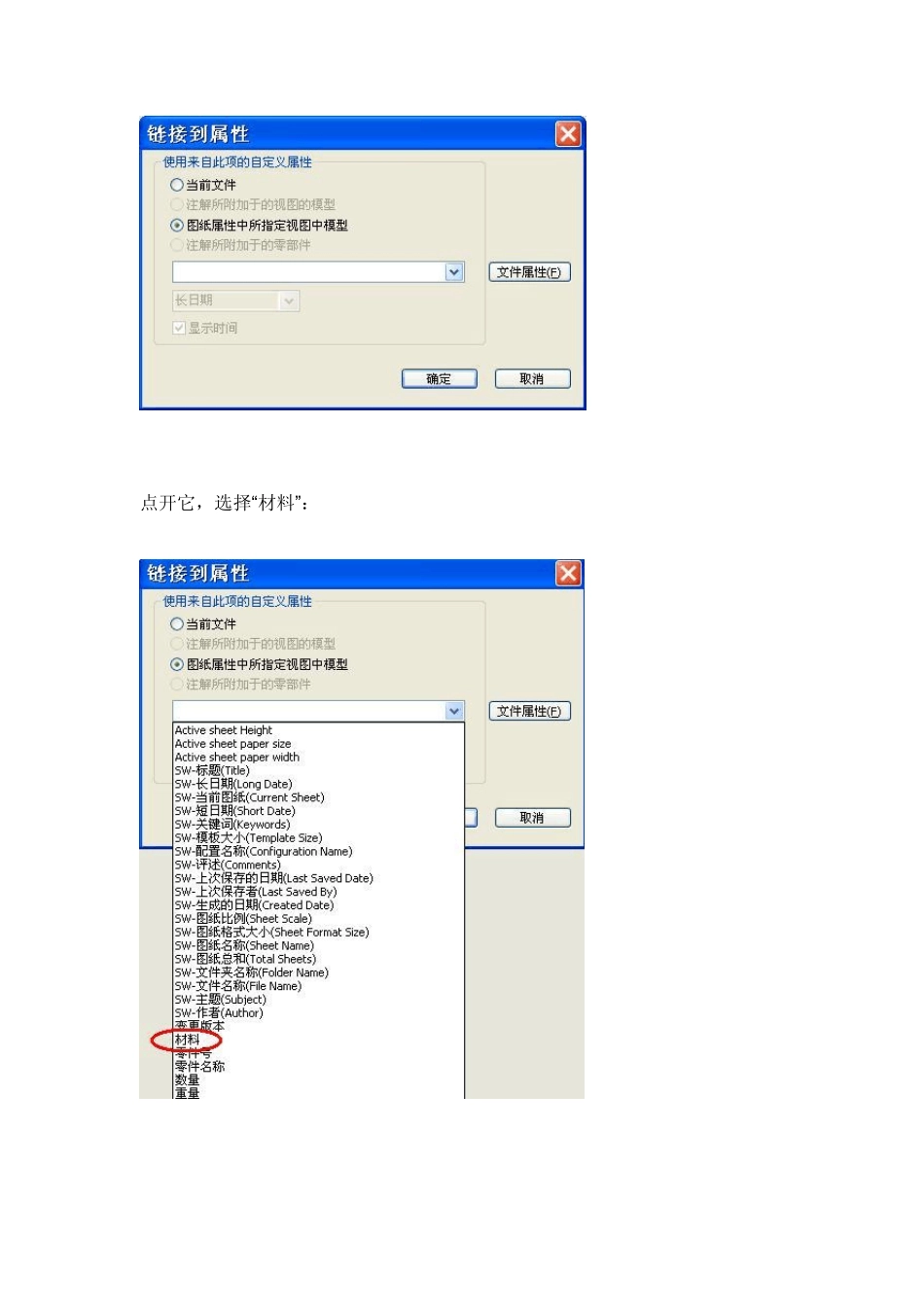

很多使用 ToolBox 的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。否则人工统计是件非常烦琐的工作。SolidWorks 早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而 GB 标准件也只是从 2007 版才开始加入，并且是英文名称.... 那么我们怎么解决这个问题呢？答案：自己动手。可以自己定义模板，修改库文件来实现全自动、全中文的明细表梦想。（本教程面向新手，所以会讲的详细一点，同时也请高手指教） 首先，需要明白这样一个概念：工程图中的“属性变量”。啥叫“属性变量”呢？我们来看当你在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈的那个： 我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt 或.sldasm 中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”） 点开它，选择“材料”： 这样就插入了一个“属性变量”的文本，如下图： 而这个变量是跟随工程图中所引入的模型的属性变化的。 现在我们来建立一个3D 模型，选定他的材料为黄铜： 然后将这个模型插入到工程图中： 看吧，那个“属性变量”的文本就变成了“黄铜”。看到这里，可能有朋友会马上尝试，可是，怎么没有那个“材料”的属性呢？ 这个前面说过，没有现成的模板给你，需要自己定义零件和装配体的模板。下一篇继续讲解。 上一篇里已经有示例，如何将 3D 模型中所定义的“材料”引入工程图中。可以说，“属性变量”就是 SolidWorks 中 3D 模型与工程图之间的一个“纽带”，使得工程图中不仅是各视图与原模型关联，各种文字及表格也是与原模型相关联的。而这也是目前的 3D 软件的终极目标：所有的设计信息及技术表达全部包含在一个 3D图中，而 2D 的工程图仅仅是辅助，甚至可以不要，仅在需要纸质图纸交流的时候方便、自动的生成。 也许，老外们对未来的设想是这样的：电脑将无处不在，数字信息的交流可以替代传统的方式。那么，处于技术前沿的工程师们就更应提早去应用。 在目前的版本中，SolidWorks 自身模板中的属性变量并不一定是我们需要的，所以要自己定义一些属性变量。那...
