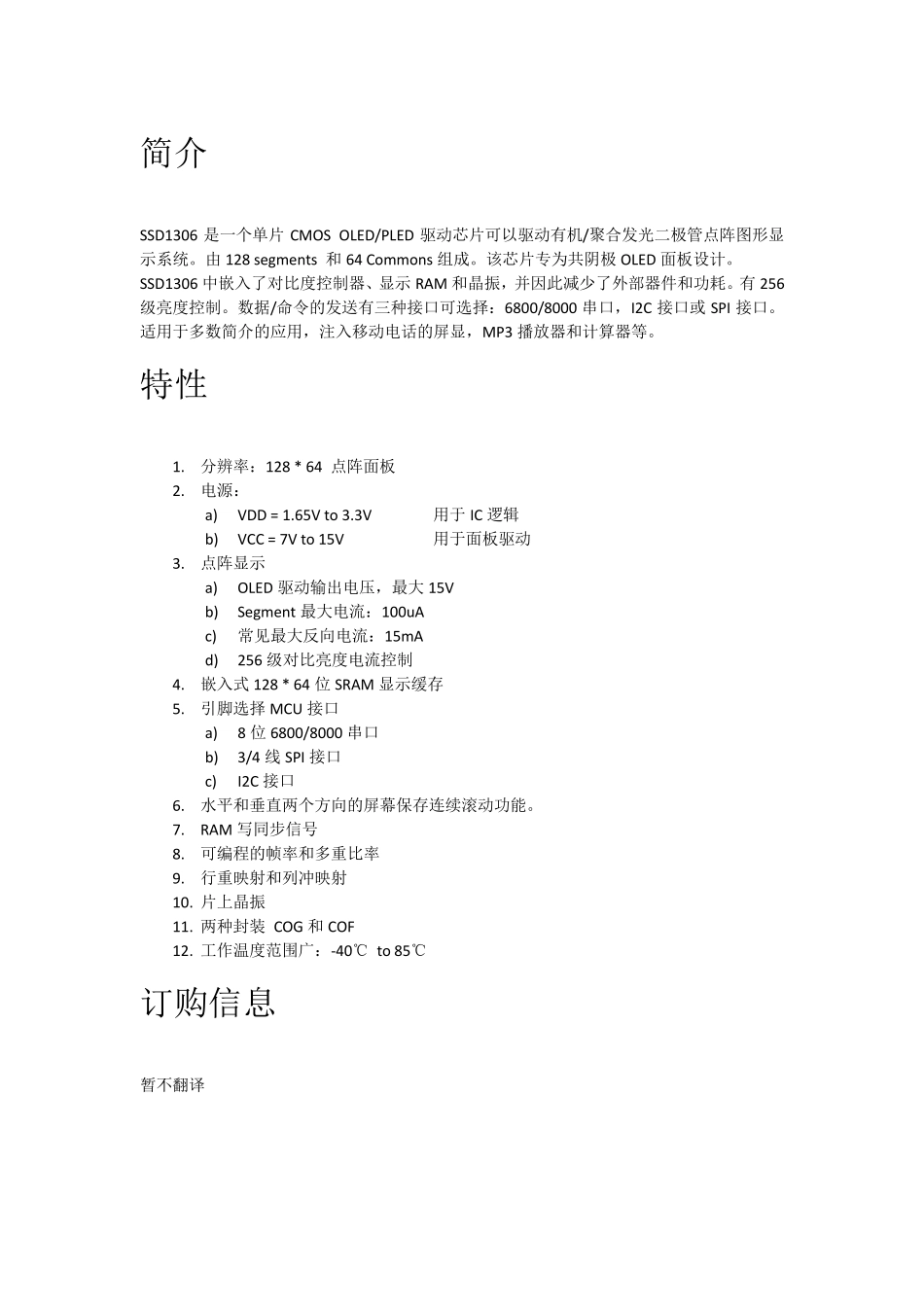

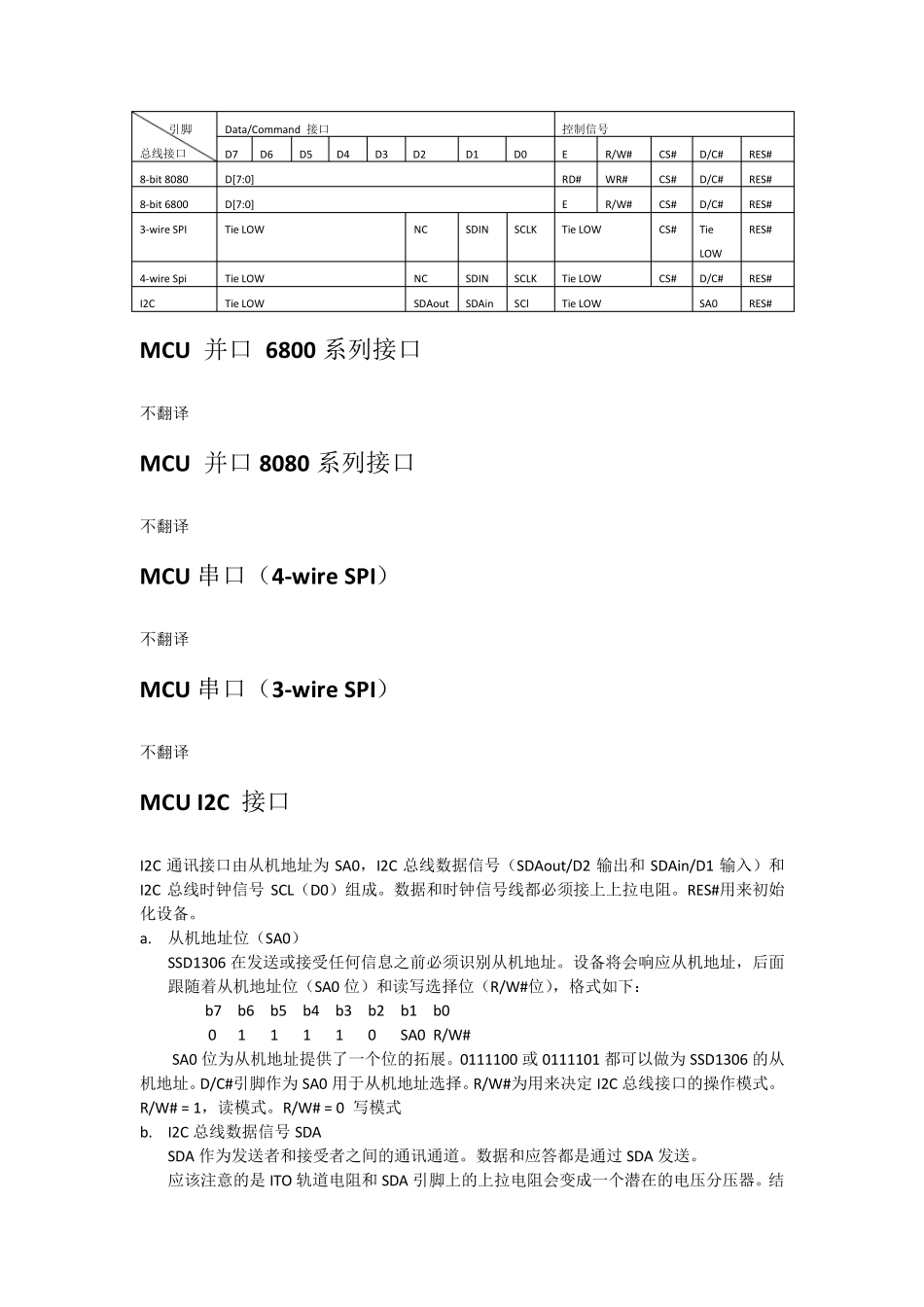

简介 SSD1306 是一个单片 CMOS OLED/PLED 驱动芯片可以驱动有机/聚合发光二极管点阵图形显示系统。由 128 segments 和 64 Commons 组成。该芯片专为共阴极 OLED 面板设计。 SSD1306 中嵌入了对比度控制器、显示 RAM 和晶振，并因此减少了外部器件和功耗。有 256级亮度控制。数据/命令的发送有三种接口可选择：6800/8000 串口，I2C 接口或 SPI 接口。适用于多数简介的应用，注入移动电话的屏显，MP3 播放器和计算器等。 特性 1. 分辨率：128 * 64 点阵面板 2. 电源： a) VDD = 1.65V to 3.3V 用于 IC 逻辑 b) VCC = 7V to 15V 用于面板驱动 3. 点阵显示 a) OLED 驱动输出电压，最大 15V b) Segment 最大电流：100u A c) 常见最大反向电流：15mA d) 256 级对比亮度电流控制 4. 嵌入式 128 * 64 位 SRAM 显示缓存 5. 引脚选择 MCU 接口 a) 8 位 6800/8000 串口 b) 3/4 线 SPI 接口 c) I2C 接口 6. 水平和垂直两个方向的屏幕保存连续滚动功能。 7. RAM 写同步信号 8. 可编程的帧率和多重比率 9. 行重映射和列冲映射 10. 片上晶振 11. 两种封装 COG 和 COF 12. 工作温度范围广：-40℃ to 85℃ 订购信息 暂不翻译 结构方框图 功能块描述 MCU接口选择 SSD1306MCU 接口由8 个数据引脚和5 个控制引脚组成。引脚分配由不同的接口选择决定，详情如下表。不同的 MCU 模块可以通过 BS[2:0]引脚的硬件选择设置。 引脚 总线接口 Data/Command 接口 控制信号 D7 D6 D5 D4 D3 D2 D1 D0 E R/W# CS# D/C# RES# 8-bit 8080 D[7:0] RD# WR# CS# D/C# RES# 8-bit 6800 D[7:0] E R/W# CS# D/C# RES# 3-w ire SPI Tie LOW NC SDIN SCLK Tie LOW CS# Tie LOW RES# 4-w ire Spi Tie LOW NC SDIN SCLK Tie LOW CS# D/C# RES# I2C Tie LOW SDAout SDAin SCl Tie LOW SA0 RES# MCU 并口 6800 系列接口 不翻译 MCU 并口8080 系列接口 不翻译 MCU 串口（4-w ire SPI） 不翻译 MCU 串口（3-w ire SPI） 不翻译 MCU I2C 接口 I2C 通讯接口由从机地址为SA0，I2C 总线数据信号（SDAout/D2 输出和SDAin/D1 输入）和I2C 总线时钟信号SCL（D0）组成。数据和时钟信号线都必须接上上拉电阻。RES#用来初始化设备。 a. 从机地址位（SA0） SSD1306 在发送...
