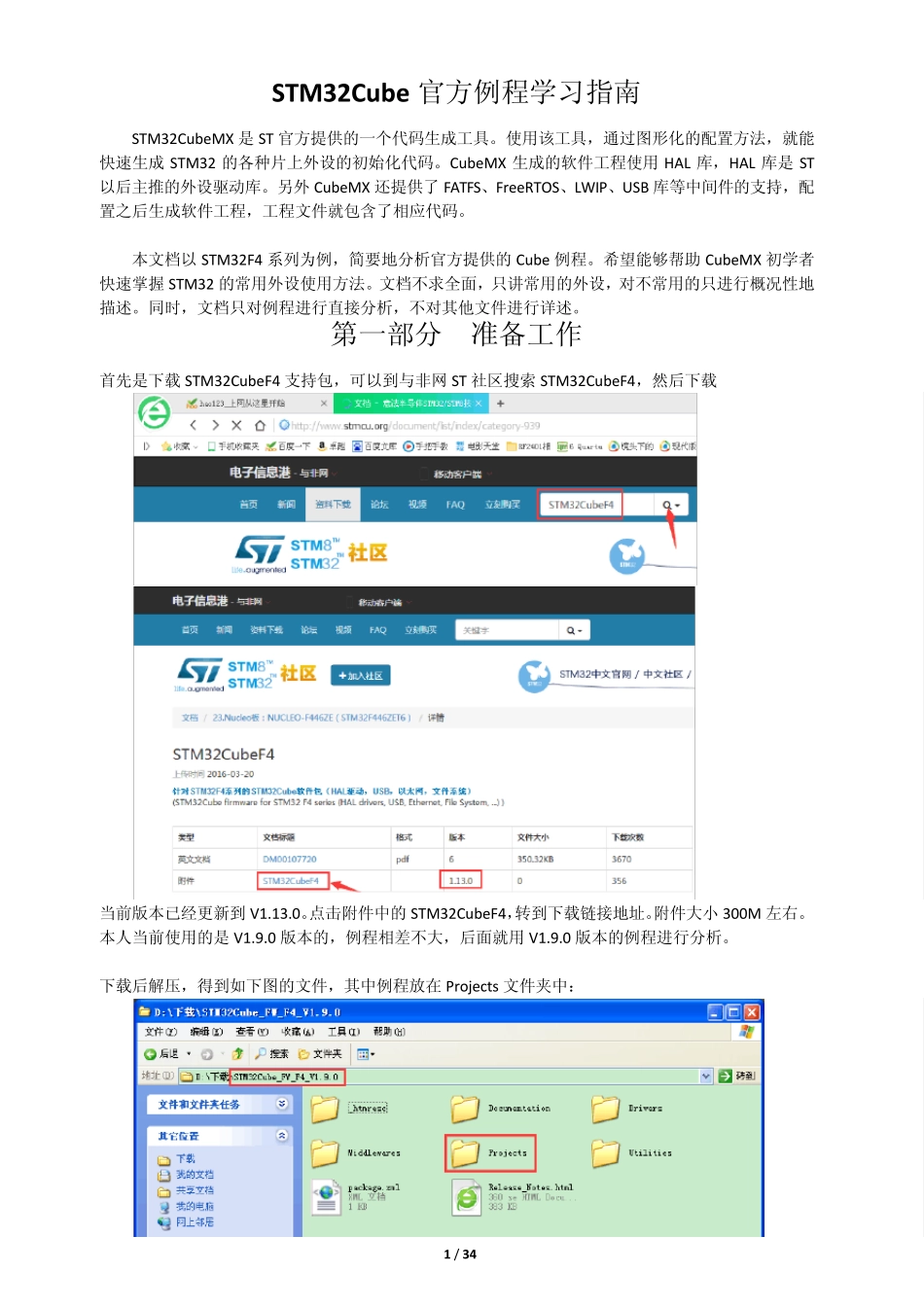

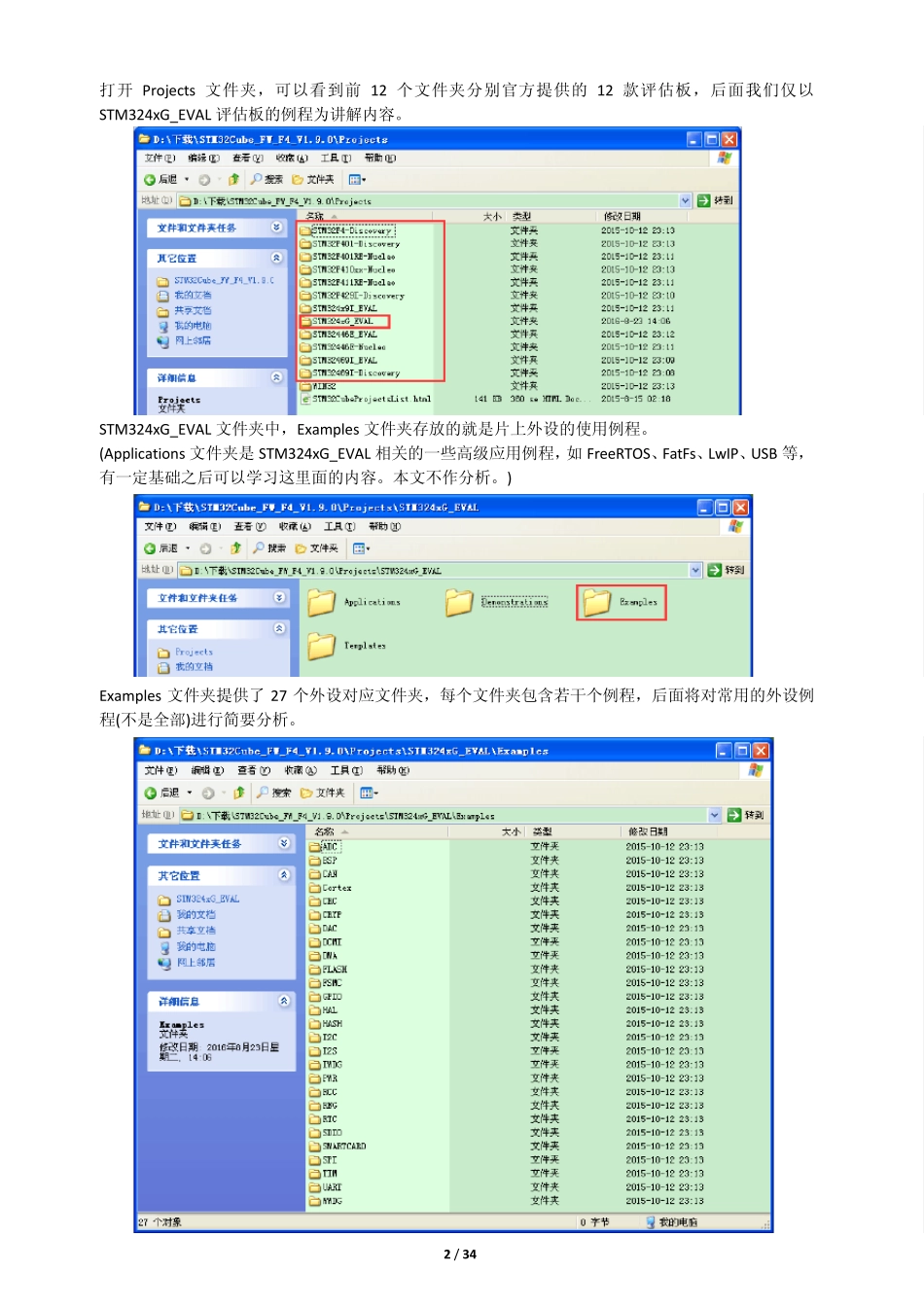

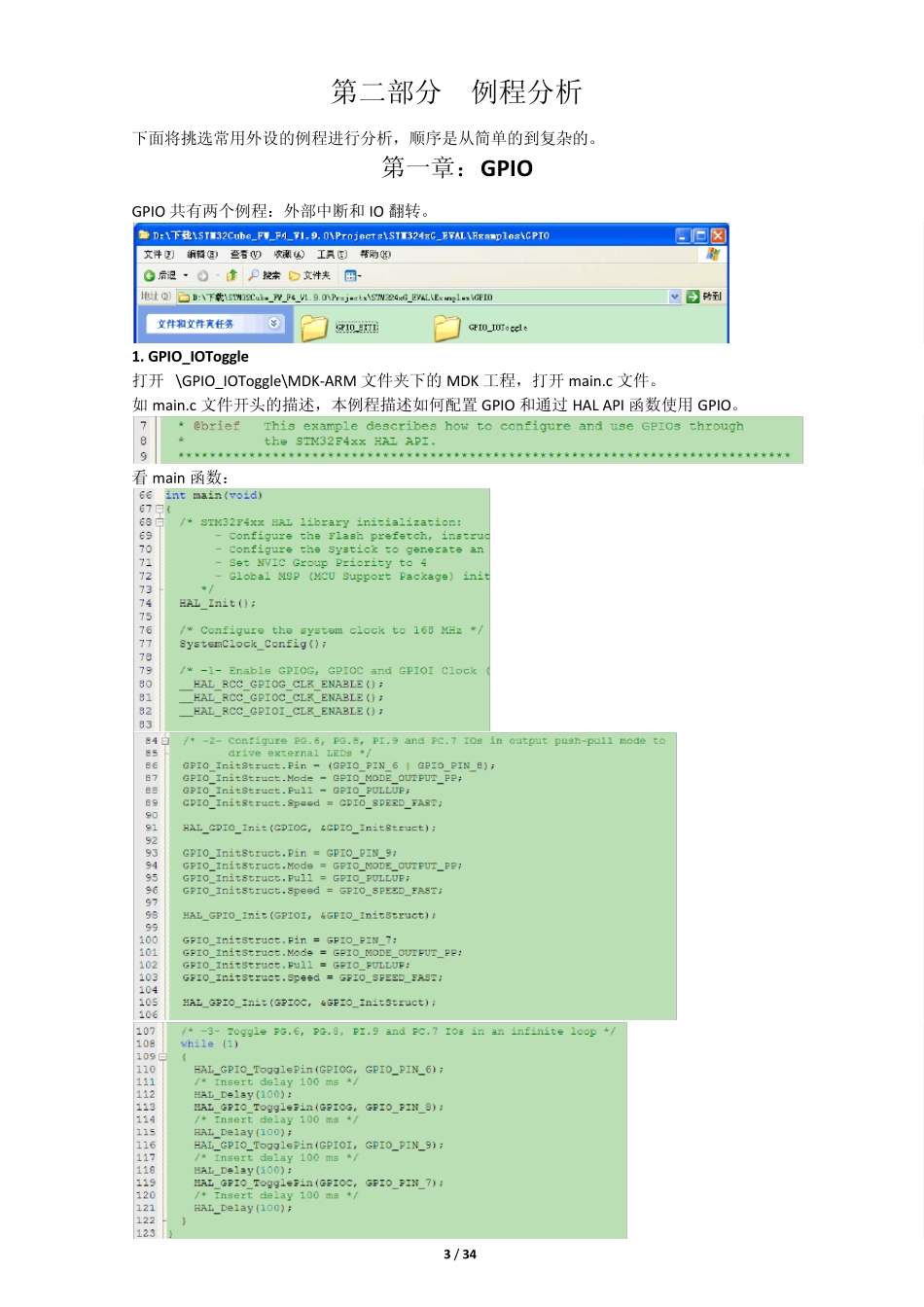

1 / 34 STM32Cube 官方例程学习指南 STM32Cu beMX 是ST 官方提供的一个代码生成工具。使用该工具，通过图形化的配置方法，就能快速生成STM32 的各种片上外设的初始化代码。Cu beMX 生成的软件工程使用HAL 库，HAL 库是ST以后主推的外设驱动库。另外Cu beMX 还提供了FATFS、FreeRTOS、LWIP、USB 库等中间件的支持，配置之后生成软件工程，工程文件就包含了相应代码。 本文档以STM32F4 系列为例，简要地分析官方提供的Cu be 例程。希望能够帮助 Cu beMX 初学者快速掌握 STM32 的常用外设使用方法。文档不求全面，只讲常用的外设，对不常用的只进行概况性地描述。同时，文档只对例程进行直接分析，不对其他文件进行详述。 第一部分 准备工作 首先是下载 STM32Cu beF4 支持包，可以到与非网 ST 社区搜索 STM32Cu beF4，然后下载 当前版本已经更新到 V1.13.0。点击附件中的STM32Cu beF4，转到下载链接地址。附件大小 300M 左右。 本人当前使用的是V1.9.0 版本的，例程相差不大，后面就用V1.9.0 版本的例程进行分析。 下载后解压，得到如下图的文件，其中例程放在 Projects 文件夹中： 2 / 34 打开Projects 文件夹，可以看到前12 个文件夹分别官方提供的12 款评估板，后面我们仅以STM324xG_EVAL 评估板的例程为讲解内容。 STM324xG_EVAL 文件夹中，Examples 文件夹存放的就是片上外设的使用例程。 (Applications 文件夹是STM324xG_EVAL 相关的一些高级应用例程，如FreeRTOS、FatFs、LwIP、USB 等，有一定基础之后可以学习这里面的内容。本文不作分析。) Examples 文件夹提供了 27 个外设对应文件夹，每个文件夹包含若干个例程，后面将对常用的外设例程(不是全部)进行简要分析。 3 / 34 第二部分 例程分析 下面将挑选常用外设的例程进行分析，顺序是从简单的到复杂的。 第一章：GPIO GPIO 共有两个例程：外部中断和 IO 翻转。 1. GPIO_IOTo ggle 打开…\GPIO_IOToggle\MDK-ARM 文件夹下的MDK 工程，打开 main.c 文件。 如 main.c 文件开头的描述，本例程描述如何配置 GPIO 和通过 HAL API 函数使用GPIO。 看 main 函数： 4 / 34 分析：从注释可以看出，GPIO 的控制只需要3 个步骤，使能GPIO 时钟、配置 GPIO 模式、控制GPIO状态。前两个步骤的代码不需要用户手动输入，完全有 STM32Cu beMX生成，用户只需要在Cu beMX中用图形化界面进行配置...
