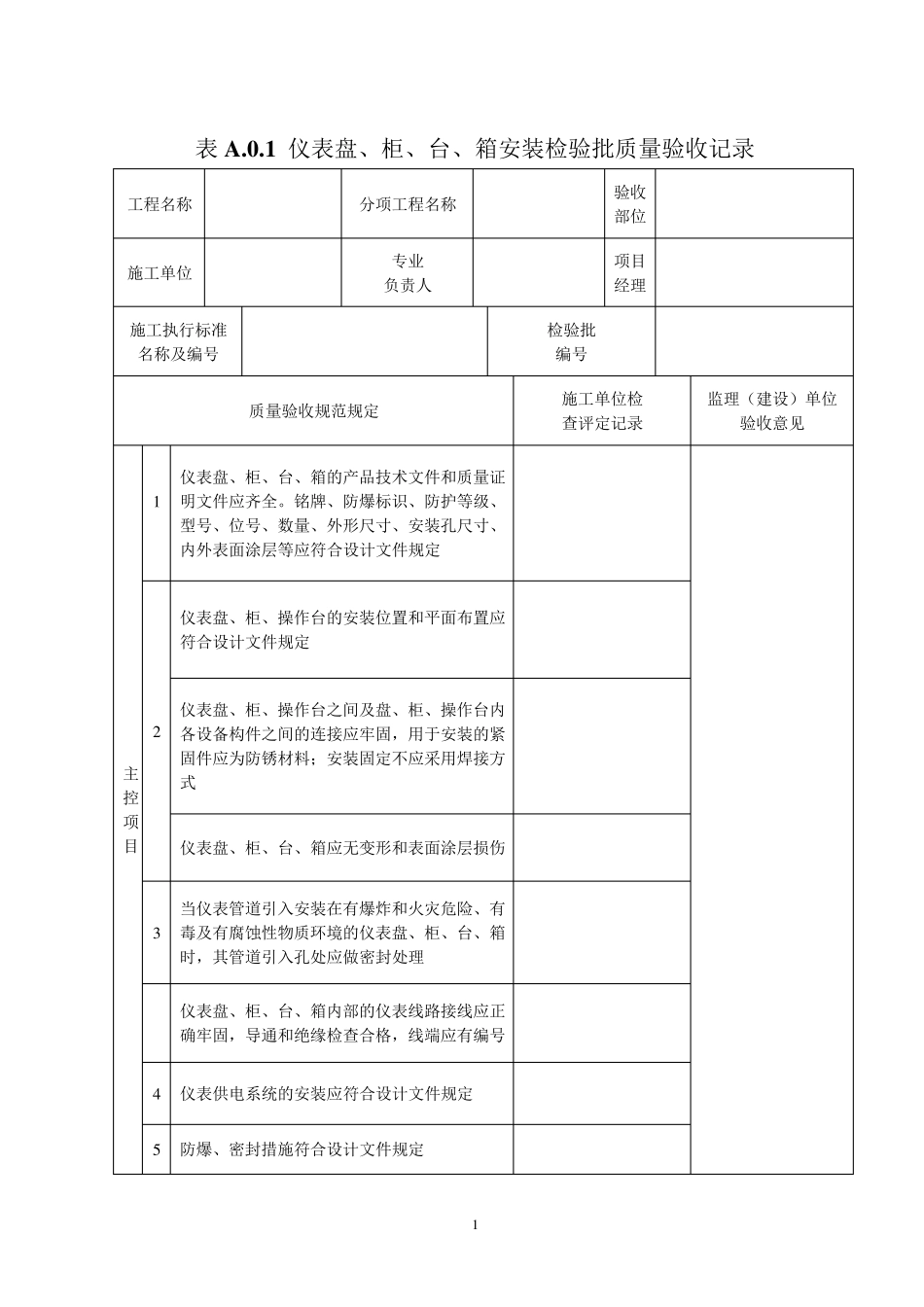

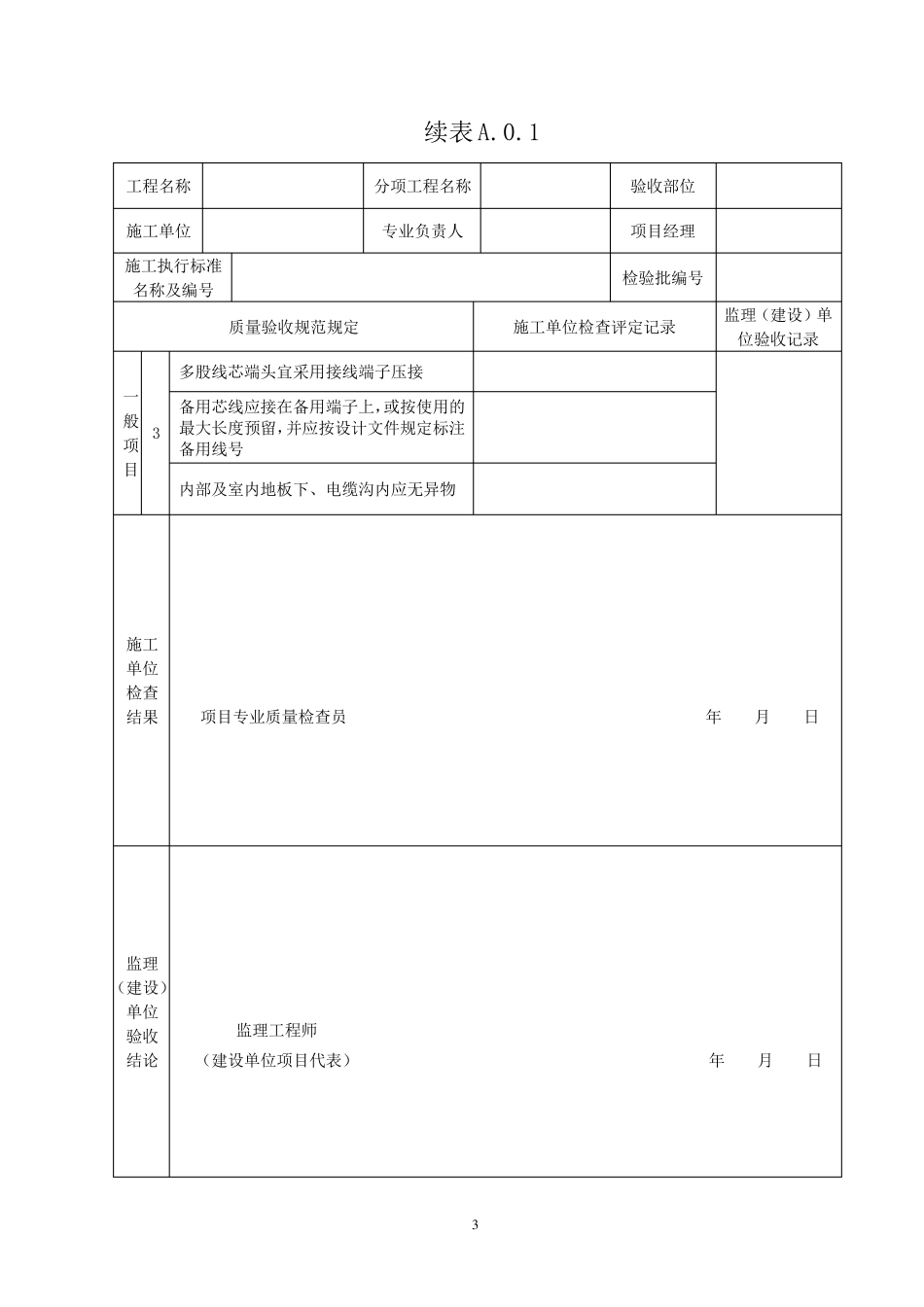

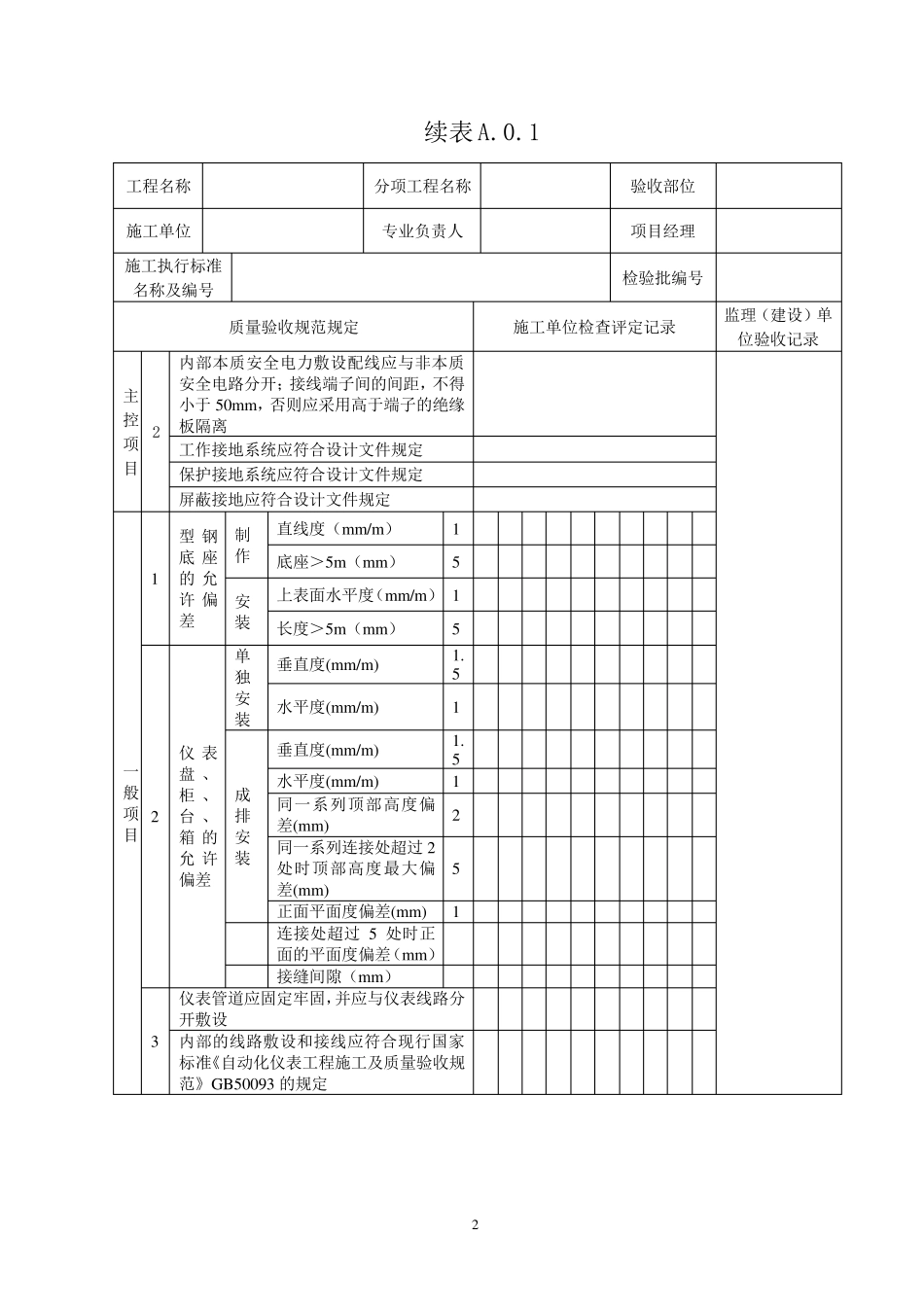

1 表A .0.1 仪表盘、柜、台、箱安装检验批质量验收记录 工程名称 分项工程名称 验收部位 施工单位 专业 负责人 项目经理 施工执行标准名称及编号 检验批 编号 质量验收规范规定 施工单位检 查评定记录 监理（建设）单位 验收意见 主控项目 1 仪表盘、柜、台、箱的产品技术文件和质量证明文件应齐全。铭牌、防爆标识、防护等级、型号、位号、数量、外形尺寸、安装孔尺寸、内外表面涂层等应符合设计文件规定 2 仪表盘、柜、操作台的安装位置和平面布置应符合设计文件规定 仪表盘、柜、操作台之间及盘、柜、操作台内各设备构件之间的连接应牢固，用于安装的紧固件应为防锈材料；安装固定不应采用焊接方式 仪表盘、柜、台、箱应无变形和表面涂层损伤 3 当仪表管道引入安装在有爆炸和火灾危险、有毒及有腐蚀性物质环境的仪表盘、柜、台、箱时，其管道引入孔处应做密封处理 仪表盘、柜、台、箱内部的仪表线路接线应正确牢固，导通和绝缘检查合格，线端应有编号 4 仪表供电系统的安装应符合设计文件规定 5 防爆、密封措施符合设计文件规定 2 续表 A.0.1 工程名称 分项工程名称 验收部位 施工单位 专业负责人 项目经理 施工执行标准名称及编号 检验批编号 质量验收规范规定 施工单位检查评定记录 监理（建设）单 位验收记录 主控项目 2 内部本质安全电力敷设配线应与非本质安全电路分开；接线端子间的间距，不得小于50mm，否则应采用高于端子的绝缘板隔离 工作接地系统应符合设计文件规定 保护接地系统应符合设计文件规定 屏蔽接地应符合设计文件规定 一般项目 1 型钢底座的允许偏差 制作 直线度（mm/m） 1 底座＞5m（mm） 5 安装 上表面水平度（mm/m） 1 长度＞5m（mm） 5 2 仪表盘、柜 、台 、箱 的允许偏差 单独安装 垂直度(mm/m) 1.5 水平度(mm/m) 1 成排安装 垂直度(mm/m) 1.5 水平度(mm/m) 1 同一系列顶部高度偏差(mm) 2 同一系列连接处超过 2处时顶部高度最大偏差(mm) 5 正面平面度偏差(mm) 1 连接处超过 5 处时正面的平面度偏差（mm） 接缝间隙（mm） 3 仪表管道应固定牢固，并应与仪表线路分开敷设 内部的线路敷设和接线应符合现行国家标准《自动化仪表工程施工及质量验收规范》GB50093 的规定 3 续表 A.0.1 工程名称 分项工程名称 验收部位 施工单位 专业负责人 项目经理 施工执行标准名称及编号 检验批编号 质量验收规范规定 施...
