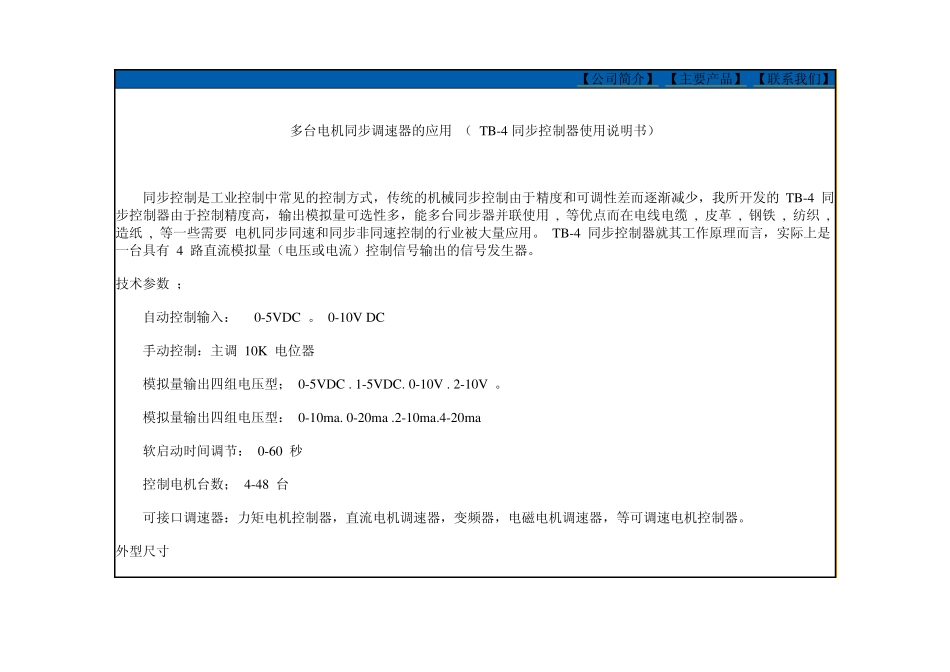

【公司简介】 【主要产品】 【联系我们】 多台电机同步调速器的应用 （ TB-4 同步控制器使用说明书） 同步控制是工业控制中常见的控制方式，传统的机械同步控制由于精度和可调性差而逐渐减少，我所开发的 TB-4 同步控制器由于控制精度高，输出模拟量可选性多，能多台同步器并联使用 , 等优点而在电线电缆 , 皮革 , 钢铁 , 纺织 , 造纸 , 等一些需要 电机同步同速和同步非同速控制的行业被大量应用
TB-4 同步控制器就其工作原理而言，实际上是一台具有 4 路直流模拟量（电压或电流）控制信号输出的信号发生器
技术参数 ； 自动控制输入： 0-5VDC
0-10V DC 手动控制：主调 10K 电位器 模拟量输出四组电压型； 0-5VDC
1-5VDC
模拟量输出四组电压型： 0-10m a
0-20m a
2-10m a
4-20m a 软启动时间调节： 0-60 秒 控制电机台数； 4-48 台 可接口调速器：力矩电机控制器，直流电机调速器，变频器，电磁电机调速器，等可调速电机控制器
外型尺寸 原理示意图 同步器的技术及其特点 TB-4 同步器，内部采用 MAXI 公司的是最新 12 位 D/A ， A/D 转换电路，他能通过主调电位器同时输出 4 组电压量或电流量信号，这四组信号可通过 4 个多圈微调电位器，在原有主调电位器调节输出的（电压或电流）基础上增加或衰减，以达到多台电机的同步同速和同步非同速控制

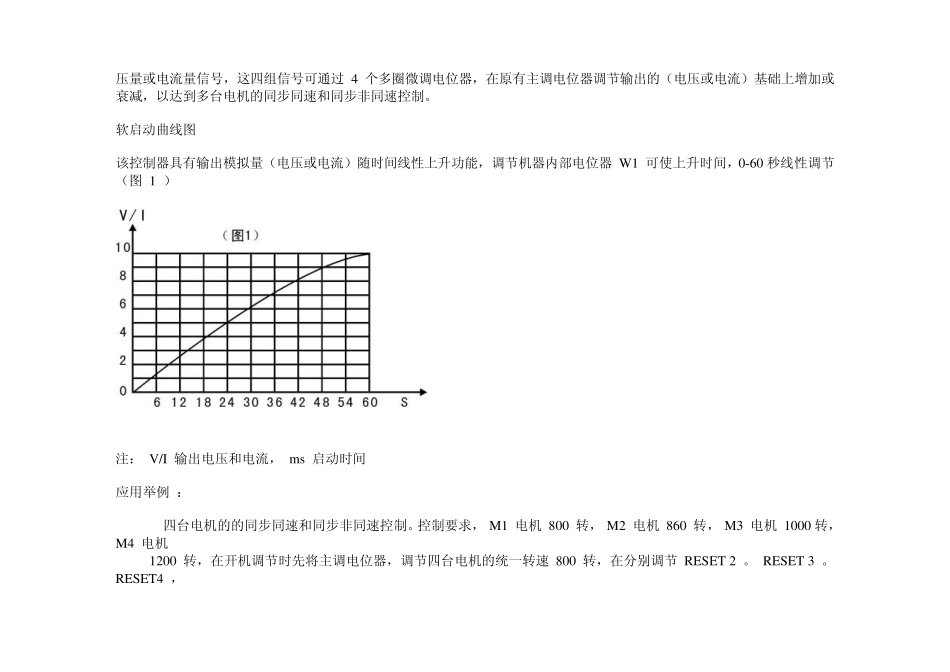

软启动曲线图 该控制器具有输出模拟量（电压或电流）随时间线性上升功能，调节机器内部电位器 W1 可使上升时间，0-60 秒线性调节（图 1 ） 注： V/I 输出电压和电流， ms 启动时间 应用举例 ： 四台电机的的同步同速和同步非同速控制
控制要求， M1 电机 800 转， M2 电机 860 转， M3
