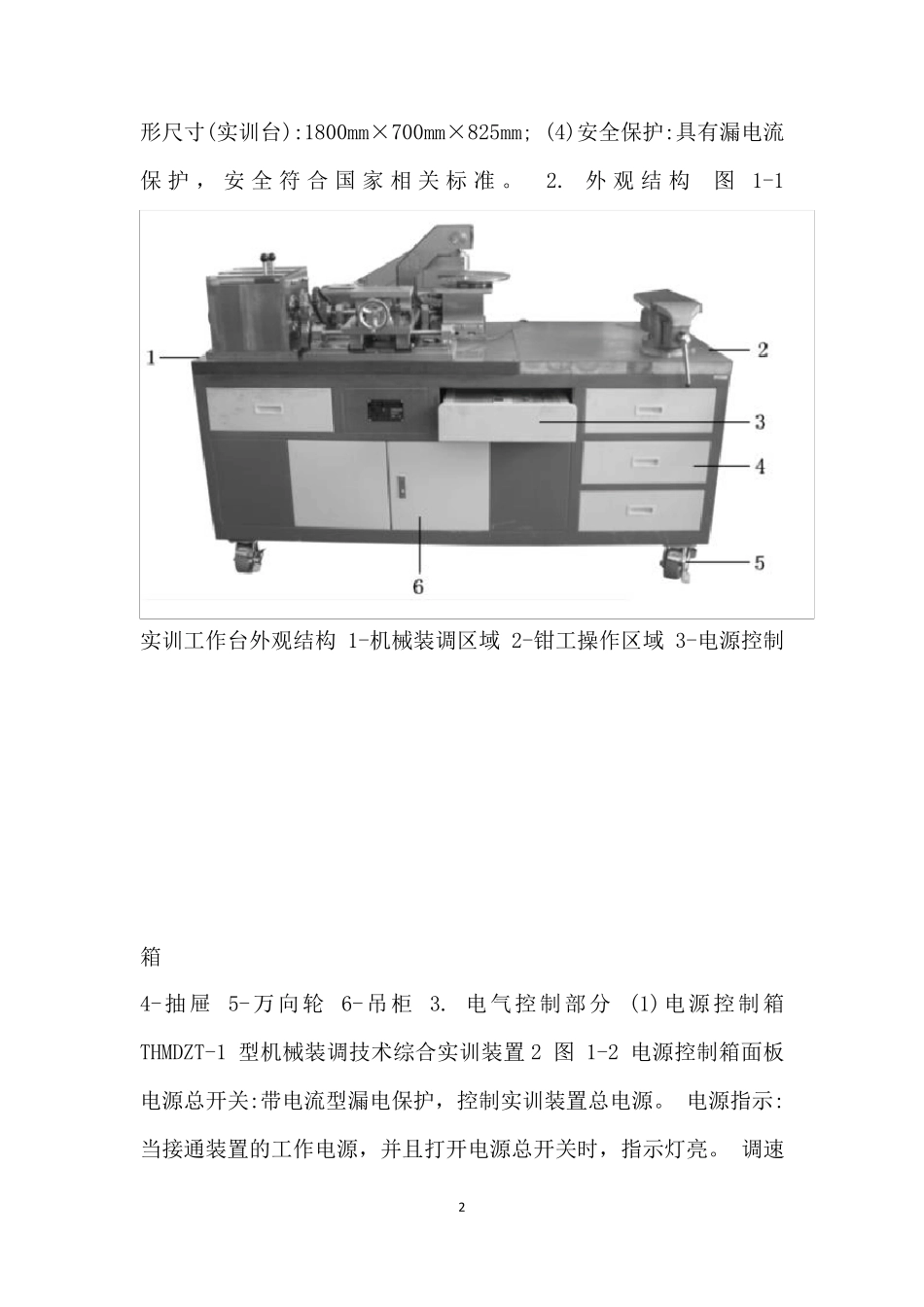

1 THMDZT-1 型 机 械 装 调 技 术 综 合 实 训 装 置 实 训 指 导 书 1 目 录 项 目 一 THMDZT-1 型 机 械 装 调 技 术 综 合 实 训 装 置 使 用 说 明 项 目 二 变 速 箱 的 装 配 与 调 整 项 目 三 齿 轮 减 速 器 的 装 配 与 调 整 项 目 四 二 维 工 作 台 的 装 配 与 调 整 项 目 五 间 歇 回 转 工 作 台 的 装 配 与 调 整 项 目 六 自 动 冲 床 机 构 的 装 配 与 调 整 项 目 七 机 械 传 动 的 安 装 与 调 整 项 目 八 机 械 系 统 的 运 行 与 调 整 项 目 一 THMDZT-1 型 机 械 装 调 技 术 综 合 实 训 装 置 使 用 说 明 一 、 概 述 本 装 置依 据 相 关 国 家 职 业 标 准 及 行 业 标 准 ， 结 合 各 职 业 学 校 、 技 工 院 校 “ 数控 技 术 及 其 应 用 ”、 “ 机 械 制 造 技 术 ”、“ 机 电 设 备 安 装 与 维 修 ”、“ 机械 装 配 ”、“ 机 械 设 备 装 配 与 自 动 控 制 ” 等 专 业 的 培 养 目 标 而 研 制 。主 要 培 养 学 生 识 读 与 绘 制 装 配 图 和 零 件 图 、 钳 工 基 本 操 作 、 零 部 件 和机 构 装 配 工 艺 与 调 整 、 装 配 质 量 检 验 等 技 能 。 提 高 学 生 在 机 械 制 造企 业 及 相 关 行 业 一 线 工 艺 装 配 与 实 施 、 机 电 设 备 安 装 调 试 和 维 护 修理、机 械 加工 质 量 分析与 控 制 、基 层生 产管理等 岗位的 就业 能 力。 二 、实 训 工 作 台 1. 技 术 性能 (1)输入电 源:单相 三 线 AC220V±10% 50Hz; (2)交流减 速 电 机1 台 :额定功率 90W， 减 速 比 1:25; (3)外2 形尺寸(实训台):1800mm×700mm×825mm; (4)安全保护:具有漏电流保 护 ， 安 全 符 合 国 家 相 关 标 准 。 2. 外 观 结 构 图 1-1 实训工作台外观结构 1-机械装调区域 2-钳工操作区域 3-电源控制箱 4-抽屉 5-万向轮 6-吊柜 3. 电气控制部分 (1)电源控制箱 THMDZT-1 型机械装调技术综合实训装置 2 图 1-2 电源控制箱面板 电源总开关:带电流型漏电...
