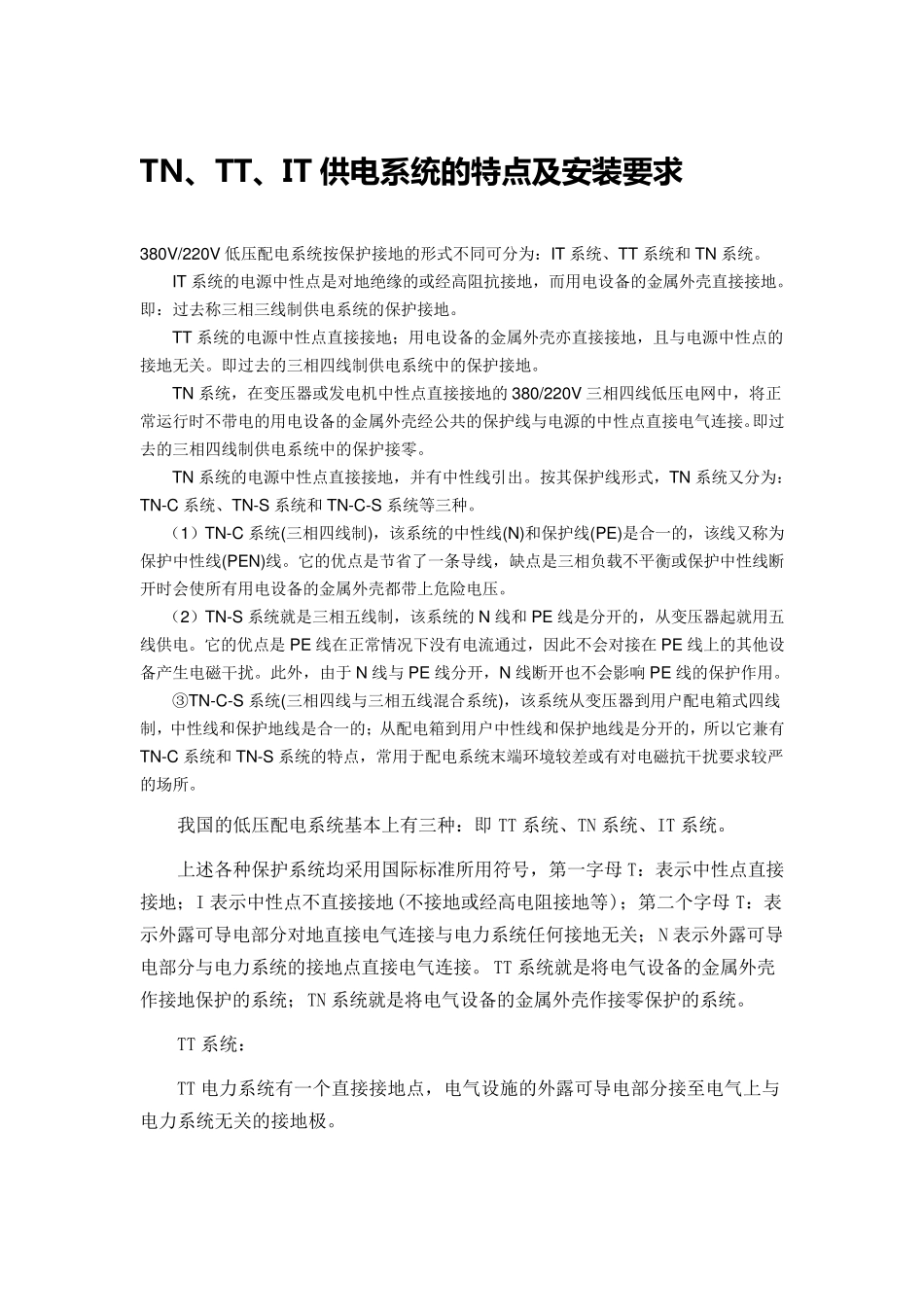

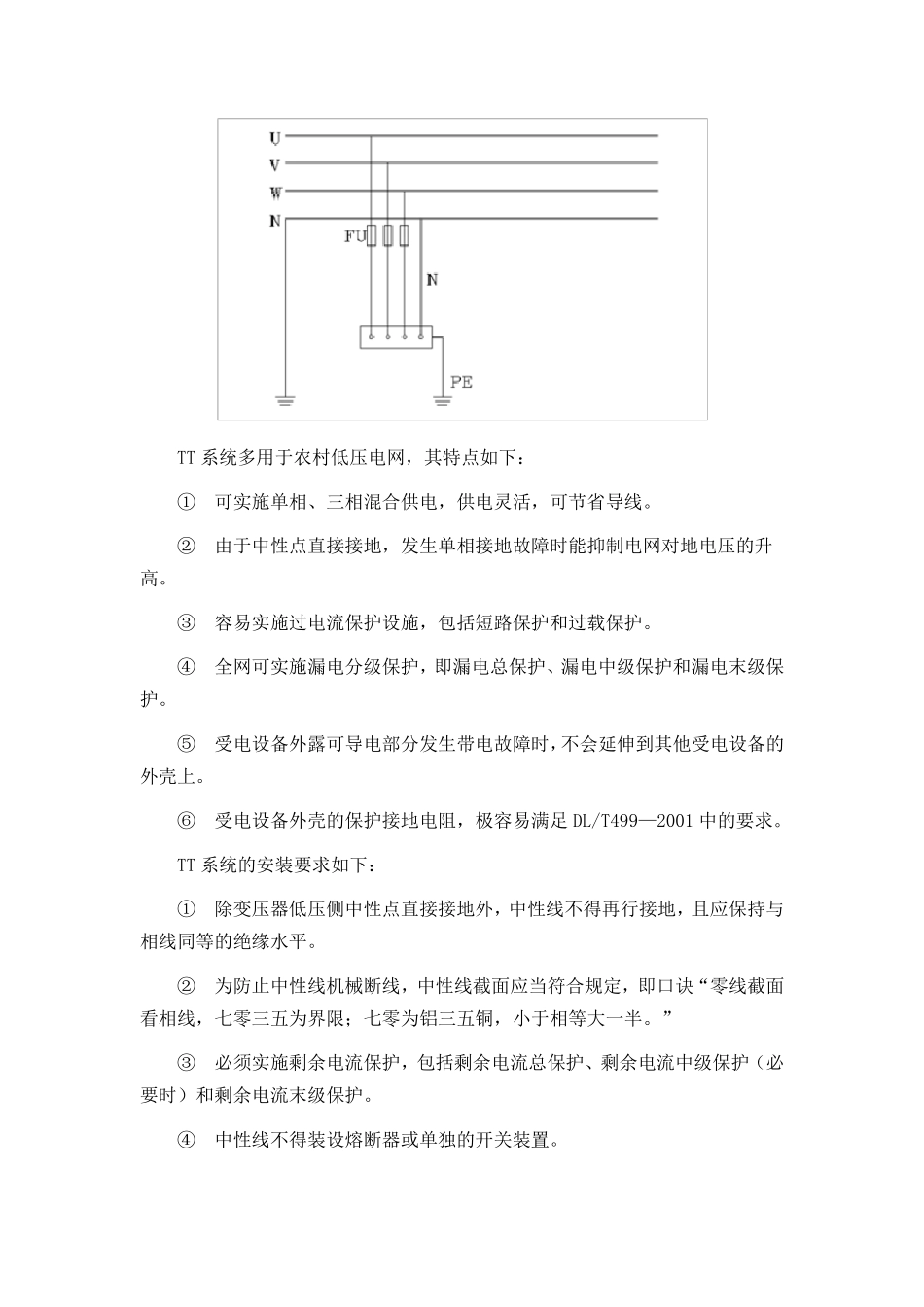

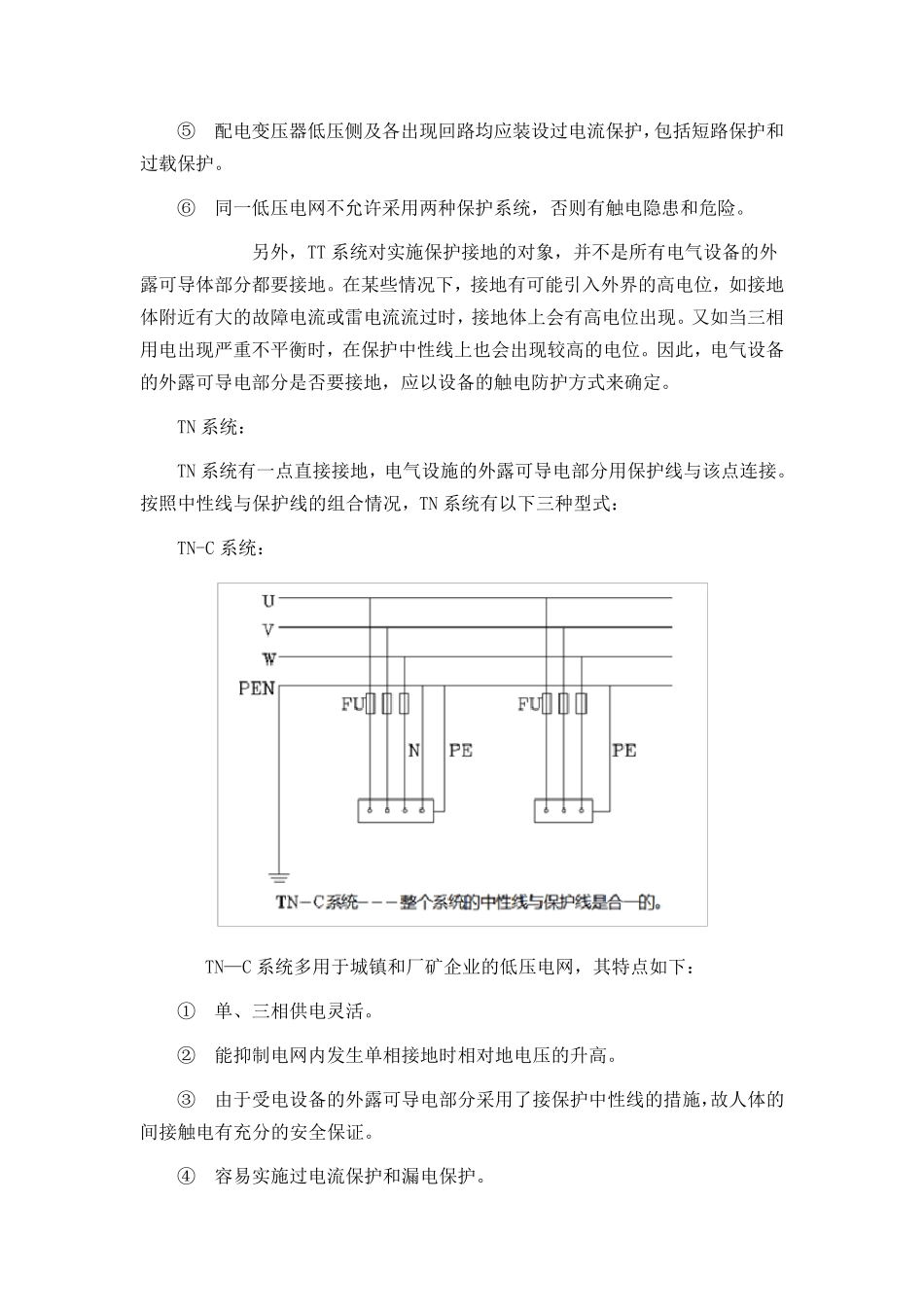

TN、TT、IT 供电系统的特点及安装要求 380V/220V 低 压 配 电 系 统 按 保 护 接 地 的 形 式 不 同 可 分 为 ： IT 系 统 、 TT 系 统 和 TN 系 统 。 IT 系 统 的 电 源 中 性 点 是 对 地 绝 缘 的 或 经 高 阻 抗 接 地 ， 而 用 电 设 备 的 金 属 外 壳 直 接 接 地 。即 ： 过 去 称 三 相 三 线 制 供 电 系 统 的 保 护 接 地 。 TT 系 统 的 电 源 中 性 点 直 接 接 地 ； 用 电 设 备 的 金 属 外 壳 亦 直 接 接 地 ， 且 与 电 源 中 性 点 的接 地 无 关 。 即 过 去 的 三 相 四 线 制 供 电 系 统 中 的 保 护 接 地 。 TN 系 统 ， 在 变 压 器 或 发 电 机 中 性 点 直 接 接 地 的 380/220V 三 相 四 线 低 压 电 网 中 ， 将 正常 运 行 时 不 带 电 的 用 电 设 备 的 金 属 外 壳 经 公 共 的 保 护 线 与 电 源 的 中 性 点 直 接 电 气 连 接 。即 过去 的 三 相 四 线 制 供 电 系 统 中 的 保 护 接 零 。 TN 系 统 的 电 源 中 性 点 直 接 接 地 ， 并 有 中 性 线 引 出 。 按 其 保 护 线 形 式 ， TN 系 统 又 分 为 ：TN-C 系 统 、 TN-S 系 统 和 TN-C-S 系 统 等 三 种 。 （ 1） TN-C 系 统 (三 相 四 线 制 )， 该 系 统 的 中 性 线 (N)和 保 护 线 (PE)是 合 一 的 ， 该 线 又 称 为保 护 中 性 线 (PEN)线 。 它 的 优 点 是 节 省 了 一 条 导 线 ， 缺 点 是 三 相 负 载 不 平 衡 或 保 护 中 性 线 断开 时 会 使 所 有 用 电 设 备 的 金 属 外 壳 都 带 上 危 险 电 压 。 （ 2） TN-S 系 统 就 是 三 相 五 线 制 ， 该 系 统 的 N 线 和 PE 线 是 分 开 的 ， 从 变 压 器 起 就 用 五线 供 电 。 它 的 优 点 是 PE 线 在 正 常 情 况 下 没 有 电 流 通 过 ， 因 此 不 会 对 接 在 PE 线 上 的 其 他 设备 产 生电 磁干扰。 此 外 ， 由于N 线 与 PE 线 分 开 ， N 线 断 开 也不 会...
