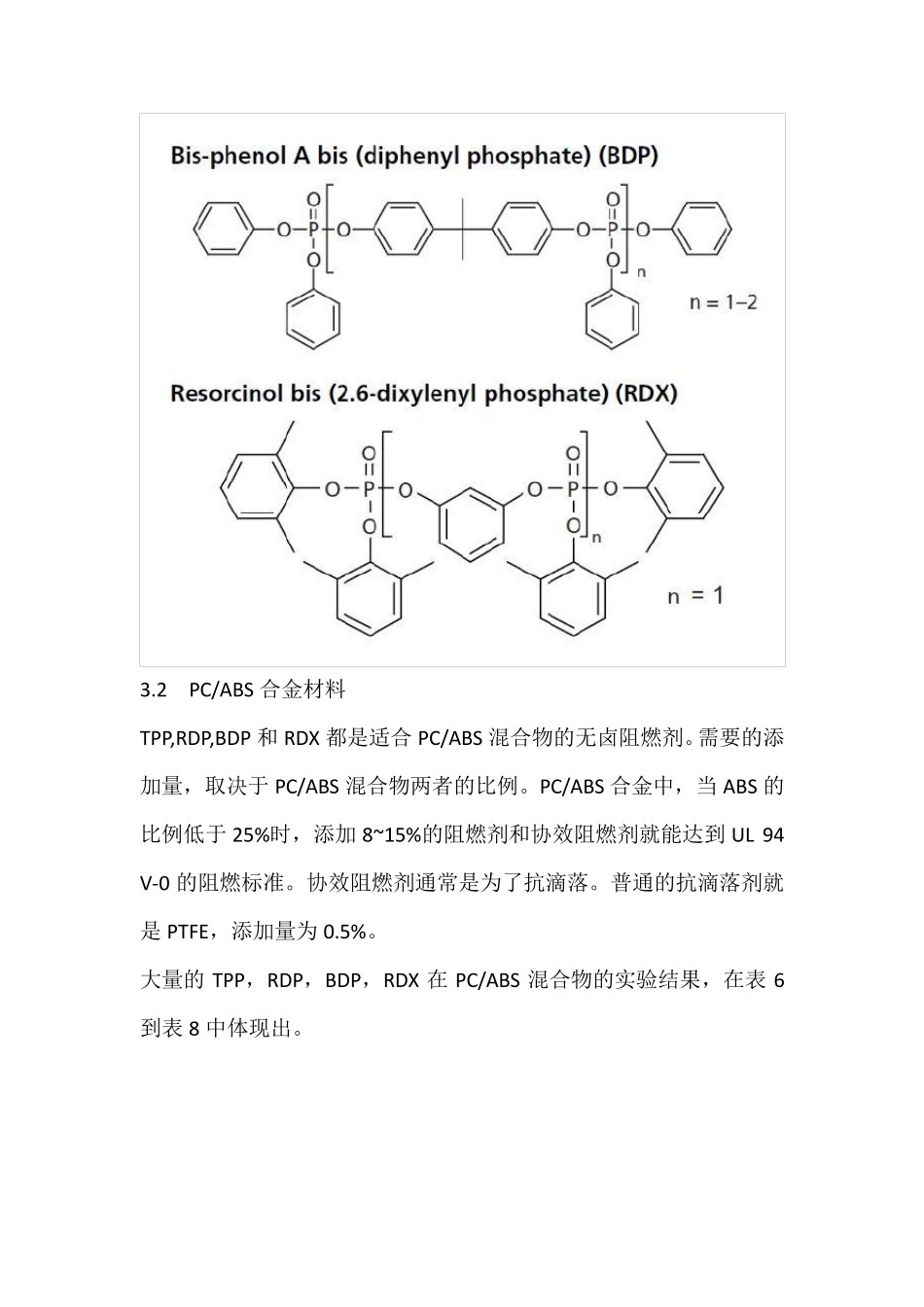

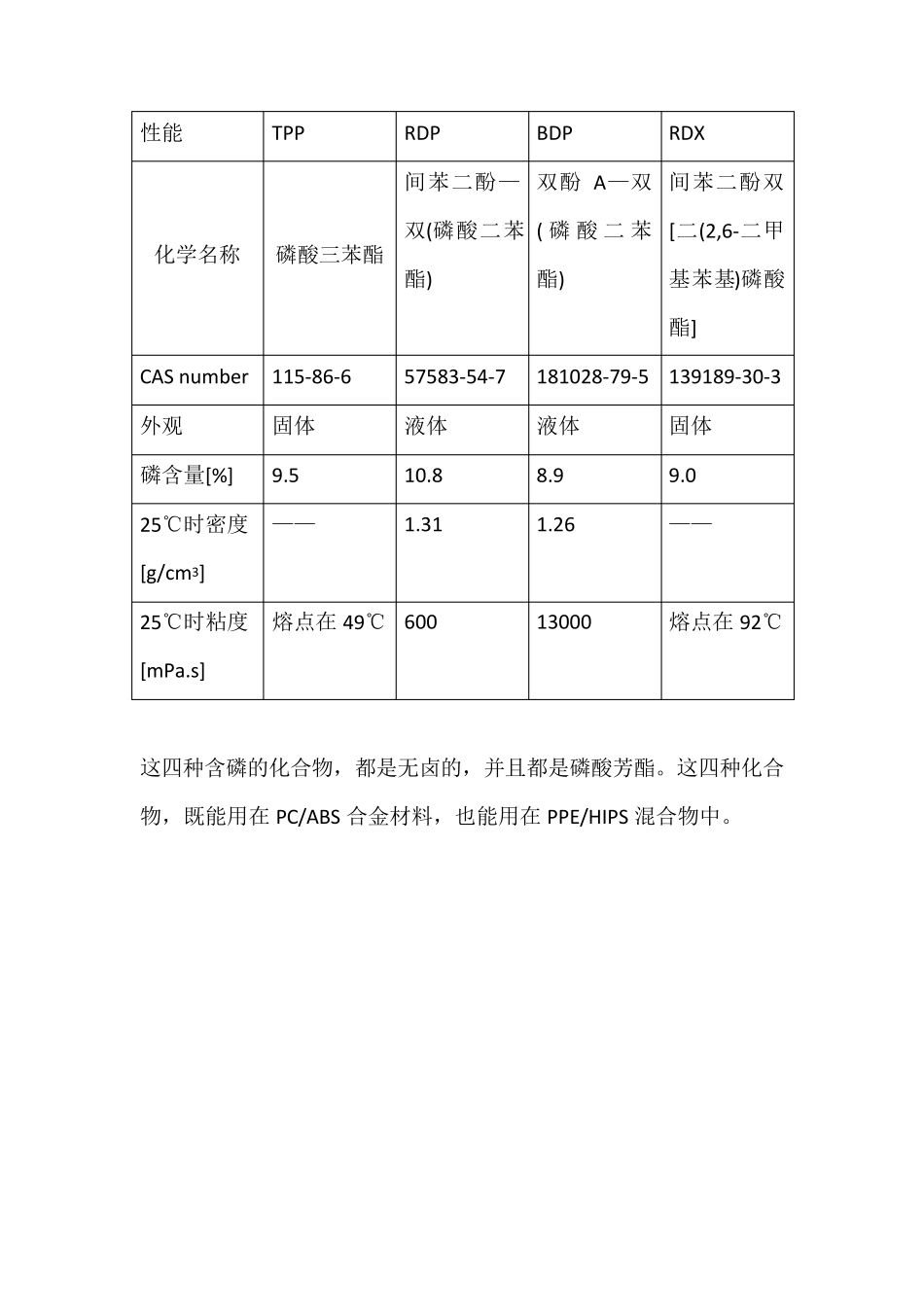

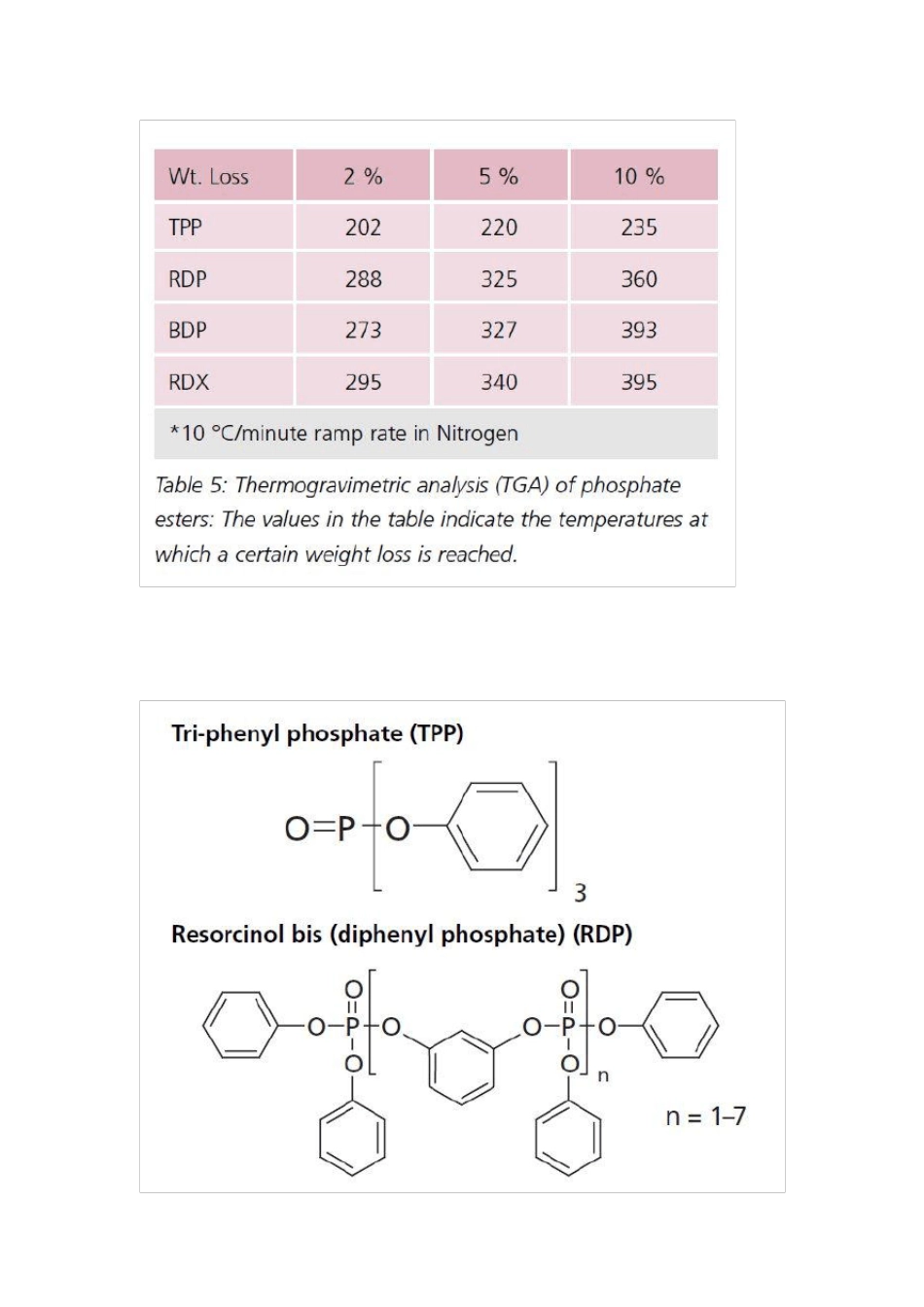

性能 TPP RDP BDP RDX 化学名称 磷酸三苯酯 间苯二酚—双(磷酸二苯酯) 双酚A—双( 磷酸二苯酯) 间苯二酚双[二(2,6-二甲基苯基)磷酸酯] CAS number 115-86-6 57583-54-7 181028-79-5 139189-30-3 外观 固体 液体 液体 固体 磷含量[%] 9.5 10.8 8.9 9.0 25℃时密度 [g/cm3] —— 1.31 1.26 —— 25℃时粘度 [mPa.s] 熔点在 49℃ 600 13000 熔点在 92℃ 这四种含磷的化合物，都是无卤的，并且都是磷酸芳酯。这四种化合物，既能用在 PC/ABS 合金材料，也能用在 PPE/HIPS 混合物中。 3.2 PC/ABS 合金材料 TPP,RDP,BDP 和RDX 都是适合PC/ABS 混合物的无卤阻燃剂。需要的添加量，取决于 PC/ABS 混合物两者的比例。PC/ABS 合金中，当 ABS 的比例低于 25%时，添加 8~15%的阻燃剂和协效阻燃剂就能达到 UL 94 V-0 的阻燃标准。协效阻燃剂通常是为了抗滴落。普通的抗滴落剂就是PTFE，添加量为 0.5%。 大量的TPP，RDP，BDP，RDX 在 PC/ABS 混合物的实验结果，在表 6到表 8 中体现出。 表8：V-0 级别的阻燃PC/ABS 的机械性能 PC/ABS (4/1) 阻燃剂添加量 拉伸强度 弯曲模量 弯曲强度 热变形 1.80MPa 悬臂梁缺口冲击 [%] [N/m m 2] [MPa] [N/m m 2] [℃] [KJ/m 2] RDP 9.0 53.3 1586 81.4 83.3 65.1 BDP 12.3 55.6 1655 84.8 81.4 49.6 RDX 11.5 54.0 1650 83.8 85.9 75.3 TPP 14.0 46.0 2620 82.7 67.8 12.3 BDP在热稳定性及水解稳定性方面比RDP略为优越。但由于其粘度大大增加，以至于BDP加料比RDP更为困难。加之BDP磷含量较低，因此BDP的阻燃性不如RDP。 一般来说，使用BDP的PC／ABS合金的HDT比使用RDP略高些。在ABS含量为≤25％的PC/ ABS合金中通常需要添加12％ 的BDP，同时加入PTFE以确保通过V-O级。 RDP在PC／ABS中比挥发性较高的TPP阻燃效率高。但另一方面，RDP或BDP与TPP混合使用，或将BDP与RDP混合使用在阻燃效率方面显示出协同效应，因为总的阻燃剂添加量可降低至10％，仍保持UL-94 V-0级。这可能与芳基磷酸酯混合物在固相及气相中的协同阻燃活性有关。显然，以固相阻燃为主的RDP或BDP容易使更多PC碳化，从而减少了火焰的燃料供应，有效地降低了火焰温度。随着火焰温度的降低， TPP在气相中的阻燃效果更为显著。 从表3可知，随着阻燃剂的增加，PC／ABS合金的弯曲强度和拉伸强度都有所增加，但增幅不大。当RDP添加量...
