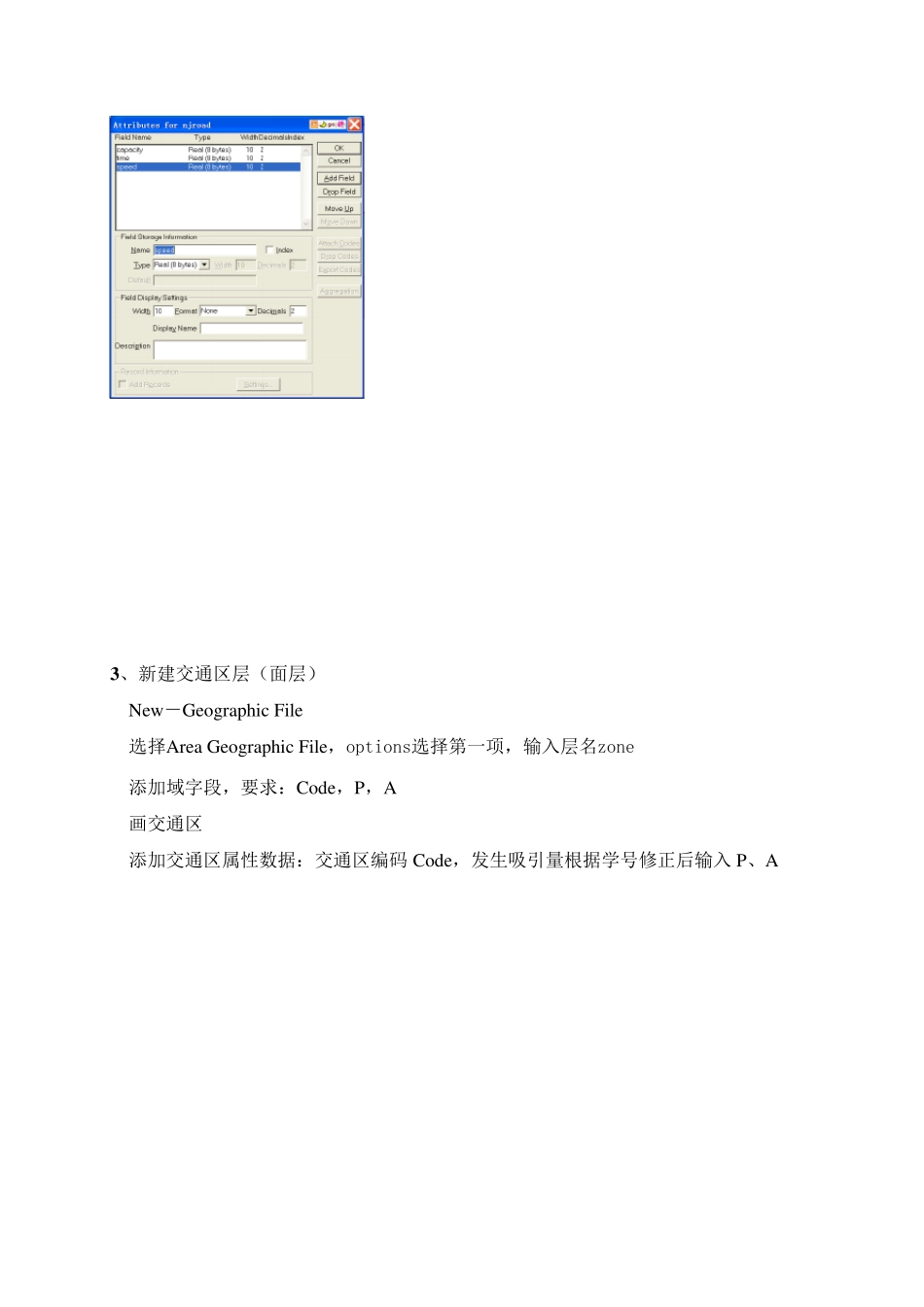

TransCAD 四阶段法基本操作步骤 1、导入背景图片 Open:*.tif 坐标系统:Aisa,China HongKong1980 Grid 单位:kilometers 2、新建路网层(线层) New-Geographic File 选择 Line Geographic File,层名:njroad,端点层名:njroad point 域字段要求:capacity, time,speed 画路网:Tools-Map Editing -Toolbox 画完后检查路网的连通性:Tools-Map Editing -check line layer connectivity 3 、新建交通区层(面层) New -Geographic File 选择Area Geographic File,options选择第一项,输入层名zone 添加域字段,要求:Code,P,A 画交通区 添加交通区属性数据:交通区编码 Code,发生吸引量根据学号修正后输入 P、A 4 、建立交通区形心与路网的连接 在端点层njroad point添加字段index,操作方法:dataview-modify table 选择面层,使用tool-mapediting-connect 选择node field: index. fill with 选择Ids from area layer 5 、更新路网的路段属性信息 添加路段属性数据:使用 Fill… capacity,speed,time 其中 time=Length*1.609*60/40 6 、交通分布 (1)当前图层选择交通区 zone 图层 (2)新建阻抗矩阵文件:New-Matrix,矩阵文件字 Impedance (3)采用 matrix-indecs 更新阻抗矩阵的行列编码,以实际交通区编号显示矩阵 (2)输入阻抗矩阵,或导入阻抗矩阵 (3)阻抗矩阵输入完成后,取消indecs 替换,以ID 显示矩阵 (4)交通分布:planning- trip distribu tion -Grav ity application 默认参数,分别以Gamma 函数作 OD1,以Inv erse 函数作分布矩阵OD2 7 、建立网络文件,进行交通分配 (1)建立网络文件,选择 njroad 层,使用 Netw orks/paths-Create… (2)选择njroad point 层,使用select by condition 建立形心点选择集 (3)更新OD 矩阵的行列编码,以节点的ID 来表示OD 矩阵的行列编号。方法:matrix -indecs (4)交通分配,planning-traffic assignment,使用u ser equ ilibriu m 分配方法。 netw ork 选项中选择形心连接(centroids),other settings 中 centroids are 选择 in selection set :selection options 选项中,勾选create themes 分别对矩阵 OD1 和 OD2 进行分配,对二者进行比较分析 8 、分配结果分析 对两个 O D 的分配结果,从路段交通量、饱和度、O D 分布等方面进行全面分析。
