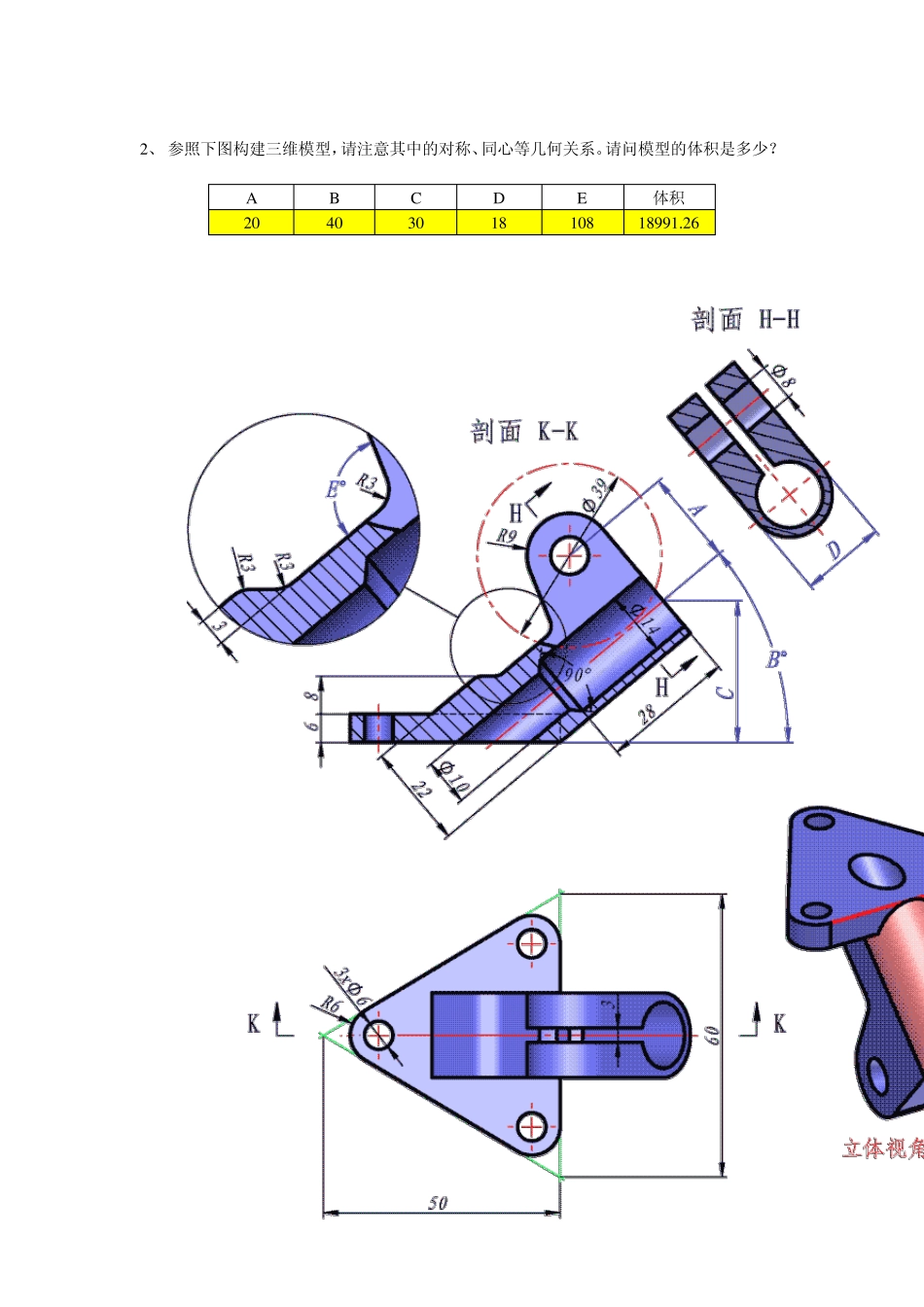

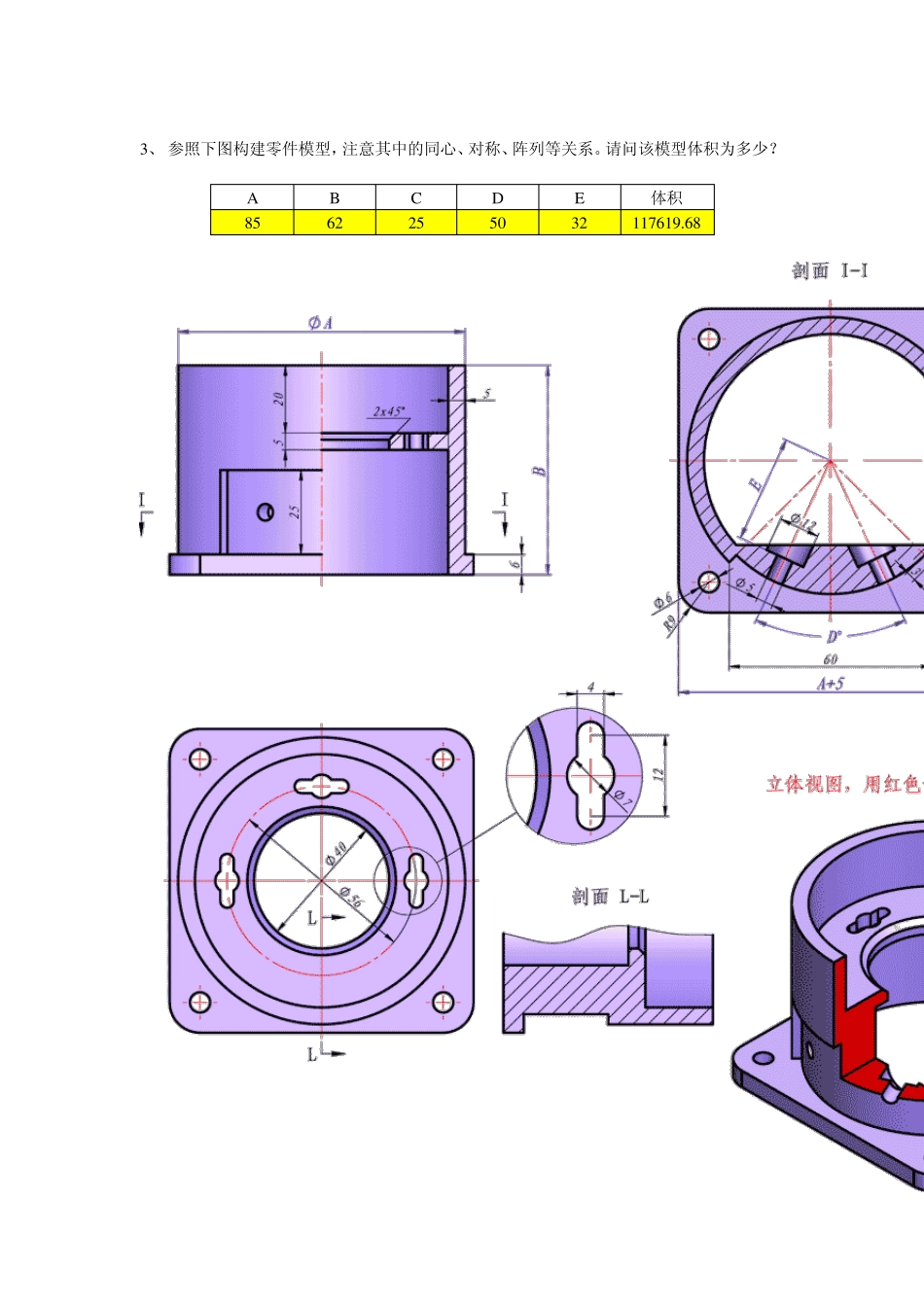

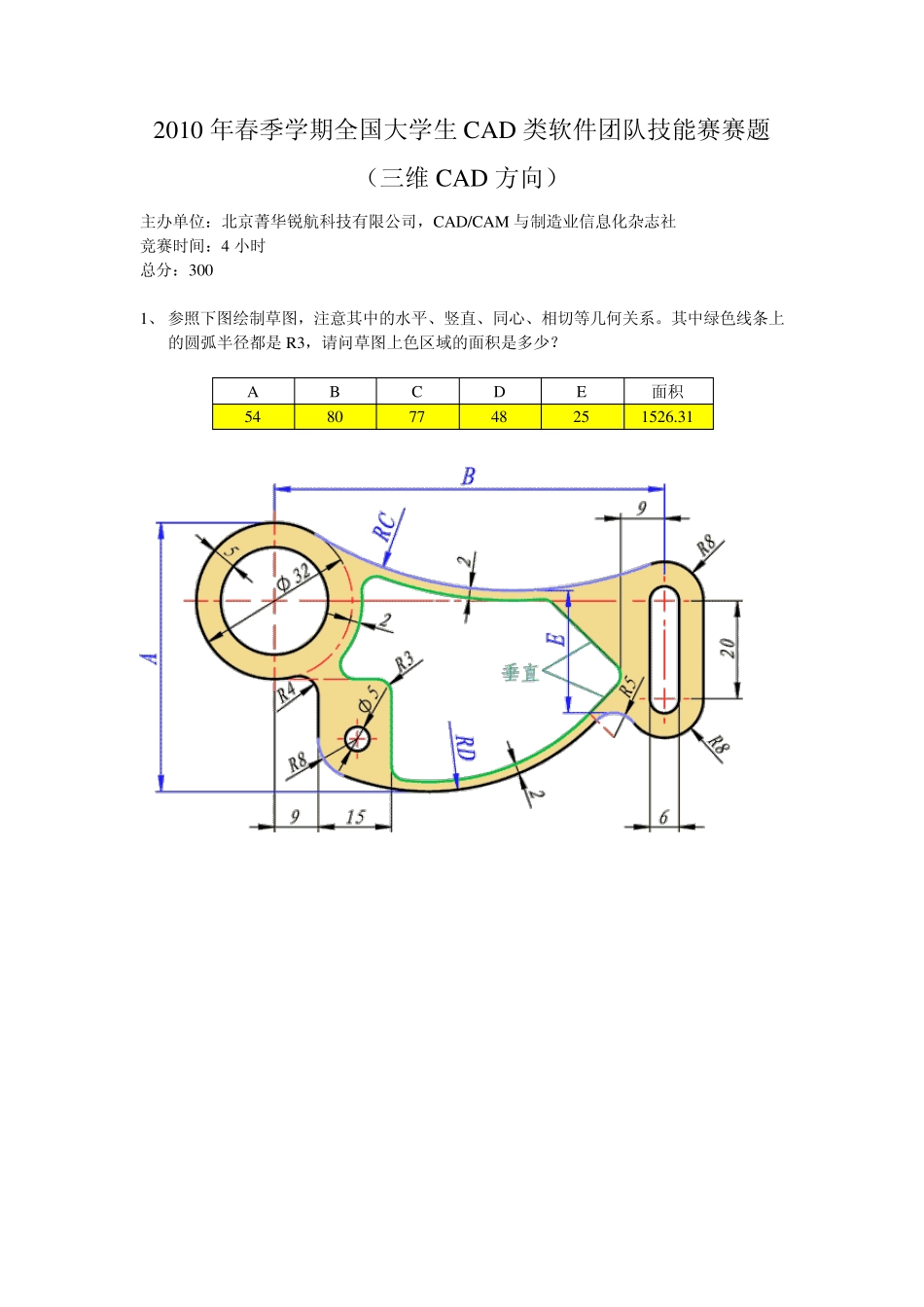

2010 年春季学期全国大学生CAD 类软件团队技能赛赛题 （三维CAD 方向） 主办单位：北京菁华锐航科技有限公司，CAD/CAM 与制造业信息化杂志社 竞赛时间：4 小时 总分：300 1、 参照下图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。其中绿色线条上的圆弧半径都是 R3，请问草图上色区域的面积是多少？ A B C D E 面积 54 80 77 48 25 1526.31 2、 参照下图构建三维模型，请注意其中的对称、同心等几何关系。请问模型的体积是多少？ A B C D E 体积 20 40 30 18 108 18991.26 3、 参照下图构建零件模型，注意其中的同心、对称、阵列等关系。请问该模型体积为多少？ A B C D E 体积 85 62 25 50 32 117619.68 4、 请参照下图构建三维模型，注意其中的同心、对称、阵列等关系。请问模型的体积是多少？ A B C D E 体积 72 90 51 20 7 159549.76 5、 参照下图构建零件模型,请注意其中的对称等几何关系。凹陷区域周边倾角为 30 度。请问零件体积为多少？ A B C D 体积 100 16 16 2 18326.54 6、请参照下图构建三维模型，主要其中不同颜色只表示模型中的不同区域，并非装配。 注意其中的对称、相切、共面等几何关系。请问模型的体积是多少？ A B C D E F 体积 60 7 1 4 180 30 4685.11 6、 请参照下图构建零件模型，注意其中的水平、对称、同心等几何关系。请问模型体积为多少？ A B C D E F 体积 15 60 8 20 1.3 3.6 8192.03 附录一：替换题，在第二赛段替换第6 题 参照下图构建零件模型，注意其中的绿色部分的壁厚均为G。注意其中的相切、阵列、同心等关系。请问模型的体积是多少？ A B C D E F G 体积 120 72 49 60 30 85 2 15912.98 附录二：优胜名单（三维 CAD 方向） 第一赛段优胜院校名单 （比赛时间：2010 年 5 月 29 日~31 日，共 30 所学校） 名次 学校 团队总分 得分率 1 陕西理工学院 3308 0.1212 2 青岛农业大学海都学院 3017 0.1105 3 盐城工学院优集学院 3012 0.1103 4 广东省轻工业技师学院 2982 0.1092 5 常州轻工职业技术学院 2786 0.1021 6 河海大学 2764 0.1012 7 柳州职业技术学院 2597 0.0951 8 扬州工业职业技术学院 2367 0.0867 9 华南理工大学广州汽车学院 2296 0.0841 10 广东科学技术职业学院 2171 0.0795 第二赛...
