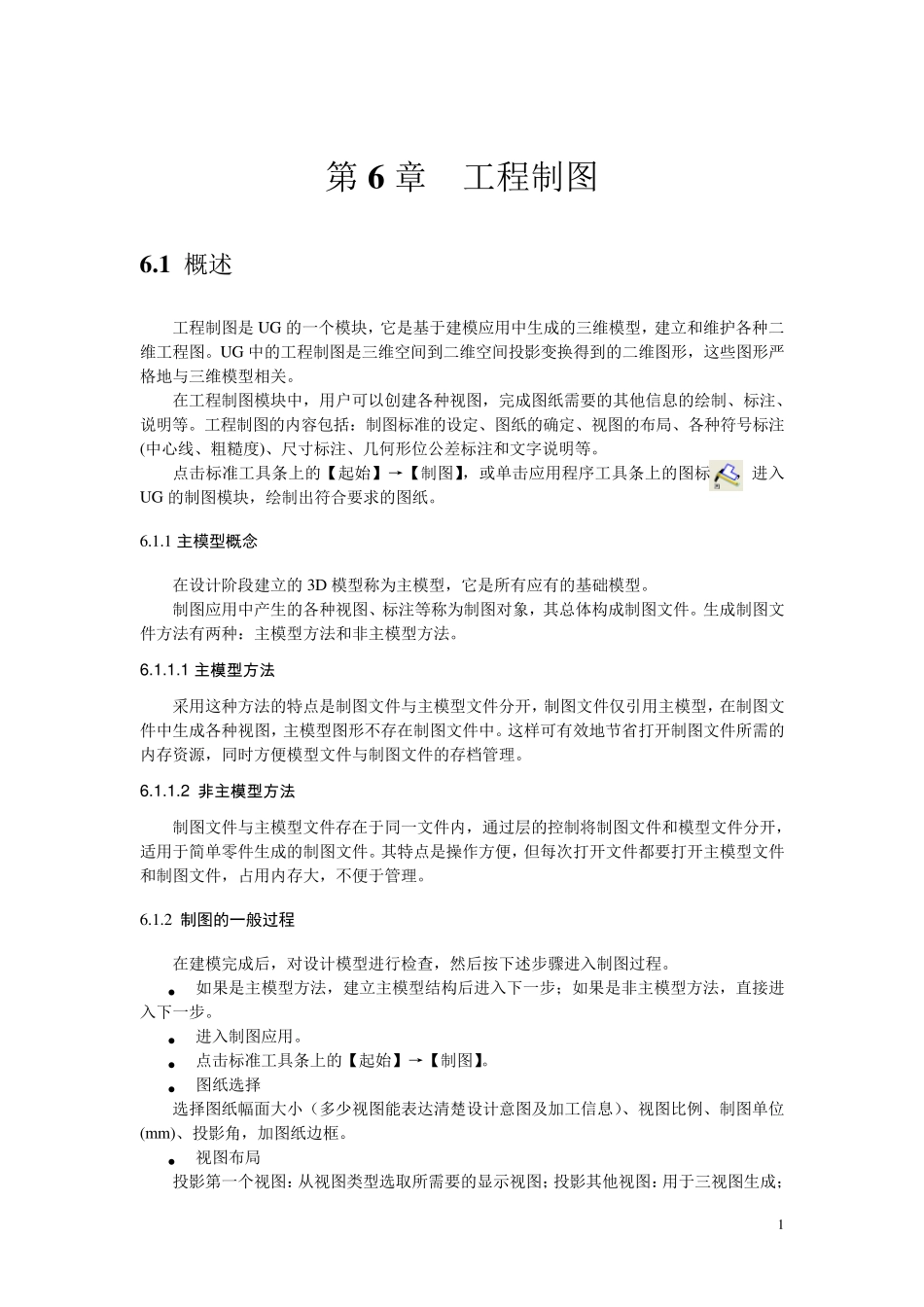

1 第6 章 工程制图 6 .1 概述 工程制图是UG 的一个模块，它是基于建模应用中生成的三维模型，建立和维护各种二维工程图。UG 中的工程制图是三维空间到二维空间投影变换得到的二维图形，这些图形严格地与三维模型相关。 在工程制图模块中，用户可以创建各种视图，完成图纸需要的其他信息的绘制、标注、说明等。工程制图的内容包括：制图标准的设定、图纸的确定、视图的布局、各种符号标注(中心线、粗糙度)、尺寸标注、几何形位公差标注和文字说明等。 点击标准工具条上的【起始】→【制图】，或单击应用程序工具条上的图标，进入UG 的制图模块，绘制出符合要求的图纸。 6.1.1 主模型概念 在设计阶段建立的3D 模型称为主模型，它是所有应有的基础模型。 制图应用中产生的各种视图、标注等称为制图对象，其总体构成制图文件。生成制图文件方法有两种：主模型方法和非主模型方法。 6 .1 .1 .1 主模型方法 采用这种方法的特点是制图文件与主模型文件分开，制图文件仅引用主模型，在制图文件中生成各种视图，主模型图形不存在制图文件中。这样可有效地节省打开制图文件所需的内存资源，同时方便模型文件与制图文件的存档管理。 6 .1 .1 .2 非主模型方法 制图文件与主模型文件存在于同一文件内，通过层的控制将制图文件和模型文件分开，适用于简单零件生成的制图文件。其特点是操作方便，但每次打开文件都要打开主模型文件和制图文件，占用内存大，不便于管理。 6.1.2 制图的一般过程 在建模完成后，对设计模型进行检查，然后按下述步骤进入制图过程。  如果是主模型方法，建立主模型结构后进入下一步；如果是非主模型方法，直接进入下一步。  进入制图应用。  点击标准工具条上的【起始】→【制图】。  图纸选择 选择图纸幅面大小（多少视图能表达清楚设计意图及加工信息）、视图比例、制图单位(mm)、投影角，加图纸边框。  视图布局 投影第一个视图：从视图类型选取所需要的显示视图；投影其他视图：用于三视图生成； 2 局部放大图；用于放大某些局部细节；其他剖视图；生成各种剖视图。  标注 中心线、公差标注、文字标注、标识符号、粗糙度符号、尺寸标注、其他标注。  修改调整 在【编辑】或【首选项】下修改图纸大小、视图比例、尺寸等。 6 .1 .3 建立主模型结构 主模型结构是在装配功能中建立的，建立的装配树中，制图文件是父节点，零件模型文件是子节点。 建立主模型过...
