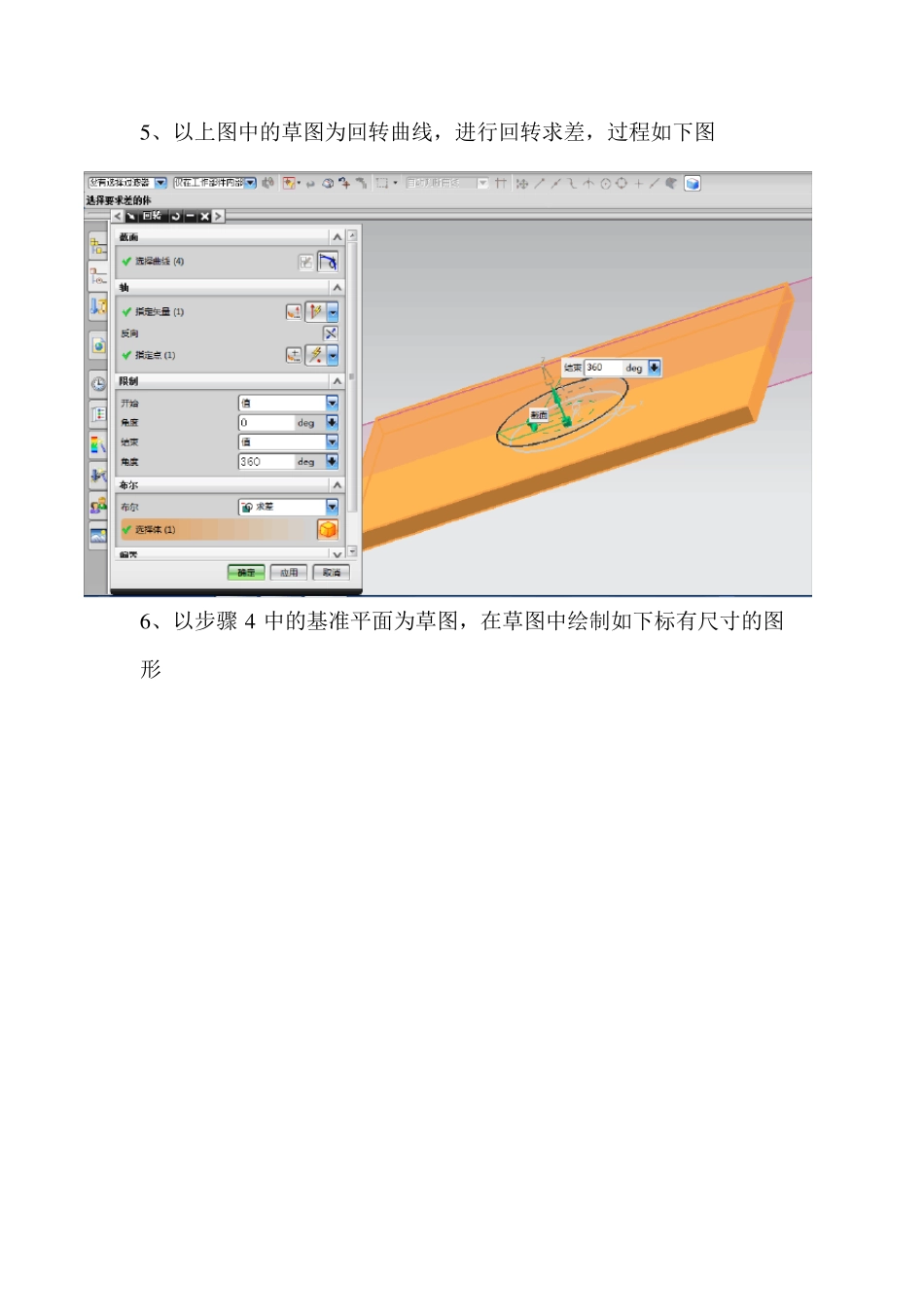

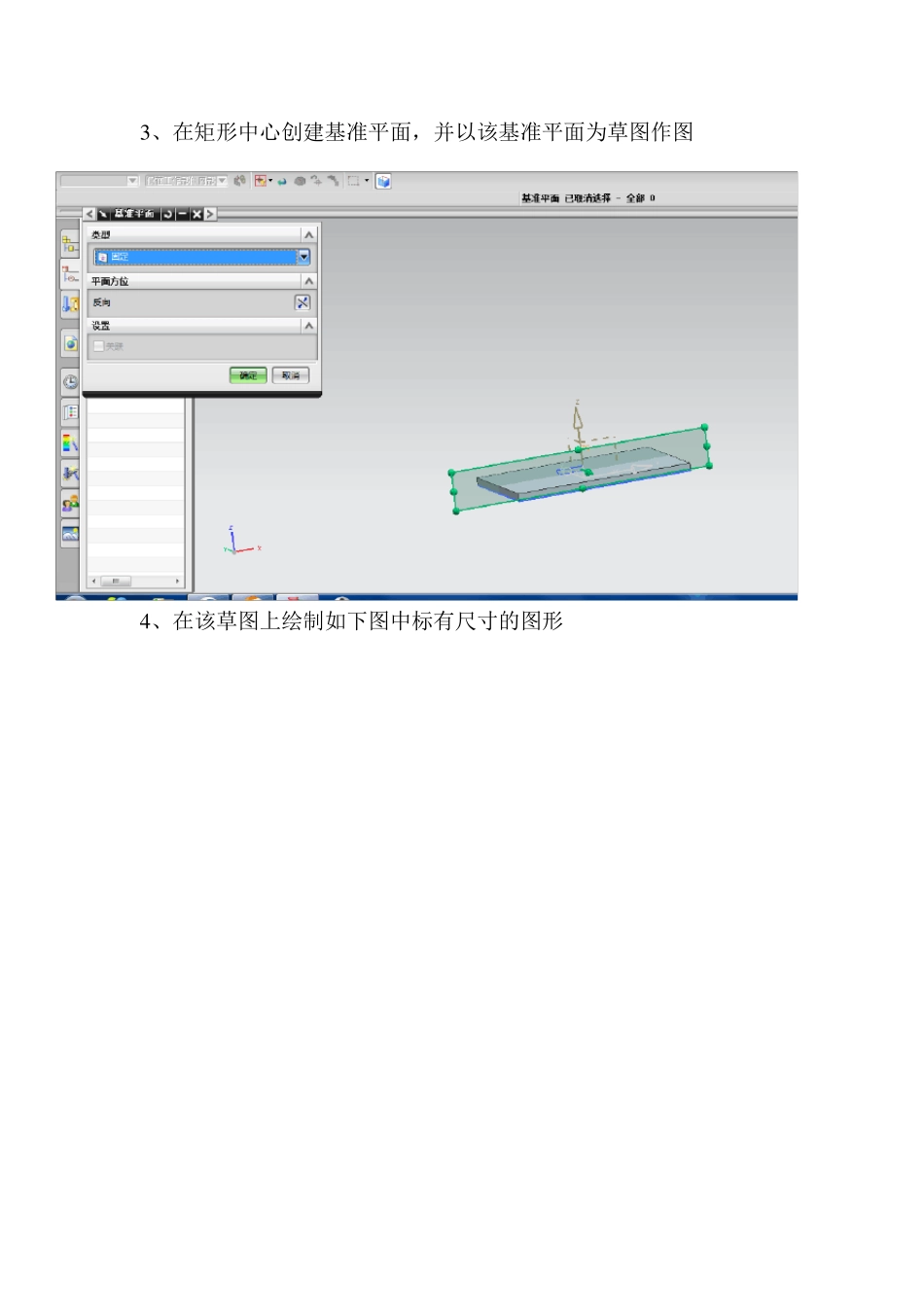

Ug移动轮零件图绘制及装配过程 一、 底座实体的创建过程 1、矩形草图绘制，尺寸如图 2、矩形拉伸，厚度为 4m m 3 、在矩形中心创建基准平面，并以该基准平面为草图作图 4 、在该草图上绘制如下图中标有尺寸的图形 5 、以上图中的草图为回转曲线，进行回转求差，过程如下图 6 、以步骤 4 中的基准平面为草图，在草图中绘制如下标有尺寸的图形 7 、以步骤 6 中的草图进行回转求和，过程如下图 8 、以步骤 7 生成的图形表面为草图，绘制一个直径为 1 6 的圆 9 、以步骤 8 所绘制的圆为拉伸曲线，进行拉伸求差。 1 0 、以长方体表面为草图平面，绘制如右上角所示草图 1 1 、以步骤 1 0 草图为拉伸曲线，进行拉伸求差。 1 2 、以步骤 1 1 为特征，创建镜像特征 13、创建下个步骤所需基准平面，用“平分”类型创建 14、以步骤13 创建的基准面为镜像平面，以两个U 型孔为特征镜像。 1 5 、镜像后的底座实体模型如下图所示 二、 垫片实体的创建过程 1、 进入草图绘制一个直径为 58 的圆，如下图 2、 拉伸。以步骤 1 中的圆为拉伸曲线，拉伸 10m m 3 、 以圆心创建一个基准平面 4 、 以创建的基准平面为草图，绘制下图中标有尺寸的图形 5 、 以步骤 4 的草图为回转曲线，进行回转求差。 6 、 以步骤 3 所创基准平面为草图，绘制下图标有尺寸的图形 7 、 以步骤 6 的草图为回转曲线，进行回转求差 8 、 以步骤 3 所创基准平面为草图，绘制下图标有尺寸的图形 9 、 以步骤 8 所绘草图为回转曲线，进行回转求差 1 0 、 在草图中绘制一个直径为 1 8 的圆 11、 以步骤 10 的草图为拉伸曲线，进行拉伸（贯通）求差 12、 边倒圆：底面倒圆角半径为 5m m 13、 边倒圆：上表面外边上倒圆角半径为 1.5m m ，如图所示 14、 边倒圆：上表面里边倒圆角半径为 3m m ，如图所示 1 5 、 垫片实体模型如图所示 三、 转向轴实体的创建过程 1、 创建一直径为 22m m ，高度为 24m m 的圆柱 2、 以圆柱中心创建一基准平面 3 、 以步骤 2 所创基准平面为草图，绘制下图标有尺寸的图形 4 、 以步骤 3 的草图为回转曲线，进行回转求差 5 、 转向轴实体模型如下图所示 四、 支架实体模型的创建过程 1、 绘制如下图所示的草图，尺寸如下 2、 以步骤 1 的草图为拉伸曲线，拉伸 65m m 3、 抽壳：类型：移除面，然...
