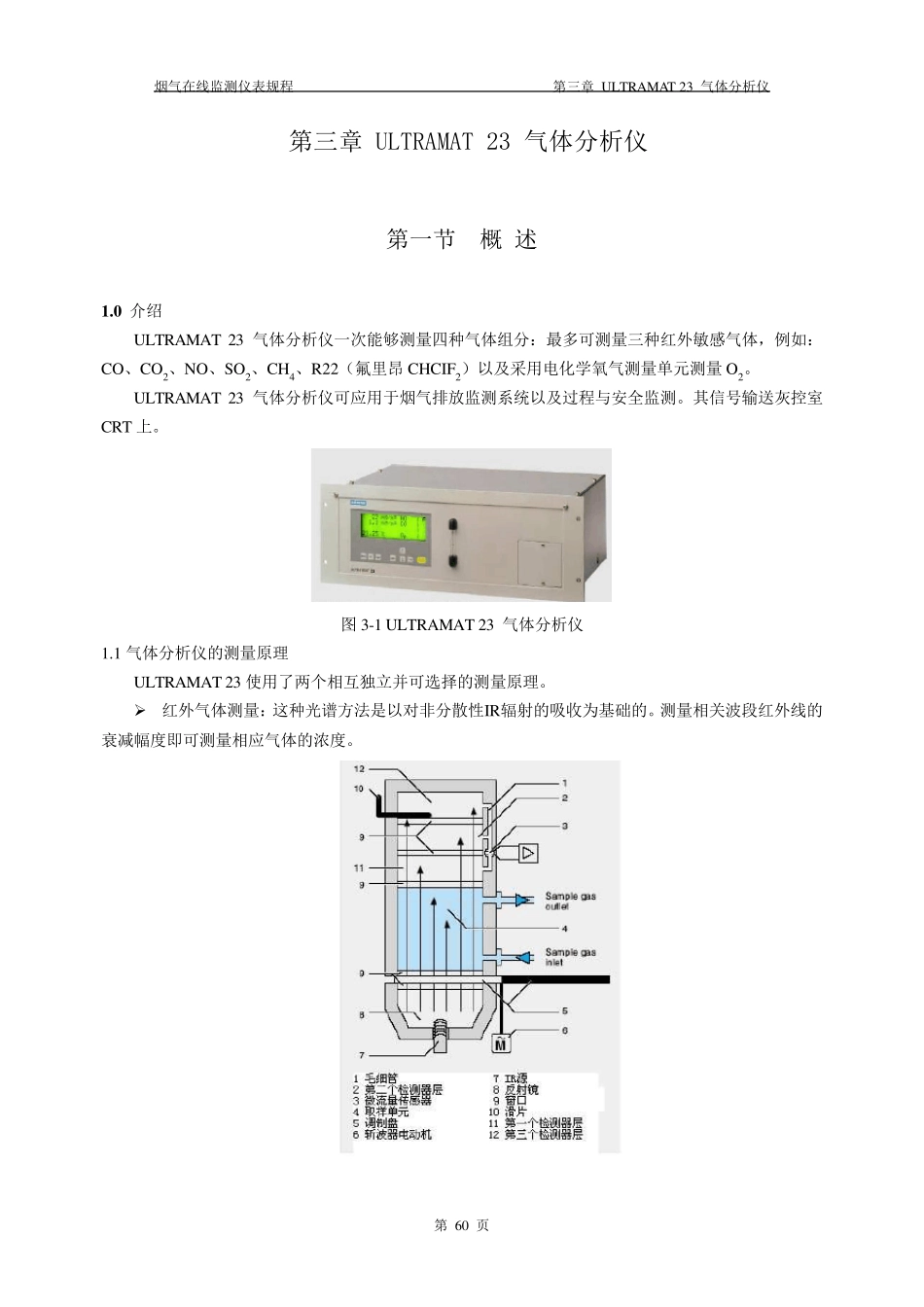

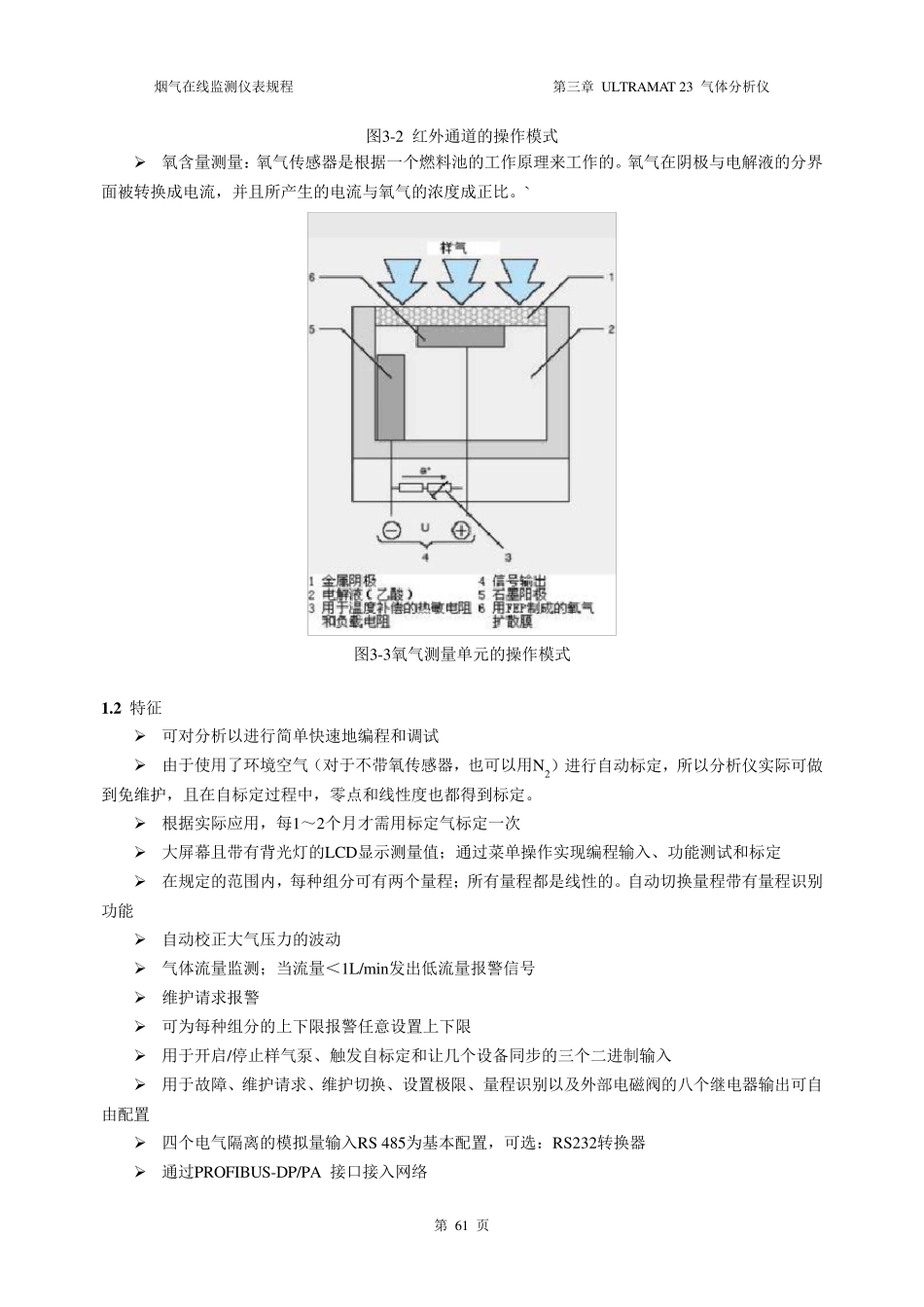

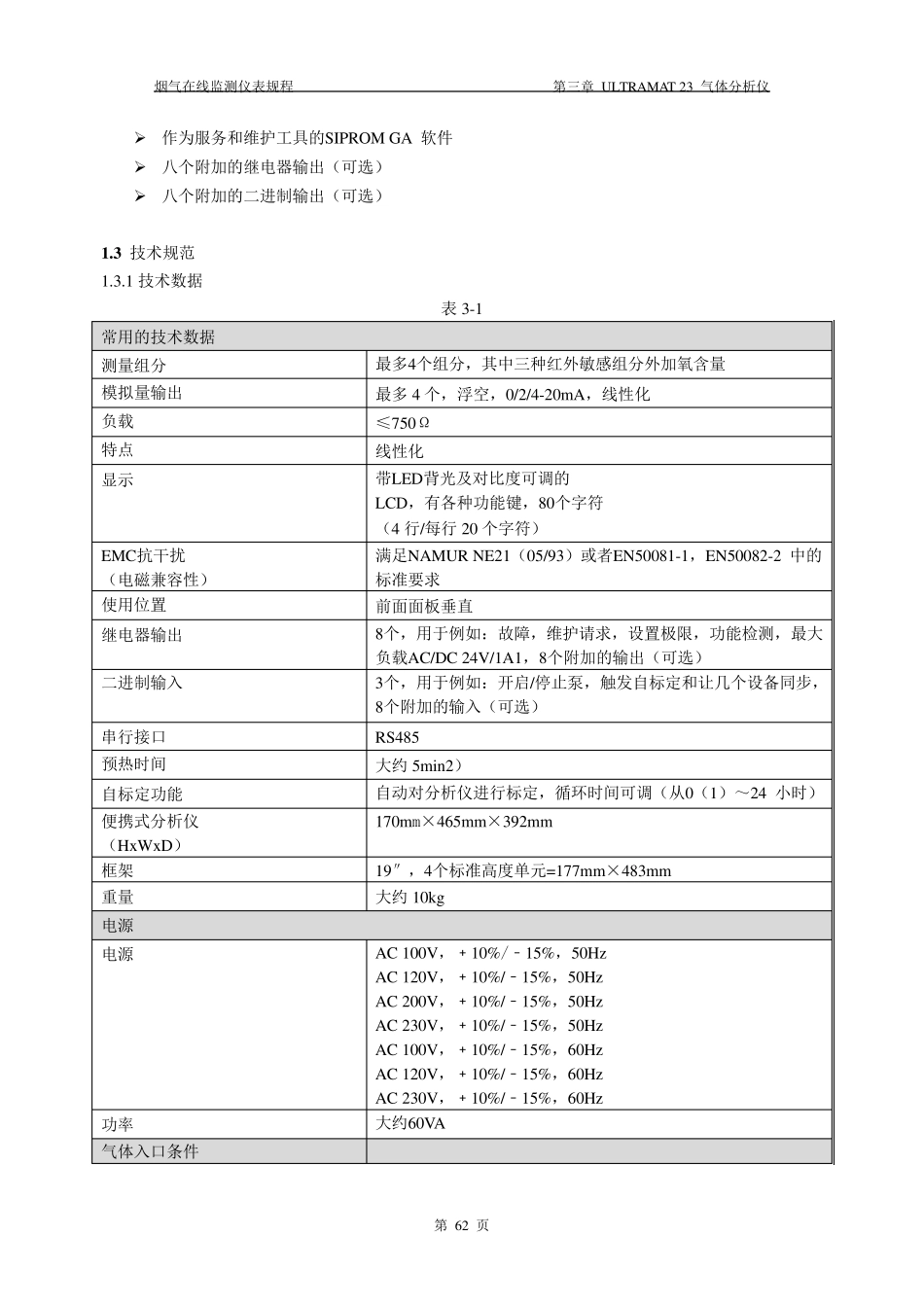

烟气在线监测仪表规程 第三章 ULTRAMAT 23 气体分析仪 第 60 页 第三章 ULTRAMAT 23 气体分析仪 第一节 概 述 1 .0 介绍 ULTRAMAT 23 气体分析仪一次能够测量四种气体组分：最多可测量三种红外敏感气体，例如：CO、CO2、NO、SO2、CH4、R22（氟里昂 CHCIF2）以及采用电化学氧气测量单元测量O2。 ULTRAMAT 23 气体分析仪可应用于烟气排放监测系统以及过程与安全监测。其信号输送灰控室CRT 上。 图 3-1 ULTRAMAT 23 气体分析仪 1.1 气体分析仪的测量原理 ULTRAMAT 23 使用了两个相互独立并可选择的测量原理。 ➢ 红外气体测量：这种光谱方法是以对非分散性IR辐射的吸收为基础的。测量相关波段红外线的衰减幅度即可测量相应气体的浓度。 烟气在线监测仪表规程 第三章 ULTRAMAT 23 气体分析仪 第 61 页 图3-2 红外通道的操作模式 ➢ 氧含量测量：氧气传感器是根据一个燃料池的工作原理来工作的。氧气在阴极与电解液的分界面被转换成电流，并且所产生的电流与氧气的浓度成正比。` 图3-3氧气测量单元的操作模式 1 .2 特征 ➢ 可对分析以进行简单快速地编程和调试 ➢ 由于使用了环境空气（对于不带氧传感器，也可以用N2）进行自动标定，所以分析仪实际可做到免维护，且在自标定过程中，零点和线性度也都得到标定。 ➢ 根据实际应用，每1～2个月才需用标定气标定一次 ➢ 大屏幕且带有背光灯的LCD显示测量值；通过菜单操作实现编程输入、功能测试和标定 ➢ 在规定的范围内，每种组分可有两个量程；所有量程都是线性的。自动切换量程带有量程识别功能 ➢ 自动校正大气压力的波动 ➢ 气体流量监测；当流量＜1L/min发出低流量报警信号 ➢ 维护请求报警 ➢ 可为每种组分的上下限报警任意设置上下限 ➢ 用于开启/停止样气泵、触发自标定和让几个设备同步的三个二进制输入 ➢ 用于故障、维护请求、维护切换、设置极限、量程识别以及外部电磁阀的八个继电器输出可自由配置 ➢ 四个电气隔离的模拟量输入RS 485为基本配置，可选：RS232转换器 ➢ 通过PROFIBUS-DP/PA 接口接入网络 烟 气 在 线 监 测 仪 表 规 程 第 三 章 ULTRAMAT 23 气 体 分 析 仪 第 62 页 ➢ 作 为 服 务 和 维 护 工 具 的 SIPROM GA 软 件 ➢ 八 个 附 加 的 继 电 器 输 出 （ 可 选 ） ➢ 八 个 附 加 的 二 进 制 输 出 （ 可 选 ...
