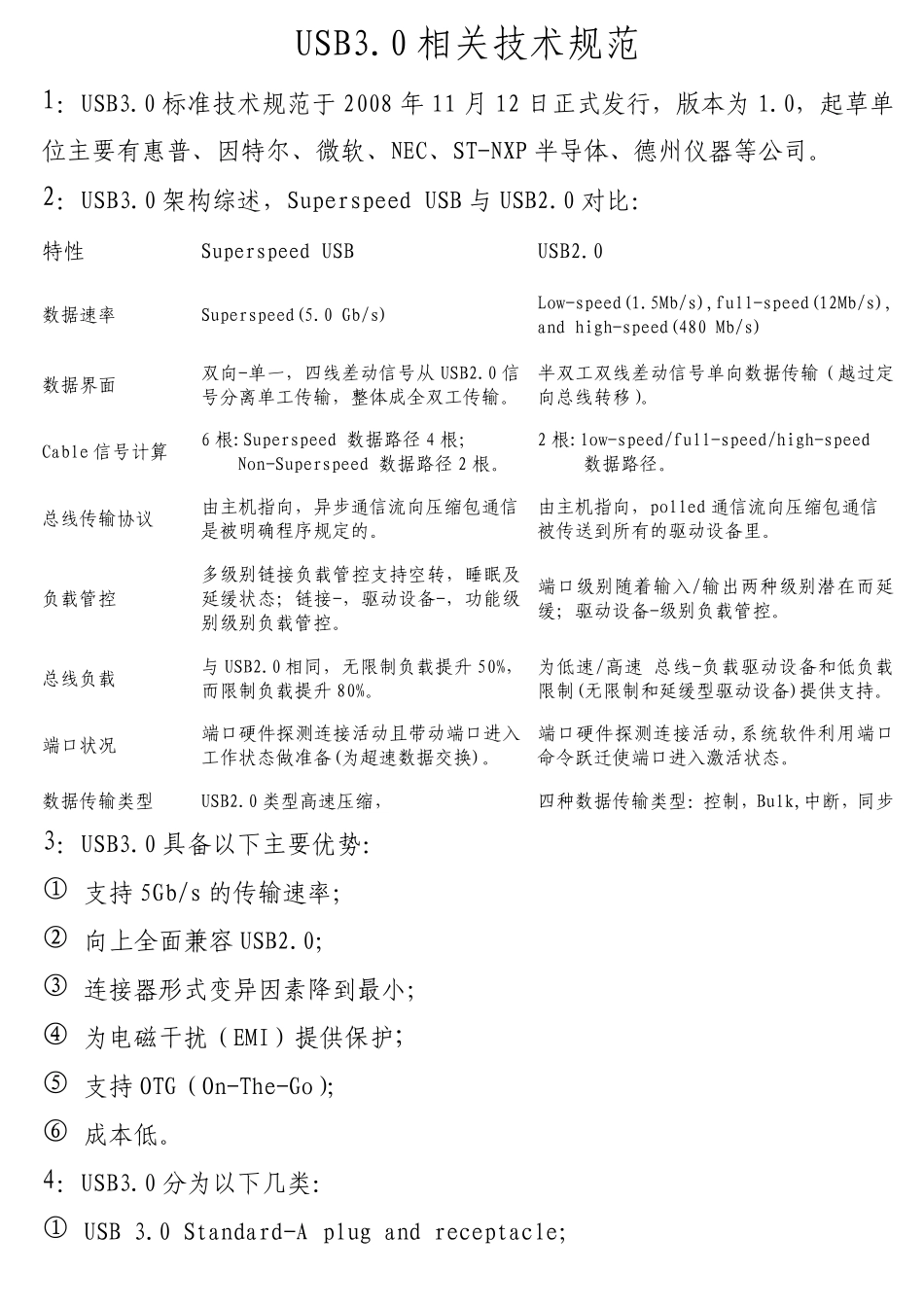

USB3.0—2.0技术规范_第1页
1/33

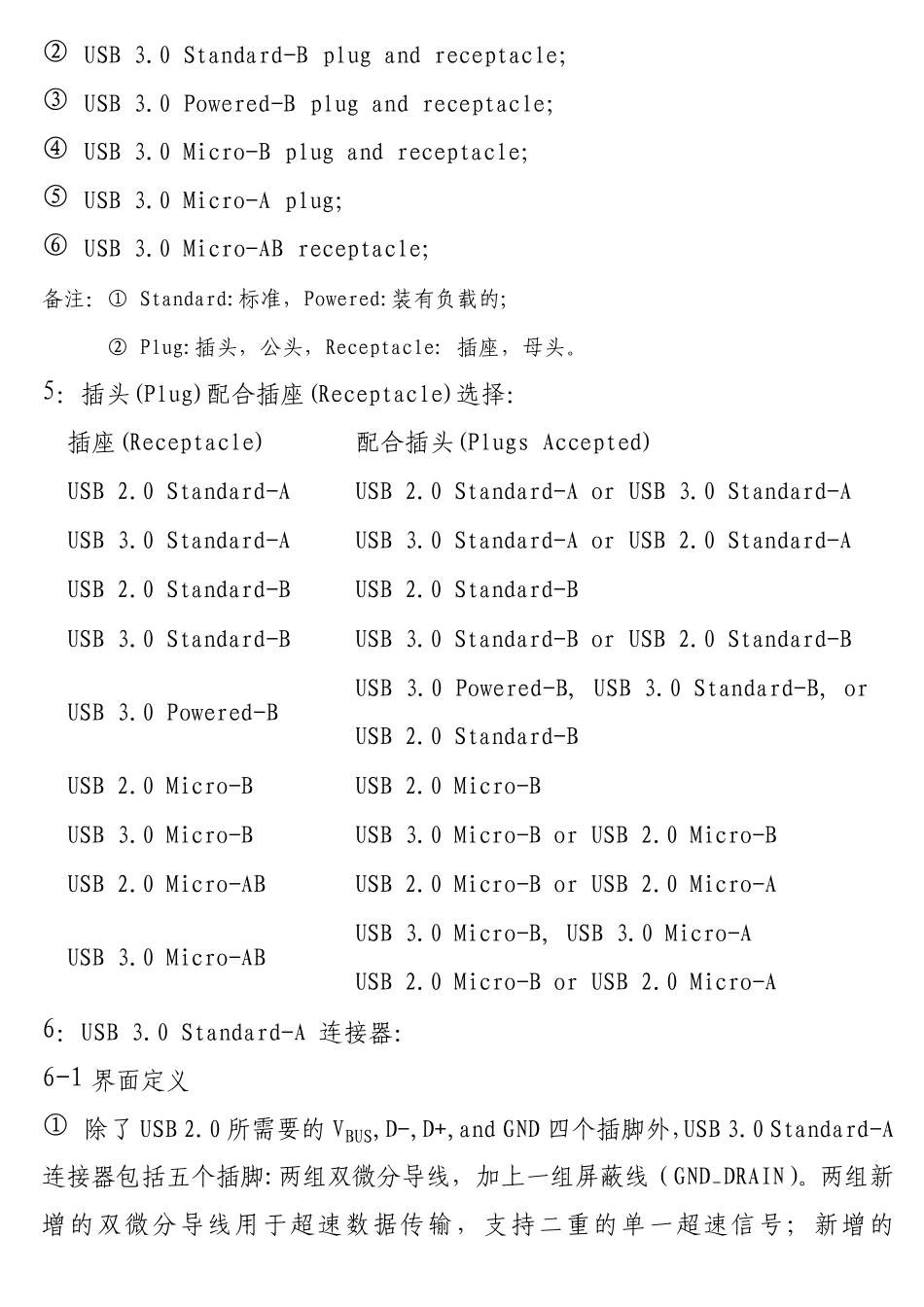

USB3.0—2.0技术规范_第2页
2/33
USB3.0—2.0技术规范_第3页
3/33
USB3.0 相关技术规范 1:USB3.0 标准技术规范于2008 年11 月12 日正式发行,版本为1.0,起草单位主要有惠普、因特尔、微软、NEC、ST-NXP 半导体、德州仪器等公司。 2:USB3.0 架构综述,Superspeed USB 与 USB2.0 对比: 特性 Superspeed USB USB2.0 数据速率 Superspeed(5.0 Gb/s) Low-speed(1.5Mb/s),full-speed(12Mb/s), and high-speed(480 Mb/s) 数据界面 双向-单一,四线差动信号从 USB2.0 信号分离单工传输,整体成全双工传输。半双工双线差动信号单向数据传输(越过定向总线转移)。 Cable 信号计算 6 根:Superspeed 数据路径 4 根; Non-Superspeed 数据路径 2 根。 2 根:low-speed/full-speed/high-speed 数据路径。 总线传输协议 由主机指向,异步通信流向压缩包通信是被明确程序规定的。 由主机指向,polled 通信流向压缩包通信 被传送到所有的驱动设备里。 负载管控 多级别链接负载管控支持空转,睡眠及延缓状态;链接-,驱动设备-,功能级别级别负载管控。 端口级别随着输入/输出两种级别潜在而延缓;驱动设备-级别负载管控。 总线负载 与 USB2.0 相同,无限制负载提升50%,而限制负载提升80%。 为低速/高速 总线-负载驱动设备和低负载限制(无限制和延缓型 驱动设备)提供 支持。端口状况 端口硬 件 探 测 连 接活 动且 带 动端口进 入工作 状态做 准备(为超 速数据交 换 )。 端口硬 件 探 测 连 接活 动,系 统 软件 利 用 端口命 令 跃 迁 使 端口进 入激 活 状态。 数据传输类 型 USB2.0 类 型 高速压缩, 四种数据传输类 型 :控制,Bulk,中 断 ,同步3:USB3.0 具 备以 下 主要优 势 : ① 支持5Gb/s 的传输速率; ② 向上 全面兼 容 USB2.0; ③ 连 接器形 式变 异因素 降 到最 小 ; ④ 为电 磁 干 扰 (EMI)提供 保 护 ; ⑤ 支持OTG(On-The-Go); ⑥ 成本低。 4:USB3.0 分为以 下 几 类 : ① USB 3.0 Standard-A plug and receptacle; ② USB 3.0 Standard-B plug and receptacle; ③ USB 3.0 Powered-B plug and receptacle; ④ USB 3.0 Micro-B plug and receptacle; ⑤ USB 3.0 Micro-A plug; ⑥ USB 3.0 Micro-AB receptacle; 备注:① Standard:标准,Powered:装有负载的; ② Plug:插头,公头,Receptacle:...
