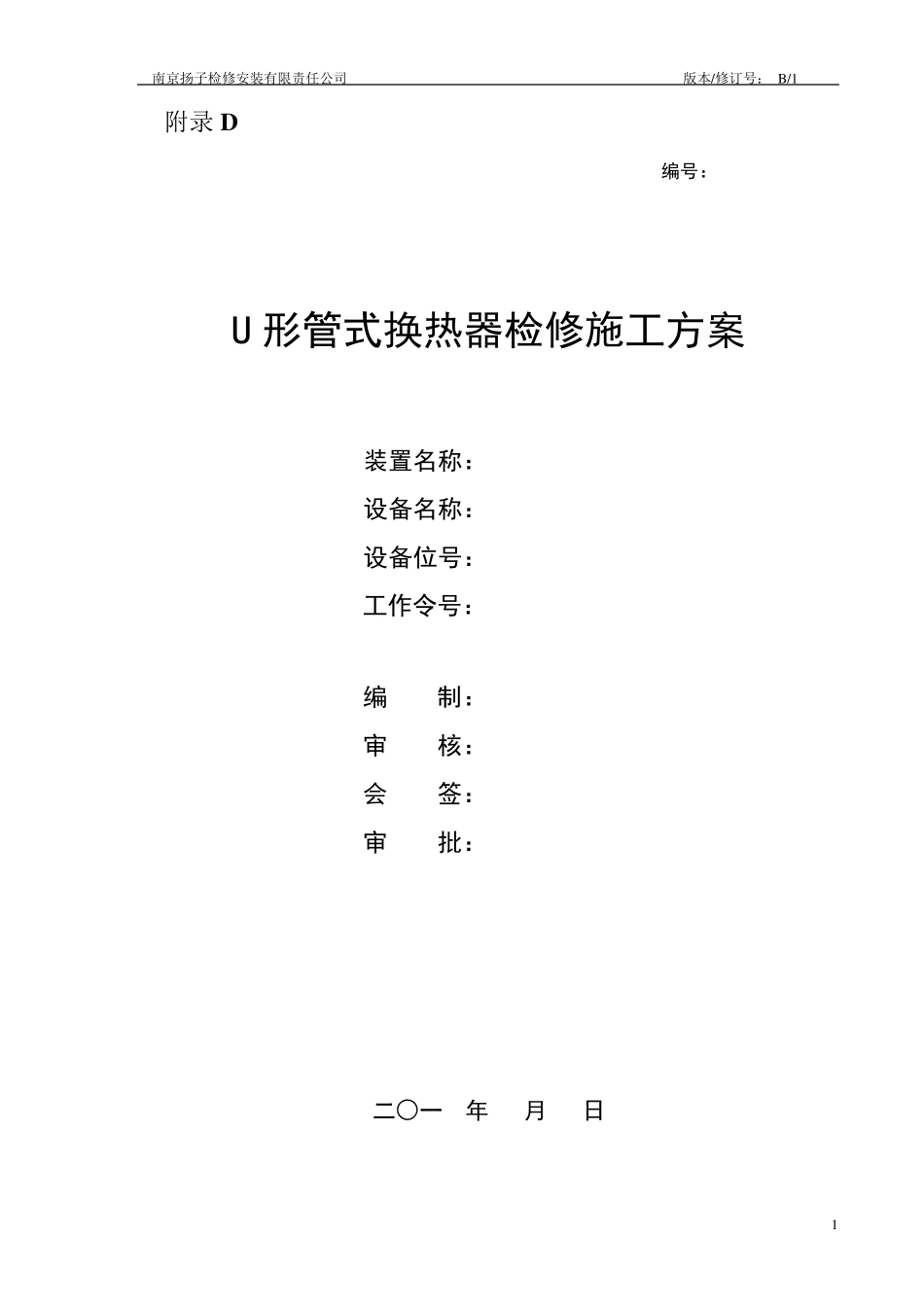

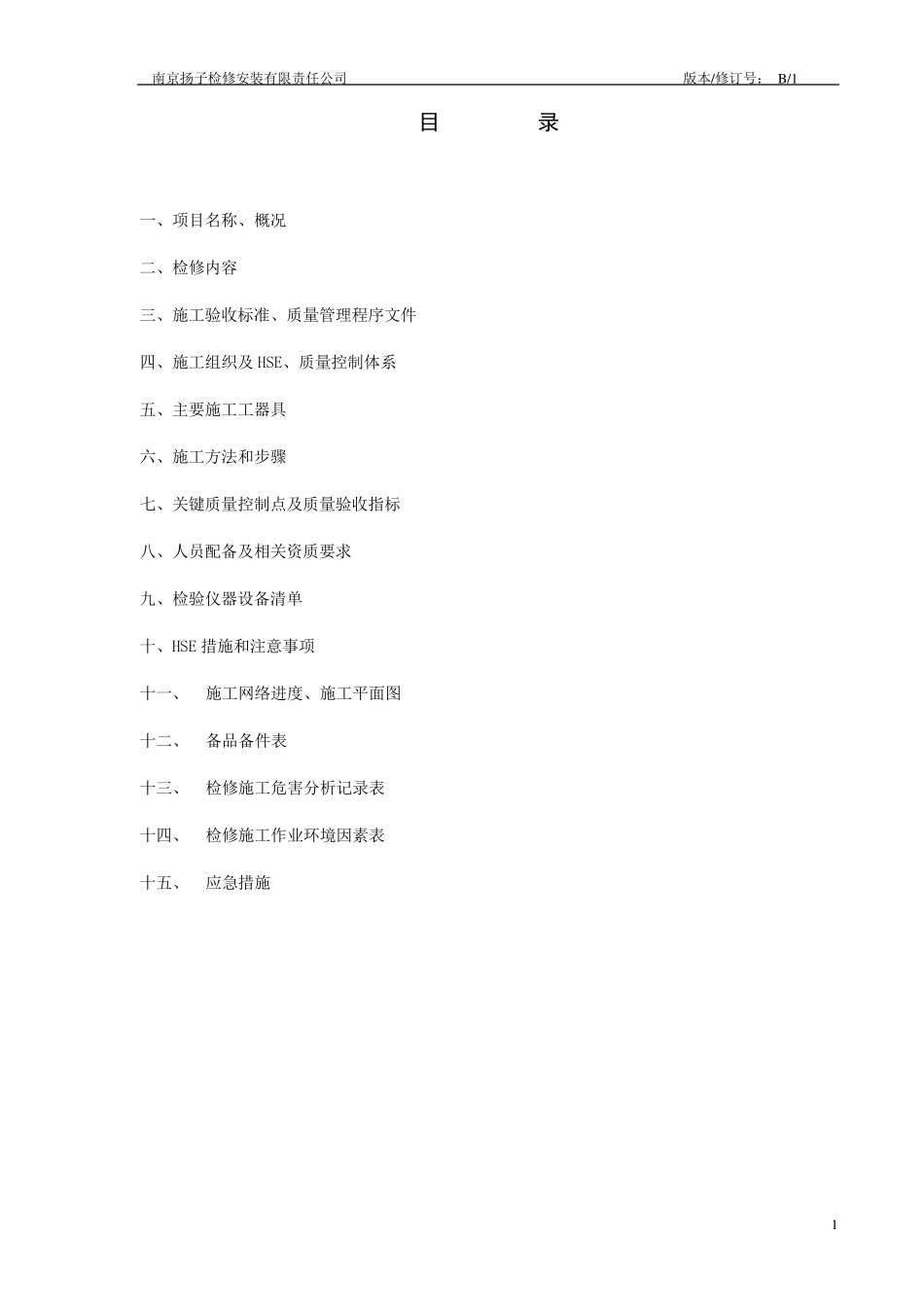

南京扬子检修安装有限责任公司 版本/修订号： B /1 1 附录 D 编号： U 形管式换热器检修施工方案 装置名称： 设备名称： 设备位号： 工作令号： 编 制： 审 核： 会 签： 审 批： 二○一 年 月 日 南京扬子检修安装有限责任公司 版本/修订号： B /1 1 目 录 一、项目名称、概况 二、检修内容 三、施工验收标准、质量管理程序文件 四、施工组织及 HSE、质量控制体系 五、主要施工工器具 六、施工方法和步骤 七、关键质量控制点及质量验收指标 八、人员配备及相关资质要求 九、检验仪器设备清单 十、HSE 措施和注意事项 十一、 施工网络进度、施工平面图 十二、 备品备件表 十三、 检修施工危害分析记录表 十四、 检修施工作业环境因素表 十五、 应急措施 南京扬子检修安装有限责任公司 版本/修订号： B /1 1 一、项目名称、概况 1、设备简介 （1）设备名称： （2）设备位号： （3）设备型号： （4）设备参数： 壳 程 管 程 设计压力 MPa 设计温度 ℃ 最高工作压力 MPa 最高/最低工作温度 ℃ 水压试验压力（由甲方提供）MPa 气密性试验压力 MPa 介 质 外形尺寸 mm 材 质 壳程筒体 管程筒体 管 板 换热管 换热管规格 mm 管子与管板连接形式 重 量 Kg 总 重 管 束 管 箱 腐蚀裕度 mm 保温厚度 mm 容器类别 规 范 2、概况 二、检修内容 1、 拆装换热器保温层。 2、 拆装设备进出口管道。 3、 管箱、管箱平盖拆装。 4、 换热器抽芯、清扫管束和壳体。 5、 进行管束焊口、胀口处理及单管更换。 6、 检查、修理管箱及内附件、接管及其法兰密封面，并更换全部垫片。 南京扬子检修安装有限责任公司 版本/修订号： B/1 2 7、 壳程、管程试压消漏。 8、 更换部分紧固件。 9、 壳体保温修补及防腐。 10、 更换管束或壳体。 三、施工验收标准、质量管理程序文件 1、 TSG R0004-2009 《固定式压力容器安全技术监察规程》 2、 GB 150.1～150.4-2011 《压力容器》 3、 GB 151-1999 《管壳式换热器》 4、 SHS 01009-2004 《管壳式换热器维护检修规程》 5、 SHS 01004-2004 《压力容器维护检修规程》 6、 SH/T3542-2007 《石油化工静设备安装工程施工技术规程》 7、 SH 3501-2011 《石油化工剧毒、可燃介质管道工程施工及验收规范》 8、 GB 50235-2010 《工业金属管道工程施工及验收规范...
