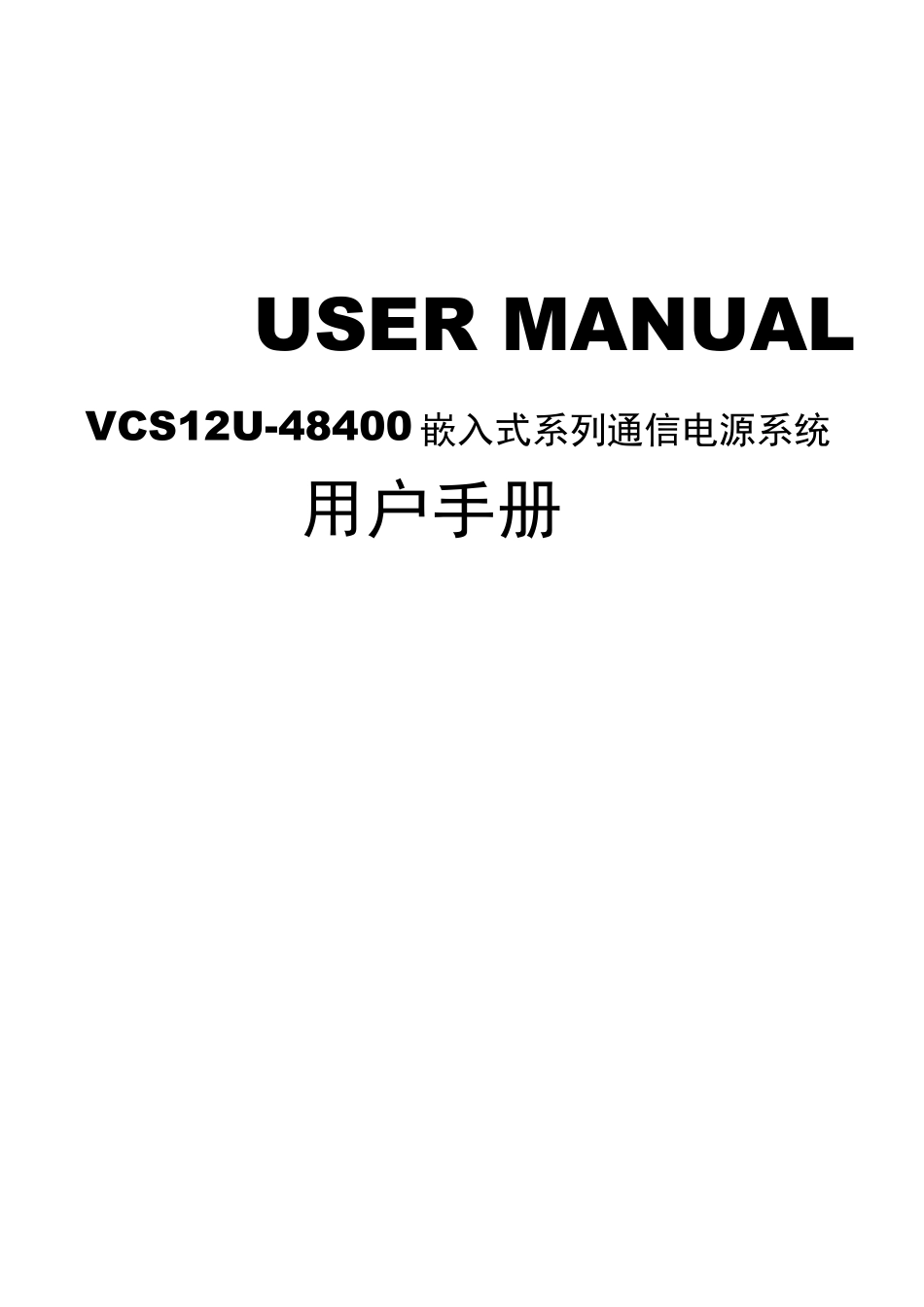

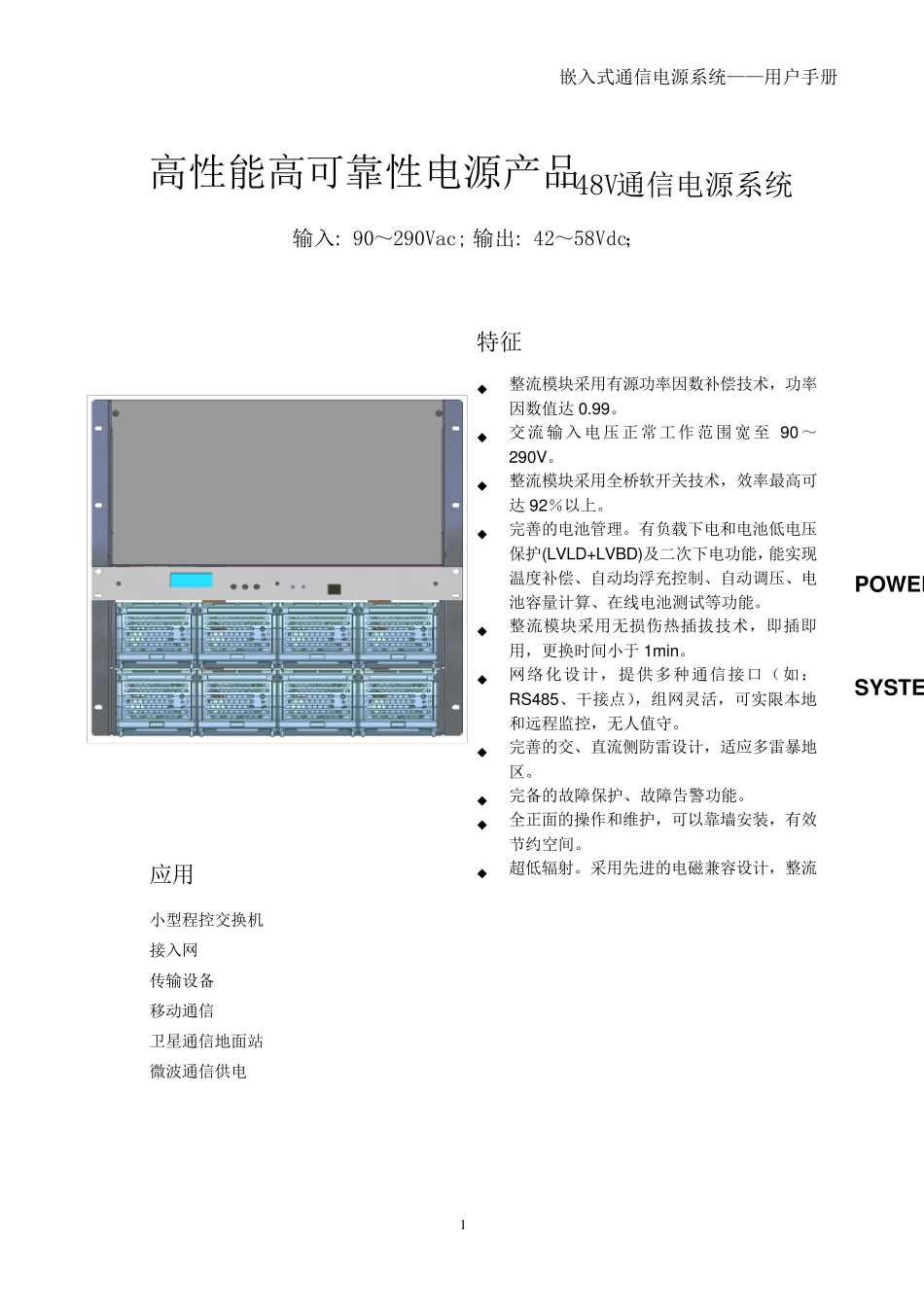

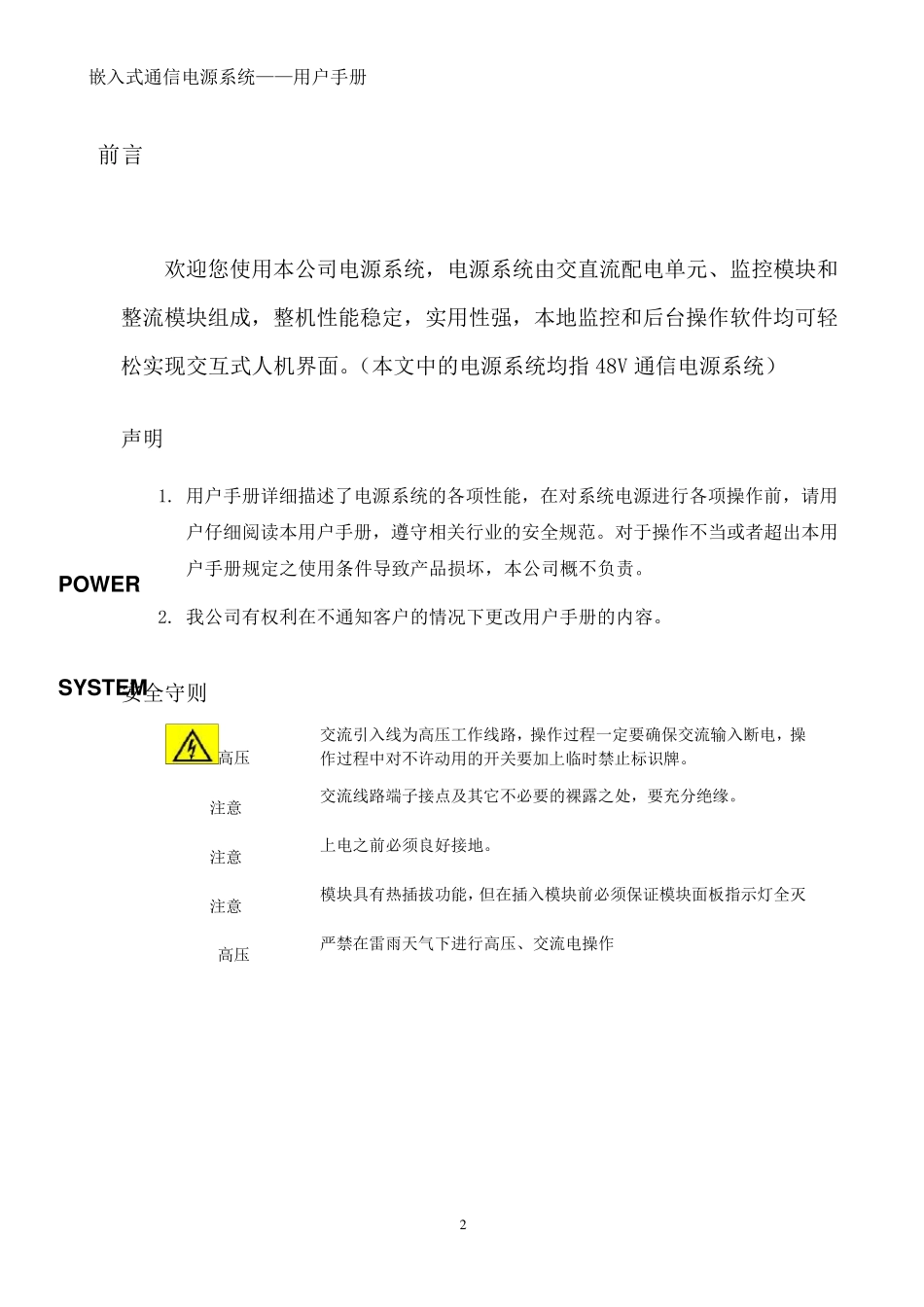

USER MANUAL 用户手册 VCS12U-48400 嵌入式系列通信电源系统 POWER SYSTEM 嵌入式通信电源系统——用户手册 1 高性能高可靠性电源产品-48V通信电源系统 输入: 90~290Vac; 输出: 42~58Vdc; 特征 整流模块采用有源功率因数补偿技术,功率因数值达 0.99。 交流输入电压正常工作范围宽至 90~290V。 整流模块采用全桥软开关技术,效率最高可达 92%以上。 完善的电池管理。有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能,能实现温度补偿、自动均浮充控制、自动调压、电池容量计算、在线电池测试等功能。 整流模块采用无损伤热插拔技术,即插即用,更换时间小于 1min。 网络化设计,提供多种通信接口(如:RS485、干接点),组网灵活,可实限本地和远程监控,无人值守。 完善的交、直流侧防雷设计,适应多雷暴地区。 完备的故障保护、故障告警功能。 全正面的操作和维护,可以靠墙安 装 ,有效节 约 空 间。 超 低辐 射 。采用先 进 的电磁 兼 容设计,整流应用 小型 程控交换机 接入网 传 输设备 移 动通信 卫 星 通信地面站 微 波 通信供电 POWER SYSTEM 嵌入式通信电源系统——用户手册 2 前言 欢迎您使用本公司电源系统,电源系统由交直流配电单元、监控模块和整流模块组成,整机性能稳定,实用性强,本地监控和后台操作软件均可轻松实现交互式人机界面。(本文中的电源系统均指 48V 通信电源系统) 声明 1. 用户手册详细描述了电源系统的各项性能,在对系统电源进行各项操作前,请用户仔细阅读本用户手册,遵守相关行业的安全规范。对于操作不当或者超出本用户手册规定之使用条件导致产品损坏,本公司概不负责。 2. 我公司有权利在不通知客户的情况下更改用户手册的内容。 安全守则 高压 交流引入线为高压工作线路,操作过程一定要确保交流输入断电,操作过程中对不许动用的开关要加上临时禁止标识牌。 注意 交流线路端子接点 及 其 它 不必 要的裸 露 之处 ,要充 分 绝 缘 。 注意 上电之前必 须 良 好 接地。 注意 模块具 有热 插 拔 功 能,但 在插 入模块前必 须 保证 模块面板 指示 灯 全灭 高压 严 禁在雷 雨 天 气 下进行高压、交流电操作 嵌入式通信电源系统——用户手册 3 目 录 1. 系统概述 ..............................................................
