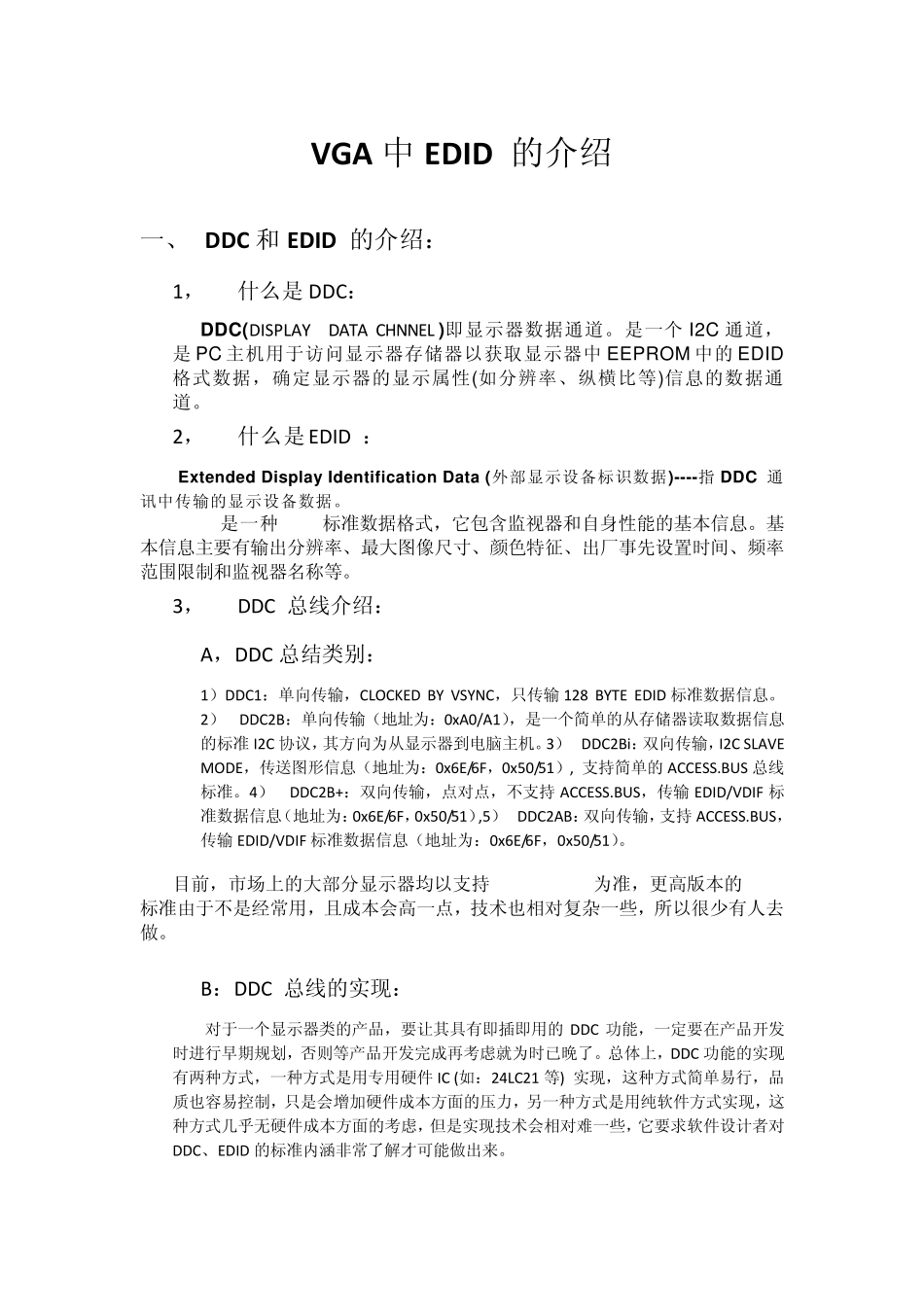

V GA 中EDID 的介绍 一、 DDC 和 EDID 的介绍： 1， 什么是 DDC： DDC(DISPLAY DATA CHNNEL )即显示器数据通道。是一个 I2C 通道，是 PC 主机用于访问显示器存储器以获取显示器中EEPROM 中的EDID格式数据，确定显示器的显示属性(如分辨率、纵横比等)信息的数据通道。 2， 什么是EDID ： Ex tended Display Identification Data (外部显示设备标识数据)----指 DDC 通讯中传输的显示设备数据。 EDID是一种VESA标准数据格式，它包含监视器和自身性能的基本信息。基本信息主要有输出分辨率、最大图像尺寸、颜色特征、出厂事先设置时间、频率范围限制和监视器名称等。 3， DDC 总线介绍： A，DDC 总结类别： 1）DDC1：单向传输，CLOCKED BY VSYNC，只传输 128 BYTE EDID 标准数据信息。 2） DDC2B：单向传输（地址为：0x A0/A1），是一个简单的从存储器读取数据信息的标准 I2C 协议，其方向为从显示器到电脑主机。3） DDC2Bi：双向传输，I2C SLAVE MODE，传送图形信息（地址为：0x 6E/6F，0x 50/51）, 支持简单的ACCESS.BUS 总线标准。4） DDC2B+：双向传输，点对点，不支持 ACCESS.BUS，传输 EDID/VDIF 标准数据信息（地址为：0x 6E/6F，0x 50/51）,5） DDC2AB：双向传输，支持 ACCESS.BUS，传输 EDID/VDIF 标准数据信息（地址为：0x 6E/6F，0x 50/51）。 目前，市场上的大部分显示器均以支持 DDC1/DDC2B为准，更高版本的DDC标准由于不是经常用，且成本会高一点，技术也相对复杂一些，所以很少有人去做。 B：DDC 总线的实现： 对于一个显示器类的产品，要让其具有即插即用的DDC 功能，一定要在产品开发时进行早期规划，否则等产品开发完成再考虑就为时已晚了。总体上，DDC 功能的实现有两种方式，一种方式是用专用硬件 IC (如：24LC21 等) 实现，这种方式简单易行，品质也容易控制，只是会增加硬件成本方面的压力，另一种方式是用纯软件方式实现，这种方式几乎无硬件成本方面的考虑，但是实现技术会相对难一些，它要求软件设计者对DDC、EDID 的标准内涵非常了解才可能做出来。 C：DDC 总线的重要性： 对于一台显示器，不论其是否有 DDC 功能都一样使用，对于一般用户来讲好像都一样。其实不然，对于一台有 DDC 功能的显示器，WINDOWS 操作系统会在开机初始，将其产品属性信息抓出，然后根据这些信息进行最优化配置，并把厂商的基本信息显示出来，在 WINDOWS...
